pcba加工常见不良原因分析及解决方案

pcba加工常见不良原因分析及解决方案

PCBA加工中的常见问题涉及焊接、元器件和PCB板等多个方面，这些问题不仅会影响产品的质量和性能，还可能导致生产成本的增加和生产周期的延长，因此深入剖析pcba加工常见不良原因分析及解决方案，并探寻有效的解决方法具有极为重要的意义。

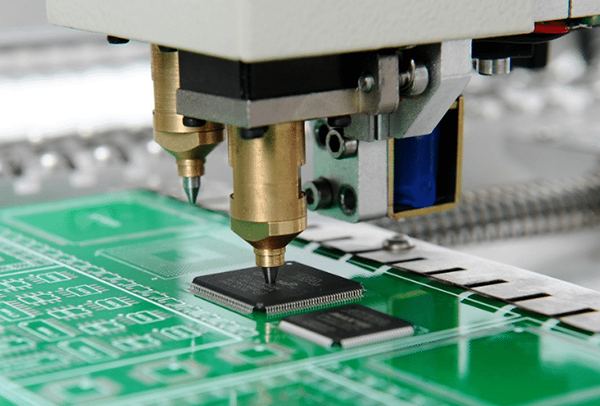

（一）、PCBA加工中的常见不良现象

通过对这些不良原因的深入分析和了解，可以采取相应的预防措施和改进方法，来有效地减少不良品的产生，提高PCBA产品的质量和可靠性。

一、焊接缺陷

1）虚焊

虚焊是PCBA加工中较为常见的焊接缺陷之一。它指的是在焊接过程中，焊点表面看似正常，但实际上并未形成良好的电气连接，导致焊点处的电阻增大，信号传输不稳定，严重时甚至会使电路完全不通。

1.1 虚焊原因分析：

- 焊锡质量不佳：焊锡的纯度不够、杂质含量过高或者助焊剂的活性不足等，都可能影响焊锡的润湿性和扩展性，从而难以形成牢固的焊点。如当焊锡中的杂质过多时，可能会阻碍焊锡与被焊接表面的接触，导致虚焊的产生。

- 焊接温度不当：如果焊接温度过高，会使焊锡迅速熔化并挥发，无法充分填充焊点；而温度过低，则会导致焊锡无法达到良好的熔融状态，不能有效地润湿被焊接表面。如在手工焊接时，如果电烙铁的温度设置不合理，就容易出现虚焊的情况。

- 焊接时间不足：焊接时间的长短直接影响到焊点的成型质量。时间过短，焊锡来不及充分扩散和润湿就被冷却凝固，容易形成虚焊；时间过长，则可能会导致元器件过热损坏或焊点外观不佳。

- 被焊接表面不清洁：元器件引脚或PCB焊盘上的油污、氧化层、灰尘等杂质，会阻止焊锡与被焊接表面的直接接触，降低焊锡的润湿性，进而引发虚焊。如在生产过程中，如果PCB板存放环境不佳，表面沾染了灰尘和油污，而又未进行彻底的清洗，就很容易出现虚焊现象。

1.2 虚焊解决方案：

- 精确控制焊接温度和时间，确保焊锡充分熔化并渗透到焊盘中。

- 优化焊盘设计，确保焊盘尺寸适中，易于焊接。

- 调整焊接工艺参数，以达到最佳焊接效果，减少焊接缺陷。

2）立碑

立碑现象是指在回流焊过程中，某些贴片元件的一端翘起，脱离焊盘，像墓碑一样直立在PCB板上。这种现象不仅影响焊点的外观质量，还会降低焊点的机械强度和电气性能，严重时会导致元件脱落或电路开路。

2.1 立碑原因分析：

- 元件两端受热不均匀：在回流焊过程中，如果加热方式不合理或者元件布局不当，使得元件两端的温度差异较大，就会产生热应力不平衡。如当元件的一端先受到高温加热而另一端还未达到足够温度时，先受热的一端会因热膨胀而产生向上的应力，导致元件立碑。

- 焊盘设计不合理：焊盘的大小、形状和间距等设计参数对元件的焊接效果有重要影响。如果焊盘尺寸过小，与元件引脚之间的接触面积不足，会增加焊接难度，容易导致立碑现象的发生；而焊盘间距过大或过小，也会影响焊膏的印刷和焊接质量，增加立碑的风险。

- 焊膏印刷质量差：焊膏的印刷厚度不均匀、偏移或桥接等问题，都会影响元件在焊接过程中的定位和固定。如当焊膏印刷厚度偏厚时，在回流焊过程中，由于焊膏熔化后的张力作用，容易使元件发生位移甚至立碑。

2.2 立碑解决方法：

- 优化焊接工艺，确保元件两端受热均匀，例如调整回流焊炉的温度曲线，使不同部位的温度差异控制在合理范围内。

- 改进焊盘设计，合理规划焊盘的大小、形状和间距，提高焊接的稳定性。

- 使用高精度的贴片设备，并定期进行校准和维护，确保贴片的准确性和稳定性。

- 加强锡膏印刷工艺的控制，保证锡膏的印刷质量，如采用合适的模板厚度、刮刀角度和速度等。

3）连锡

连锡是指两个或多个相邻的焊点之间意外连接在一起，形成短路的现象。这会导致电路的功能异常，严重的连锡可能会烧毁元器件，给产品带来致命的质量问题。

3.1 连锡原因分析：

- 焊锡量过多：在焊接过程中，如果焊锡的使用量超过了正常范围，就容易在相邻的焊点之间形成多余的焊锡桥接。这可能是由于焊锡丝的送进量过大、焊膏印刷厚度过厚或者焊接时间过长等原因导致的。如在使用波峰焊时，如果波峰的高度设置过高或者焊接速度过慢，就容易造成焊锡在PCB板上堆积过多，从而引发连锡现象。

- PCB设计缺陷：PCB板的布线设计不合理，如焊盘间距过小、走线过于密集等，会增加连锡的风险。在焊接过程中，焊锡容易在这些狭窄的空间内流动扩散，导致相邻焊点之间的短路连接。此外PCB板的阻焊层如果出现破损或脱落，也会使焊锡容易附着在不应焊接的区域，引发连锡问题。

- 焊接设备故障：焊接设备的参数设置不准确、加热系统不稳定或者喷嘴堵塞等问题，都可能导致焊接过程中的异常情况发生，进而引起连锡。如波峰焊机的波峰高度不一致、温度波动过大或者传送带速度不均匀等，都会影响焊接质量，增加连锡的可能性。

3.2 连锡解决方案：

- 严格控制焊锡的使用量，采用适当的焊接工艺和工具，如使用高精度的锡膏印刷机或焊锡分配器，确保焊锡量的一致性和准确性。

- 优化PCB设计，合理布局焊盘和线路，增大焊盘间距，避免线路过于密集。

- 定期检查和维护焊接设备，确保设备的正常运行和参数的准确性。

二、元器件相关问题

1）元器件损坏

元器件在PCBA加工过程中可能会出现各种形式的损坏，如破裂、变形、烧焦、内部断路或短路等。这些损坏的元器件不仅无法正常工作，还可能会影响到整个电路的性能和可靠性。

1.1 原因分析：

- 运输和储存不当：在元器件的运输和储存过程中，如果受到剧烈的震动、碰撞、潮湿或高温等不良条件的影响，就容易导致元器件的内部结构受损或性能发生变化。如静电敏感元器件在没有采取有效的防静电措施的情况下进行运输和储存，可能会被静电击穿损坏；又如一些陶瓷电容在受到过度的机械应力时，可能会出现裂纹或断裂。

- 生产工艺问题：在PCBA的生产过程中，如贴片、焊接、清洗等环节的操作不当，也可能会对元器件造成损坏。如在贴片过程中，如果吸嘴的负压过大或贴装位置不准确，可能会使元器件的引脚弯曲或折断；在焊接过程中，如果焊接温度过高或时间过长，可能会使元器件过热烧坏；而在清洗过程中，如果使用的清洗剂不合适或清洗力度过大，可能会腐蚀元器件的表面或损坏其密封结构。

- 元器件本身质量问题：部分元器件在生产制造过程中可能存在先天性的质量缺陷，如材料瑕疵、工艺缺陷等。这些问题可能在正常使用条件下不会立即显现出来，但在PCBA加工过程中的某些特定环节或条件下，就会暴露出来，导致元器件的损坏。

1.2 解决方法：

- 加强元器件在运输和储存过程中的保护措施，使用合适的包装材料和防护设备，控制储存环境的温湿度和静电等条件。

- 优化生产工艺，制定正确的操作规范和流程，加强对生产设备的维护和管理，提高操作人员的技能和素质。

- 严格把控元器件的采购渠道，选择正规的供应商，并进行严格的质量检验和筛选。

2）元器件错件

元器件错件是指在PCBA加工过程中，使用了错误的元器件型号或规格，导致电路的功能不符合设计要求。这种情况通常是由于物料管理不善、操作失误或标识不清等原因造成的。

2.1 原因分析：

- 物料管理混乱：在电子元器件的采购、入库、领用和存放过程中，如果没有建立完善的管理制度和流程，就容易出现物料混淆、标识不清等问题。如不同型号但外观相似的元器件没有明确的区分标识，或者在物料搬运过程中发生了错误放置，都有可能导致在生产过程中误取元器件。

- 操作人员失误：生产操作人员在进行元器件贴装或插装时，如果没有仔细核对元器件的型号、规格和极性等信息，就可能会出现贴错或插错元器件的情况。特别是在大规模生产中，操作人员的疲劳、注意力不集中等因素都会增加这种失误的发生概率。

- 首件检验和过程检验不严格：在PCBA加工过程中，首件检验和过程检验是确保产品质量的重要环节。如果首件检验没有认真执行或者过程检验的频率过低、方法不当，就不能及时发现和纠正元器件错件的问题，从而导致大量的不合格品产生。

2.2 元器件错件解决方法：

- 建立完善的物料管理制度，对物料进行清晰的标识和分类存放，采用先进的物料管理系统和防错技术，如条形码、二维码识别等。

- 加强员工培训，提高操作人员的责任心和工作认真程度，在生产过程中严格执行核对制度，确保每个元器件都正确安装。

- 强化首件检验和过程检验的力度，增加检验的频率和严格度，及时发现和解决元器件错件问题。

三、PCB板问题

1）PCB板变形

PCB板的变形是指在加工过程中或加工后，PCB板的平整度超出了规定的范围，出现弯曲、扭曲或翘曲等现象。这不仅会影响元器件的贴装和焊接质量，还可能导致PCB板上的线路断裂或短路，降低产品的可靠性和稳定性。

1.1 PCB板变形原因分析：

- 材料因素：PCB板的基材质量对其平整度有着重要影响。如果基材的玻璃纤维布和树脂的比例不合理、板材的含水量过高或者板材内部的应力分布不均匀，都容易导致PCB板在使用过程中出现变形。如在一些潮湿的环境中使用含水量较高的PCB板，随着水分的蒸发和板材的干燥收缩，就会引起板材的变形。

- 加工工艺问题：在PCB板的制造过程中，如切割、压合、钻孔等工序的操作不当或工艺参数不合理，都可能会使PCB板产生内应力，从而导致变形。如在多层PCB板的压合过程中，如果压力不均匀、温度控制不当或者升温降温速度过快，就会在板材内部形成较大的应力，使PCB板在后续的使用过程中逐渐发生变形。

- 存储和包装不当：PCB板在存储和包装过程中，如果没有采取合适的方式和措施，也可能会受到外力的作用而发生变形。如PCB板平放时堆叠层数过多、重量过大，或者在运输过程中受到剧烈的震动和碰撞，都可能导致PCB板的变形。

1.2 PCB板变形解决方法：

- 选用优质的PCB板材，确保材料的质量和性能符合要求，控制板材的含水量和内部应力。

- 优化加工工艺，严格控制各工序的工艺参数，如切割时的刀具选择和切割速度、压合时的温度和压力、钻孔时的钻头转速和进给速度等，减少内应力的产生。

- 改进存储和包装方式，采用合适的包装材料和结构，减少PCB板在存储和运输过程中的受力和变形。

2）PCB板线路问题

PCB板的线路问题是影响PCBA功能的关键因素之一，常见的线路问题包括开路、短路、线路宽度偏差、线路间距不符合要求等。这些问题可能是由于PCB设计错误、制造工艺缺陷或人为操作失误等原因造成的。

2.1 原因分析：

- 设计失误：在PCB设计阶段，如果设计师对电路原理理解不深刻、设计经验不足或者设计工具使用不当，就可能出现线路连接错误、布局不合理等问题。如在复杂的多层电路设计中，如果忽略了不同层的线路连通性或者信号完整性要求，就容易导致开路或短路现象的发生；又如，在设计高频电路时，如果线路的长度和宽度没有按照特定的要求进行匹配，就可能会影响信号的传输质量。

- 制造工艺缺陷：在PCB板的制造过程中，如光绘、蚀刻、电镀等环节的操作不当或工艺参数控制不准确，都可能会影响线路的质量。如光绘精度不够会导致线路图像模糊不清，蚀刻过度或不足会使线路宽度出现偏差，电镀孔壁粗糙或孔径变小可能会影响金属化孔的导电性能和可靠性，从而导致开路或短路问题的出现。

- 人为操作失误：在PCB板的生产和检验过程中，操作人员的失误也可能导致线路问题的产生。如在菲林制作过程中，如果曝光时间过长或过短、显影液浓度不合适等，都会影响线路图案的准确性；在PCB板的测试过程中，如果测试探针的位置不正确或者测试仪器的操作不当，可能会误判线路的状态，使有缺陷的产品流入下一道工序。

2.2 解决方法：

- 提高设计师的设计水平和能力，加强设计审核和验证工作，确保PCB设计的合理性和准确性。

- 严格控制制造工艺参数，采用先进的生产设备和检测仪器，提高线路制作的精度和质量。

- 加强对生产过程的管理和监控，提高操作人员的技能和责任心，严格按照操作规程进行操作，避免人为失误。

（二）、PCBA加工不良原因分析

1. 设备因素

设备是PCBA加工的基础，设备的精度和稳定性直接影响到加工质量。常见的设备因素包括贴片机精度不足、回流焊炉温度不均匀、印刷机精度不足等。

- 贴片机精度不足：贴片机精度不足会导致元件移位或错件，影响焊接质量。

- 回流焊炉温度不均匀：回流焊炉温度不均匀会导致焊接不良，如虚焊、冷焊等。

- 印刷机精度不足：印刷机精度不足会导致焊膏印刷不良，如焊膏量不足、焊膏偏移等。

2. 材料因素

材料是PCBA加工的关键，材料的质量直接影响到加工效果。常见的材料因素包括焊膏质量不合格、元件质量不合格、电路板质量不合格等。

- 焊膏质量不合格：焊膏质量不合格会导致焊接不良，如虚焊、冷焊、焊球等。

- 元件质量不合格：元件质量不合格会导致元件错件或漏件，影响电路板的性能和可靠性。

- 电路板质量不合格：电路板质量不合格会导致焊接不良或电路板污染，影响电路板的电气性能。

3. 工艺因素

工艺是PCBA加工的核心，工艺的合理性和稳定性直接影响到加工质量。常见的工艺因素包括焊接温度不合适、焊接时间不足、焊膏印刷参数不合理等。

- 焊接温度不合适：焊接温度不合适会导致焊接不良，如虚焊、冷焊、焊球等。

- 焊接时间不足：焊接时间不足会导致焊接不良，如虚焊、冷焊等。

- 焊膏印刷参数不合理：焊膏印刷参数不合理会导致焊膏印刷不良，如焊膏量不足、焊膏偏移等。

4. 环境因素

环境是PCBA加工的重要条件，环境的洁净度和温湿度直接影响到加工质量。常见的环境因素包括生产环境不洁净、温湿度控制不当等。

- 生产环境不洁净：生产环境不洁净会导致电路板污染，如灰尘、油污等。

- 温湿度控制不当：温湿度控制不当会导致焊接不良或电路板污染，影响电路板的电气性能。

PCBA加工涉及将各种电子元件，精确地安装到印刷电路板上，并通过焊接等方式实现电气连接。然而在实际的PCBA加工过程中，常常会出现各种不良现象，影响产品的质量和可靠性。

（三）、PCBA加工不良的解决方案

1. 设备优化

- 提高设备精度：定期校准和维护设备，确保贴片机、回流焊炉、印刷机等设备的精度和稳定性。

- 优化设备参数：根据实际生产情况，优化设备参数，如贴片机速度、回流焊炉温度曲线、印刷机压力等。

2. 材料控制

- 严格材料检验：对焊膏、元件、电路板等材料进行严格检验，确保材料质量合格。

- 优化材料选择：根据实际生产需求，选择合适的焊膏、元件、电路板等材料，确保材料性能符合要求。

3. 工艺改进

- 优化焊接工艺：根据实际生产情况，优化焊接温度、焊接时间等工艺参数，确保焊接质量。

- 优化焊膏印刷工艺：根据实际生产情况，优化焊膏印刷参数，如钢网开孔尺寸、焊膏粘度等，确保焊膏印刷质量。

4. 环境控制

- 保持生产环境洁净：定期清洁生产环境，确保生产环境洁净，避免电路板污染。

- 控制温湿度：根据实际生产需求，控制生产环境的温湿度，确保温湿度符合要求。

（四）、PCBA加工不良的预防措施

1. 加强员工培训

- 提高操作技能：定期对操作人员进行培训，提高其操作技能和质量意识，减少人为失误。

- 加强质量管理：定期对质量管理人员进行培训，提高其质量管理水平，确保产品质量。

2. 完善质量管理体系

- 建立质量管理体系：建立完善的质量管理体系，确保每个环节都有明确的质量标准和检验方法。

- 加强过程控制：加强生产过程控制，确保每个环节都符合质量标准，减少不良现象的发生。

3. 引入先进技术

- 引入自动化设备：引入自动化设备，如自动贴片机、自动印刷机等，提高生产效率和产品质量。

- 引入智能检测技术：引入智能检测技术，如AOI（自动光学检测）、X射线检测等，提高检测效率和准确性。

PCBA加工中的常见不良问题涉及焊接、元器件和PCB板等多个方面。通过对这些不良原因的深入分析和了解，我们可以采取相应的预防措施和改进方法，如优化焊接工艺参数、加强元器件的质量控制和管理、提高PCB板的设计水平和制造质量等，从而有效地减少不良品的产生，提高PCBA产品的质量和可靠性。

同时在实际生产过程中，还需要不断地加强质量监控和管理，及时发现和解决问题，以确保PCBA加工过程的顺利进行和产品质量的稳定提升。只有这样才能在激烈的市场竞争中立于不败之地，为电子行业的发展提供有力支持。

（五）、PCBA加工不良的案例分析

案例一：焊接不良

某电子制造企业在PCBA加工过程中，发现部分电路板存在虚焊现象。经过分析，发现是由于回流焊炉温度不均匀导致的。企业通过优化回流焊炉温度曲线，并定期校准回流焊炉，最终解决了虚焊问题。

案例二：元件错件

某电子制造企业在PCBA加工过程中，发现部分电路板存在元件错件现象。经过分析，发现是由于元件库管理不善导致的。企业通过加强元件库管理，并引入自动化贴片机，最终解决了元件错件问题。

案例三：焊膏印刷不良

某电子制造企业在PCBA加工过程中，发现部分电路板存在焊膏印刷不良现象。经过分析，发现是由于印刷机精度不足导致的。企业通过定期校准印刷机，并优化焊膏印刷参数，最终解决了焊膏印刷不良问题。

PCBA加工是电子制造业中的重要环节，其质量直接影响到电子产品的性能和可靠性。在实际的PCBA加工过程中，常常会出现各种不良现象，如焊接不良、元件错件或漏件、元件移位或立碑、焊膏印刷不良、电路板污染等。这些不良现象的产生，通常与设备、材料、工艺、环境等因素有关。

（六）、PCBA加工不良的未来发展趋势

1. 智能化

随着人工智能和物联网技术的发展，PCBA加工将越来越智能化。智能设备、智能检测技术等将广泛应用于PCBA加工中，提高生产效率和产品质量。

2. 绿色化

随着环保意识的提高，PCBA加工将越来越绿色化。无铅焊料、环保助焊剂等将广泛应用于PCBA加工中，减少对环境的污染。

3. 精细化

随着电子产品的不断升级，PCBA加工将越来越精细化。高精度设备、高精度工艺等将广泛应用于PCBA加工中，满足高精度电子产品的需求。

为了减少PCBA加工中的不良现象，企业需要从设备优化、材料控制、工艺改进、环境控制等方面入手，加强员工培训，完善质量管理体系，引入先进技术。同时企业还需要关注PCBA加工的未来发展趋势，如智能化、绿色化、精细化等，不断提高生产效率和产品质量。

通过以上措施，企业可以有效减少PCBA加工中的不良现象，提高产品的质量和可靠性，满足市场需求。希望本文的分析和建议，能够为电子制造企业提供有价值的参考，帮助其在PCBA加工中取得更好的成绩。
