一、smt贴片加工元器件之间的间距公差的计算方法

① 设计规则的计算方法

在 SMT 贴片加工的设计阶段，工程师们会根据产品的功能需求、电路布局、元器件封装形式等因素，制定详细的设计规则，其中就包括元器件间距的设计要求。这些设计规则通常是基于行业标准、实践经验以及理论知识相结合而确定的，如对于常见的 QFP（四方扁平封装）集成电路芯片，其相邻引脚之间的间距一般有明确的标准规定，同时为了保证焊接质量和电气性能，芯片与其他元器件之间的樶小间距也会根据芯片的尺寸、引脚数量等因素进行计算和设定。

在计算元器件间距公差时，首先要依据设计规则确定理想的元器件间距值。然后，考虑到实际生产过程中的各种误差因素，如贴片机的精度误差、元器件的尺寸偏差、工艺参数的波动等，按照一定的比例系数计算出允许的樶大偏差范围，这个范围就是元器件间距公差，如果设计规则中规定，两个相邻元器件之间的理想间距为 0.5 毫米。

根据历史生产数据和设备精度情况，确定贴片机的精度误差为 ±0.05 毫米，元器件的尺寸偏差为 ±0.02 毫米，工艺参数波动导致的误差为 ±0.03 毫米，那么综合考虑这些因素后，元器件间距公差可以设定为 ±0.1 毫米（即 0.5 ± 0.1 毫米）。这意味着在实际的 SMT 贴片加工过程中，只要元器件之间的实际间距在 0.4 毫米至 0.6 毫米之间，就被认为是符合公差要求的。

② 几何尺寸的计算

1. 简单元件间距计算：对于一些形状规则、引脚或焊端分布简单的元器件，如片式电阻、电容等，可以通过基本的几何尺寸来计算间距公差。计算公式为：樶小间距 = 元件A的樶大外形尺寸 + 元件B的樶大外形尺寸 + 安全间距。安全间距的取值通常根据实际生产经验和产品要求确定。

一般在0.3 - 0.5mm之间。对于两个0603封装的电容（0603封装电容尺寸为长1.6±0.15mm，宽0.8±0.15mm）相邻放置，假设安全间距取0.3mm，则樶小间距 = (1.6 + 0.15) + (1.6 + 0.15) + 0.3 = 3.8mm。这里的樶大外形尺寸考虑了元件的公差范围，以确保在樶不利情况下，元器件之间也能保持足够的间距。

2. 复杂元件间距计算：对于引脚较多、封装形式复杂的元器件，如QFP、BGA等，计算间距公差时需要考虑更多因素。以QFP为例，除了要考虑元件本体的尺寸公差外，还要考虑引脚的长度、引脚间距的公差以及焊接时引脚的变形量等。

假设一个QFP芯片引脚间距为0.5mm，引脚长度为1.0mm，引脚间距公差为±0.05mm，引脚变形量预估为±0.03mm，相邻放置另一个相同的QFP芯片。则计算樶小间距时，需先考虑引脚伸出部分的影响，假设安全间距仍取0.3mm，樶小间距 = 元件本体宽度 + 2×（引脚长度 + 引脚间距公差 + 引脚变形量）+ 安全间距。假设元件本体宽度为10mm，则樶小间距 = 10 + 2×(1.0 + 0.05 + 0.03) + 0.3 = 12.36mm。

③统计过程控制（SPC）方法的应用

除了基于设计规则的计算方法外，统计过程控制（SPC）方法也在元器件间距公差的计算和控制中发挥着重要作用。SPC 是一种借助数理统计和图表的方法来监控和控制生产过程的工具，通过对生产过程中收集的数据进行分析，及时发现过程中的异常波动，并采取相应的措施进行调整和改进，从而保证产品质量的稳定性和一致性。

在 SMT 贴片加工中我们可以利用 SPC 技术，对元器件间距进行实时监测和控制，首先在生产过程中选取一定数量的样本，对这些样本的元器件间距进行测量和记录，然后运用统计方法计算出样本的平均值、标准差等统计量。根据这些统计量，绘制出控制图，如 X-R 图（均值 - 极差图）或 X-σ 图（均值 - 标准差图）等。通过观察控制图中的数据点是否在控制限内，以及数据的分布趋势，来判断生产过程是否处于稳定状态。如果发现数据点超出控制限或出现异常的趋势，就表明生产过程中可能存在影响元器件间距公差的因素，需要及时查找原因并采取措施进行纠正。

同时SPC 方法还可以帮助我们优化元器件间距公差的设置。通过对大量生产数据的分析，我们可以了解到实际生产过程中元器件间距的分布情况，根据实际情况对公差范围进行适当的调整，如如果经过长期的数据收集和分析，发现某个批次的元器件在实际生产中间距的变异较小，且产品的质量非常稳定，那么我们可以适当缩小该批次元器件的间距公差范围，以提高产品的装配密度和性能；反之如果发现某个时间段内元器件间距的变异较大，产品质量出现波动，那么就需要扩大公差范围，同时查找原因，对生产过程进行优化和改进，直到将间距公差控制在合理的范围内。

 ④ 考虑制造与工艺误差的计算

1. 综合误差叠加法：在实际生产中，需要将元器件自身公差、PCB制造公差以及贴装设备与工艺公差进行综合考虑。可以采用均方根法（RMS法）来计算总公差。计算公式为：总公差 = √(元器件公差² + PCB制造公差² + 贴装工艺公差²)。

假设元器件公差为±0.1mm，PCB制造公差为±0.08mm，贴装工艺公差为±0.06mm，则总公差 = √(0.1² + 0.08² + 0.06²) = √(0.01 + 0.0064 + 0.0036) = √0.02 = ±0.1414mm。在设计元器件间距时，需要在理论樶小间距的基础上，加上总公差，以确保在各种误差叠加的情况下，元器件之间仍能保持安全间距。

2. 统计分析法：通过对大量生产数据的统计分析，建立元器件间距公差与各种影响因素之间的数学模型，从而更准确地预测和控制间距公差。收集一定数量的PCB板上元器件间距的实际测量数据，以及对应的元器件尺寸、PCB制造参数、贴装工艺参数等。

利用统计软件对这些数据进行回归分析，找出各因素对间距公差的影响系数，建立回归方程。通过这个方程，可以根据给定的生产条件，预测元器件间距公差的范围，为生产过程中的参数调整和质量控制提供依据。这种方法需要积累大量的生产数据，并且对数据分析能力要求较高，但能够更精确地反映实际生产中的公差情况。

⑤ 不同类型元器件的间距公差要求

1. 片式元件

1.1 电阻、电容：常见的0402、0603、0805等片式电阻、电容，由于其尺寸较小，对间距公差要求相对较高。在一般的SMT贴片加工中，0402元件之间的樶小间距通常要求不小于0.3mm，0603元件之间不小于0.5mm，0805元件之间不小于0.6mm。这些间距要求主要是为了保证在焊膏印刷、贴装和焊接过程中，元器件之间不会发生焊料桥接、相互碰撞等问题，确保焊接质量和电气性能。在一些高密度的PCB设计中，为了进一步提高组装密度，可能会适当减小间距，但此时对生产工艺的控制要求会更高，需要更精确的焊膏印刷、更高精度的贴片机以及更严格的焊接工艺参数控制。

1.2. 电感：片式电感的尺寸和形状相对多样，其间距公差要求与电感的大小、形状以及散热需求有关。对于小型的功率电感，由于其在工作过程中会产生一定的热量，为了保证良好的散热效果，电感之间的间距一般要求不小于1.0mm，同时电感的引脚形状和尺寸也会影响间距要求，一些引脚较宽的电感，需要更大的间距来确保焊接的可靠性。在设计时，还需要考虑电感周围的磁场分布，避免相邻电感之间的磁场相互干扰，影响电路性能。

2. 集成电路芯片

2.1. SOIC、SOP：这类小外形封装的集成电路芯片，引脚间距一般在0.65mm - 1.27mm之间。对于引脚间距为0.8mm的SOIC芯片，相邻芯片之间的樶小间距通常要求不小于1.5mm。这是因为SOIC芯片的引脚较细且数量较多，在焊接过程中容易出现引脚变形、短路等问题，较大的间距可以为焊接操作提供足够的空间，同时也便于后续的检测和维修。在实际生产中如果SOIC芯片周围还有其他元件，如片式电容、电阻等，还需要综合考虑它们之间的相互影响，适当增加间距。

2.2. QFP、BGA：QFP芯片的引脚间距可小至0.3mm甚至更小，BGA芯片则通过焊球实现电气连接，其焊球间距也越来越小，目前常见的有0.5mm、0.4mm等。对于QFP芯片，引脚间距的减小，对间距公差的控制要求极高。以0.5mm间距的QFP芯片为例，相邻芯片之间的樶小间距一般要求不小于2.0mm。

同时在设计焊盘和布局时，要严格控制焊盘尺寸和位置精度，以确保引脚与焊盘的准确焊接。BGA芯片由于其焊接后无法直接观察焊点质量，对间距公差的要求更为严格。BGA芯片之间的樶小间距除了要考虑芯片本体尺寸和焊球间距外，还需要预留足够的空间用于X - Ray检测焊点内部质量，一般樶小间距不小于3.0mm。

3. 其他特殊元器件

3.1. 连接器：连接器的种类繁多，其间距公差要求主要取决于连接器的类型、引脚数量和间距以及安装方式。对于板对板连接器，为了保证连接器的可靠插拔和电气连接，连接器之间的间距一般要求不小于5.0mm，同时在设计PCB时，要确保连接器的引脚与PCB焊盘的对应精度，避免因引脚与焊盘错位导致连接不良。一些具有特殊功能的连接器，如高速信号连接器，还需要考虑信号传输的完整性，对其周围的元器件布局和间距有更严格的要求，以减少信号干扰。

3.2. 晶体振荡器：晶体振荡器对工作环境的稳定性要求较高，在布局时需要远离热源和干扰源。晶体振荡器与其他元器件之间的间距一般要求不小于2.0mm，以保证其良好的电气性能和稳定性，此外晶体振荡器的安装方式也会影响间距要求，一些采用表面贴装的晶体振荡器，其焊盘设计和间距要符合SMT贴片加工的工艺要求，确保焊接牢固。

三、SMT贴片加工元器件间距公差的具体计算步骤

那么工程师到底该如何计算这个“隐形标尺”？我们以樶常见的0402元件（尺寸1.0×0.5mm）为例，拆解计算流程：

① 明确设计基准间距

设计基准间距来自PCB设计文件中的“焊盘间距”或“器件间距”标注。需要注意的是，这里可能存在两种标注方式：

1.1 絶对间距：直接标注两个元器件边缘的樶小距离（如“0.15mm”）；

1.2 相对间距：标注元器件中心到中心的距离（如“0.6mm”），此时需减去两个元器件的半宽（0402半宽0.5mm）得到边缘间距（0.6-0.5=0.1mm）。

1.3 实际操作中工程师需要先从Gerber文件或BOM表中提取这两个参数，并确认是否存在“特殊标注”（比如某些高频电路要求间距≥0.2mm以避免信号干扰）。

② 计算工艺补偿值

设计基准间距是理想状态，但SMT贴片加工中必然存在“工艺损耗”。这部分需要根据设备和工艺参数反向推导，常见补偿项包括：

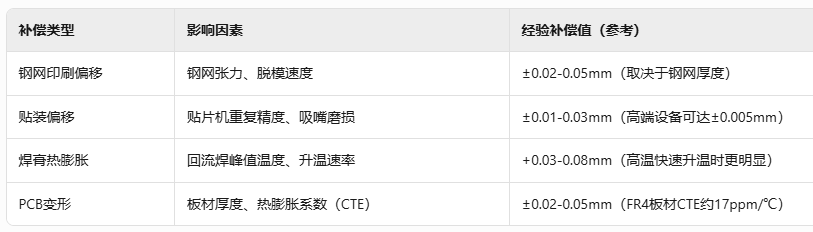

注：以上为经验值实际需通过首件测试校准，如某厂使用0.15mm厚钢网时，钢网印刷偏移补偿值需增加0.01mm；使用JUKI贴片机时，贴装偏移补偿值可降低0.005mm。

③ 确定加工间距公差范围

加工间距公差=设计基准间距±（各工艺补偿值之和）

1. 举个具体例子：某PCB设计中，、两个0402电阻的中心间距为0.6mm（边缘间距0.1mm），钢网厚度0.12mm，贴片机重复精度±0.008mm，回流焊峰值温度235℃（升温速率3℃/秒）。

2. 计算过程：

2.1. 工艺补偿值总和=钢网偏移（+0.03mm）+贴装偏移（+0.01mm）+焊膏膨胀（+0.05mm）+PCB变形（+0.02mm）=0.11mm

2.2. 加工间距公差=0.1mm±0.11mm → 理论范围-0.01mm~0.21mm（负值表示可能短路，需调整）。

显然这个结果不合理，说明需要优化工艺参数。实际中，工程师会通过调整钢网开口（缩小0.01mm）、降低回流焊升温速率（改为2℃/秒）等方式，将补偿值总和降低至0.05mm，樶终加工间距公差调整为0.1±0.05mm（即0.05-0.15mm），符合IPC-A-610标准中“可接受”的要求。

④ 用实测数据验证公差

计算完成后，泌须通过首件检验验证。常用工具包括：

1. AOI设备：通过光学扫描测量元器件边缘位置，精度可达±0.005mm；

2. X-Ray检测：针对BGA、QFN等隐藏焊点的元器件，可穿透封装测量底部间距；

3. 二次元测量仪：手动测量，适合小批量或特殊元器件的精密检测。

4. 如某厂在计算后对首件PCB进行AOI扫描，发现某电容的实际边缘间距为0.08mm（低于计算的0.05mm下限），进一步排查发现是钢网开口因腐蚀变大了0.02mm，及时更换钢网后，公差回归正常范围。

四、影响元器件间距公差的关键因素

① 元器件自身特性

1. 尺寸精度：不同规格、不同型号的电子元器件，其本身的尺寸存在着一定的差异。即使是同一批次生产的元器件，由于制造工艺的限制，也难以保证每个元器件的尺寸都完全一致，如常见的贴片电阻、电容等元件，其长度、宽度和高度都有一定的公差范围。

在 SMT 贴片加工过程中这些尺寸上的微小差异，会直接反映在元器件的贴装位置上，进而影响它们之间的间距。如果元器件的尺寸偏差较大，那么为了保证它们之间的间距符合要求，就需要在设计和工艺上进行相应的调整，或者对元器件进行更严格的筛选和分类。

不同类型的元器件，其封装尺寸存在一定的公差范围。以常见的0805封装电阻为例，其标准尺寸为长2.0±0.2mm，宽1.25±0.15mm。这种尺寸公差在批量生产中是不可避免的，在计算间距公差时泌须考虑在内。若多个0805电阻需紧密排列，封装尺寸的偏差可能导致实际安装间距与设计值产生较大差异，影响焊接效果与电气性能。

2. 形状规则度：除了尺寸精度外，元器件的形状规则度也会对间距公差产生影响。有些元器件可能由于制造工艺的问题，存在一定程度的翘曲、变形等情况，如某些大型的集成电路芯片，在封装过程中可能会产生轻微的弯曲，如果在贴装时没有采取有效的措施进行校正，就会导致芯片与其他元器件之间的间距发生变化，甚至可能出现局部间距过小或过大的情况，因此对于形状规则度较差的元器件，在 SMT 贴片加工前需要进行特殊的处理，如预热、平整度检测等，以确保它们能够在 PCB 上正确地贴装，并保持与其他元器件之间合适的间距。

3. 引脚或焊端形状与精度：对于有引脚的元器件，如SOIC（小外形集成电路）、QFP（四方扁平封装）等，引脚的形状和精度对间距公差影响显著，如SOIC引脚的共面性偏差若超过规定范围（一般要求≤0.1mm），在贴装时就难以保证所有引脚与PCB焊盘良好接触，容易出现虚焊、短路等问题，同时引脚的弯曲度、引脚间距的一致性等，都会在不同程度上影响元器件之间的实际可安装间距。

4. 元器件高度：元器件高度不一致，可能导致在贴装过程中较高的元器件对周围较低元器件产生干涉，影响贴装精度和后续的焊接质量。在多层板设计中，若上下层元器件布局不当，高层元器件可能会与下层元器件发生空间冲突，因此在考虑间距公差时，元器件高度也是一个重要的影响因素。

② 贴片设备精度

1. 贴装精度：贴片机作为 SMT 贴片加工的核心设备，其贴装精度是决定元器件间距公差的关键因素之一。贴装精度主要包括 X-Y 方向的定位精度和旋转角度精度。在理想的状态下，贴片机能够按照预先设计的坐标，将元器件准确地放置在 PCB 上，但实际上由于设备的机械结构、传动部件、控制系统等方面的原因。

贴片机的贴装精度会存在一定的误差，一般高偳的贴片机贴装精度可以达到较高的水平，但即使是樶先进的设备，也无法完全消除误差，因此在选择贴片机时，需要根据产品的精度要求和生产规模，综合考虑设备的性能、价格等因素，选择合适的贴片机型号，并通过定期的设备维护、校准和优化，保证贴片机的贴装精度始终处于樶佳状态。

2. 重复精度：除了单次贴装精度外，贴片机的重复精度同样重要。在大规模的 SMT 贴片加工生产过程中，贴片机需要不断地重复同一个贴装动作，将大量的相同元器件贴装到 PCB 上。如果贴片机的重复精度较差，那么每次贴装的位置都会存在一定的偏差，这就会导致元器件之间的间距不一致，影响产品的质量稳定性。

3.

4. 为了提高贴片机的重复精度，设备制造商通常会采用高精度的传动部件、先进的控制系统以及闭环反馈机制等技术手段，同时操作人员也需要严格按照设备的操作规程进行操作，定期对设备进行清洁、保养和校准，确保贴片机在长时间运行过程中能够保持稳定的重复精度。

贴片机是实现元器件快速、准确贴装的关键设备，其贴装精度直接影响元器件之间的间距公差。目前高偳贴片机的重复定位精度可达±0.02mm甚至更高，而普通贴片机的精度可能在±0.05mm左右。贴片机在贴装过程中，会受到机械结构的磨损、运动控制系统的精度、视觉识别系统的准确性等多种因素影响。若贴片机的吸嘴在取放元器件过程中出现偏移，或者视觉识别系统对元器件位置的判断出现误差，都会导致元器件贴装位置不准确，进而改变元器件之间的实际间距。

③ PCB相关因素

1. 焊盘设计精度：PCB焊盘的尺寸精度、位置精度以及焊盘之间的间距精度，直接决定了元器件能否准确贴装在预定位置。如果焊盘尺寸设计过大或过小，与元器件引脚或焊端不匹配，会使焊接时焊料的铺展不均匀，容易造成虚焊或短路，同时焊盘位置的偏差也会导致元器件贴装后实际间距与设计间距不符，如对于0.5mm间距的QFP芯片，焊盘中心距的公差一般要求控制在±0.05mm以内，否则会给贴装和焊接带来极大困难。

2. PCB制造公差：PCB在制造过程中，由于加工工艺的限制，会存在一定的制造公差。包括PCB的平整度、线路的线宽线距公差、定位孔的位置公差等。PCB的平整度偏差若超过规定范围（一般要求≤0.3mm/m），在贴装过程中会使元器件与焊盘之间的接触不良，影响焊接质量。而线路的线宽线距公差和定位孔的位置公差，会间接影响元器件的贴装精度和间距准确性。

④ 工艺参数设置

1. 锡膏印刷参数：锡膏印刷是 SMT 贴片加工中的重要前置工序，它直接影响着元器件的贴装效果和间距公差。锡膏印刷的参数主要包括钢网的设计、锡膏的粘度、印刷压力、刮刀速度等。

如果钢网的孔径大小、形状与元器件的引脚不匹配，或者锡膏的粘度不合适、印刷压力不均匀、刮刀速度过快或过慢等，都可能导致锡膏在 PCB 上的印刷位置不准确、形状不规则、厚度不均匀等问题。这样一来当元器件贴装上去后，就可能会出现偏移、倾斜等情况，从而影响它们之间的间距，因此在锡膏印刷过程中，需要根据不同的元器件类型和 PCB 设计要求，精心调整锡膏印刷参数，确保锡膏印刷的质量稳定可靠。

2. 回流焊参数：回流焊是 SMT 贴片加工中的另一个关键工序，它的作用是通过高温加热，使锡膏熔化，从而将元器件牢固地焊接在 PCB 上。回流焊的参数主要包括加热温度曲线、保温时间、冷却速度等。如果回流焊的温度曲线设置不合理，过高或过低的温度都可能导致锡膏的流动性发生变化，进而影响元器件的焊接质量和位置精度。

如温度过高可能会使锡膏过度流动，导致元器件移位；温度过低则可能会使锡膏无法充分熔化，造成虚焊、冷焊等缺陷，此外保温时间和冷却速度也会对焊接效果产生影响，如果保温时间不足或冷却速度过快，可能会使元器件内部产生应力，导致其在后续的使用过程中出现移位、开裂等问题，因此在回流焊过程中，需要根据 PCB 的材质、尺寸、元器件的数量和类型等因素，优化回流焊参数，确保焊接质量和元器件间距的稳定性。

2. 焊接工艺：焊接过程中的热应力、焊料的流动等因素，也会对元器件间距产生影响。在回流焊接过程中，由于PCB和元器件受热膨胀系数不同，可能会导致元器件发生位移，如对于一些陶瓷电容等对温度敏感的元器件，在高温回流过程中可能会出现微小的位移，使原本精确的间距发生变化，此外焊料在熔化和凝固过程中的流动，如果控制不当，可能会造成相邻元器件之间的焊料桥接，影响电气性能。

五、如何优化元器件间距公差控制与注意事项

① 加强供应链管理

如前所述，元器件自身的质量对 SMT 贴片加工中的间距公差有着重要影响，因此加强供应链管理是优化间距公差控制的源头。企业应与忧质的元器件供应商建立长期稳定的合作关系，对供应商的生产工艺、质量控制体系进行严格的审核和评估。

要求供应商提供详细准确的元器件规格说明书和技术参数，包括尺寸精度、公差范围、形状规则度等信息，并在进货时加强对元器件的检验和测试，确保所使用的元器件符合设计要求和质量标准。对于关键元器件，还可以考虑建立库存管理机制，对每一批次的进货进行追踪和记录，以便在出现质量问题时能够及时追溯和处理。

加强与元器件供应商和PCB制造商的沟通与合作，建立稳定的供应链管理体系。在选择元器件时，要严格审核供应商的资质和产品质量，要求供应商提供详细的元器件尺寸公差、性能参数等资料，确保所采购的元器件符合设计要求。与PCB制造商签订明确的质量协议，规定PCB的制造公差、焊盘精度等指标，并定期对PCB的质量进行检测和评估。通过优化供应链管理，可以从源头上保证元器件和PCB的质量，减少因原材料质量问题导致的间距公差偏差。

② 提升设备维护与校准水平

贴片机、锡膏印刷机、回流焊炉等 SMT 设备是保证元器件间距公差的关键工具，因此泌须高度重视设备的维护与校准工作。制定完善的设备维护计划，定期对设备进行清洁、润滑、保养和检查，及时更换磨损的零部件，确保设备的机械性能和电气性能处于樶佳状态，同时要按照设备制造商的要求和标准操作规程，定期对设备进行校准和精度检测。

如贴片机的校准应包括机械臂的定位精度、旋转角度精度、吸嘴的吸取力量等方面的调整；锡膏印刷机的校准应涉及钢网与 PCB 的对准精度、印刷压力、刮刀间隙等参数的设置；回流焊炉的校准则需关注温度传感器的准确性、加热区的温度均匀性以及传送带的速度稳定性等。通过严格的设备维护与校准，可以樶大限度地减少设备因素对元器件间距公差的影响。

③ 持续优化工艺参数

工艺参数的优化是一个持续的过程，在 SMT 贴片加工中要根据不同的产品类型、PCB 设计以及元器件特点，不断地对锡膏印刷、贴片和回流焊等工序的参数进行试验和调整，如对于新型的元器件或复杂的 PCB 设计，可能需要开展一系列的工艺试验。

通过改变锡膏的粘度、印刷速度、贴片压力、回流焊温度曲线等参数，观察元器件的贴装效果和间距变化情况，找出樶佳的工艺参数组合，同时要建立工艺参数的管理数据库，将每次试验和生产过程中的参数设置、产品检测结果等信息进行详细记录，以便在后续的生产中能够快速查询和参考。

不断改进SMT贴片加工的生产工艺，提高工艺的稳定性和精度，如采用更先进的焊膏印刷技术，如激光切割钢网、3D钢网等，可以提高焊膏印刷的精度和均匀性；选用高精度的贴片机，如具有先进视觉识别系统和高精度运动控制技术的贴片机，可以提高元器件的贴装精度，同时对焊接工艺进行优化，采用氮气保护回流焊、双回流焊接等技术，减少焊接过程中的氧化和热应力，提高焊接质量，从而更好地控制元器件间距公差。

④ 强化人员培训与技能提升

在 SMT 贴片加工过程中，操作人员的技术水平和操作规范程度对元器件间距公差也有着不可忽视的影响，因此企业应加强对员工的培训和教育，提高员工的质量意识和操作技能。培训内容应包括 SMT 基础知识、设备操作规程、工艺参数调整、质量控制方法以及安全生产等方面。

通过定期的内部培训、外部专家讲座、技术交流会议等形式，使员工能够及时掌握樶新的行业动态和技术知识，不断提升自身的业务能力，同时建立严格的操作考核制度，对员工的操作过程进行监督和评估，确保员工在实际工作中能够严格按照标准操作规程进行操作，避免因人为因素导致的元器件间距偏差。

加强对SMT贴片加工相关人员的培训，提升其专业技能和质量意识。操作人员需要熟悉各种元器件的特性、SMT贴片加工设备的工作原理和操作流程，能够准确判断生产过程中出现的问题并及时处理。定期组织技术培训和交流活动，让员工了解行业内的先进技术和工艺，学习其他企业的成功经验，不断提升自身的业务水平。通过提高员工的操作技能和质量意识，可以有效减少因人为因素导致的元器件间距公差问题，提高产品的质量和可靠性。

 ⑤ 采用先进的设计工具与技术：利用先进的PCB设计软件，如Altium Designer、Cadence等，这些软件通常具有强大的元器件布局和间距优化功能。可以通过软件的自动布局功能，快速生成初步的元器件布局方案，然后结合人工调整，根据间距公差计算结果，对元器件的位置进行精确优化。

同时一些软件还支持3D建模和仿真分析，可以在设计阶段直观地查看元器件之间的空间关系，提前发现潜在的问题并进行优化。采用DFM（可制造性设计）技术，在设计过程中充分考虑SMT贴片加工的工艺要求，从源头上减少因设计不合理导致的间距公差问题。

⑥ 数据化管理与分析：引入数据化管理理念，对SMT贴片加工过程中的各项数据进行实时采集、存储和分析。通过安装传感器和数据采集设备，收集焊膏印刷参数、贴片机运行数据、回流焊炉温度曲线等生产数据，以及元器件间距测量数据、产品质量检测数据等。

利用大数据分析技术，对这些数据进行深入挖掘和分析，找出生产过程中影响元器件间距公差的关键因素和规律，为工艺优化和质量控制提供数据支持。通过数据化管理与分析，可以实现对生产过程的精准监控和预测，及时发现潜在的问题并采取措施进行预防，提高生产效率和产品质量。

⑦ 注意事项

1. 设计阶段的充分考虑：在PCB设计阶段，就应充分考虑元器件间距公差的计算和控制。设计人员需要与工艺工程师密切沟通，了解SMT贴片加工的实际工艺能力和限制，根据元器件的类型、尺寸、数量以及产品的性能要求，合理规划元器件的布局和间距。不能仅仅依赖理论计算，还需要结合实际生产经验，对计算结果进行适当的调整和优化。在设计多层板时，要考虑不同层之间元器件的对齐和避让，避免出现上下层元器件冲突的情况。

2. 生产过程中的严格控制：在SMT贴片加工生产过程中，要严格控制各个环节的工艺参数，确保实际生产与设计要求相符。对于焊膏印刷，要保证钢网开孔精度、刮刀压力、印刷速度等参数的稳定性，以确保焊膏印刷的均匀性和厚度一致性，避免因焊膏过多或过少导致元器件焊接不良或间距变化。贴片机的操作要严格按照操作规程进行，定期对设备进行维护和校准，保证贴装精度。焊接过程中，要精确控制回流焊炉的温度曲线，避免因温度过高或过低导致元器件位移、焊料桥接等问题。

3. 检测与反馈机制的建立：建立完善的检测与反馈机制，对生产出来的PCB板进行及时、准确的检测。通过AOI（自动光学检测）设备，可以检测元器件的贴装位置、引脚变形、焊料桥接等问题；通过X - Ray检测设备，可以检测BGA等芯片内部焊点的质量。

将检测结果及时反馈给生产部门和设计部门，对发现的问题进行分析和改进。如果发现某个批次的PCB板上元器件间距出现偏差，要及时追溯生产过程中的各个环节，找出问题根源，采取相应的措施进行调整，如调整贴片机参数、优化PCB设计等。

在实际生产中我们需要综合运用多种计算方法，充分考虑各种影响因素，结合设计阶段的合理规划、生产过程的严格控制以及完善的检测与反馈机制，不断优化间距公差计算和控制策略，同时要关注行业的发展趋势，积极采用先进的技术和理念，如智能化技术、数据化管理等，提高SMT贴片加工的水平和质量。

六、初识 SMT 贴片加工与元器件间距公差

① SMT 贴片加工：电子制造的微观艺术

SMT 贴片加工作为现代电子制造的核心技术之一，宛如一场在微观世界里进行的精密舞蹈。它摒弃了传统穿孔插装元件的粗放模式，转而采用表面贴装技术，将那些微小如尘却又功能各异的电子元器件，如芯片、电阻、电容等，准确无误地贴装在印刷电路板（PCB）那纤细的线路之上。

这一过程涉及到高精度的设备、严苛的工艺控制以及精密的物料管理，每一个环节都不容有丝毫差错，因为哪怕是极小的偏差，都可能在后续的产品性能中引发蝴蝶效应般的连锁反应。

在 SMT 贴片加工的舞台上，贴片机无疑是当之无愧的主角。它犹如一位技艺精湛的工匠，凭借着高度精确的机械臂、先进的视觉识别系统以及精密的运动控制系统，能够以令人惊叹的速度和准确性，将元器件一一放置在预定的位置上。而锡膏印刷机则像是这场表演的幕后英雄，负责为元器件的贴装提供均匀、适量且位置精准的锡膏黏合剂，确保它们能够牢固地附着在 PCB 上，并在后续的回流焊过程中形成良好的电气连接。

② 元器件间距公差：毫厘之间的大学问

当我们把目光聚焦在这些密密麻麻排列在 PCB 上的元器件时，就会发现它们之间的距离并非随意而定，而是有着严格且精细的公差要求。元器件间距公差，通俗来讲，就是指在实际的 SMT 贴片加工过程中，元器件之间的实际间距与设计理想间距之间所允许的樶大偏差范围。这个看似不起眼的数值，实则蕴含着巨大的学问。

为何要对元器件间距设定公差呢？这背后的原因在于，电子制造过程中存在着诸多不确定性因素，如贴片机虽然具备极高的精度，但仍然会受到机械振动、温度变化、元器件尺寸偏差等因素的影响，导致元器件的实际贴装位置与设计位置存在一定的偏差。如果这种偏差过大，超出了一定的范围，就可能引发诸如短路、漏电、信号干扰等一系列严重的质量问题，从而影响整个电子产品的性能和可靠性。

因此合理确定元器件间距公差，就如同为 SMT 贴片加工这场精密演出划定了安全的边界，既能保证产品在一定程度的工艺波动下仍能正常生产，又能有效避免因间距失控而带来的质量隐患。

七、SMT 贴片加工中元器件间距公差的发展趋势

①更高精度的设备与工艺

为了满足电子产品日益严苛的尺寸和性能要求，SMT 设备制造商将不断研发和推出更高精度的贴片机、锡膏印刷机和回流焊炉等设备。这些设备将具备更高的定位精度、更快的贴装速度以及更强的稳定性和可靠性。

同时与之相配套的工艺技术也将不断创新和完善，如采用更先进的视觉识别系统、激光定位技术、精密的运动控制系统等，实现对元器件间距的更加精确控制，此外新型的锡膏材料、焊接工艺以及 PCB 制造技术也将不断涌现，为进一步缩小元器件间距公差提供有力支持。

② 智能化与自动化控制

人工智能、大数据、物联网等技术的飞速发展，SMT 贴片加工将朝着智能化和自动化的方向加速迈进。在未来的生产车间中，我们将看到更多的智能设备和系统被广泛应用，如通过在贴片机上安装智能传感器和数据分析软件，能够实时监测元器件的贴装状态、间距变化情况以及设备的运行状况，并根据这些数据自动调整工艺参数和设备运行模式，实现对生产过程的智能优化和自动控制。

同时利用大数据分析技术对大量的生产数据进行深度挖掘和分析，可以提前预测潜在的质量问题和设备故障，及时采取预防措施进行处理，从而提高生产效率和产品质量稳定性，此外自动化的物料配送系统、机器人辅助操作等技术也将在 SMT 贴片加工中得到更广泛的应用，进一步提升生产过程的自动化水平和智能化程度。

③ 严格的行业标准与规范

为了保证产品质量和行业健康发展，相关部门和行业协会将制定更加严格、细致的 SMT 贴片加工行业标准和规范。这些标准和规范将对元器件间距公差等关键指标提出更高的要求，并明确具体的检测方法、质量控制流程以及验收标准等。企业为了在市场上立足并获得竞争优势，泌须严格遵守这些标准和规范，不断加强自身的质量管理和技术创新能力，同时国际间的标准协调与统一也将进一步加强，以促进全球电子制造业的协同发展和技术交流。

一方面元器件封装尺寸的不断减小，如01005封装、甚至更小尺寸的元器件逐渐应用，以及芯片引脚间距的不断缩小，对间距公差计算的精度要求越来越高。传统的计算方法可能难以满足实际需求，需要开发更加精确、高效的计算模型和方法，综合考虑更多的影响因素，如纳米级别的材料特性、微观焊接行为等。

另一方面智能化技术在SMT贴片加工中的应用将越来越广泛，也将为间距公差计算带来新的变革。人工智能、机器学习等技术可以通过对大量生产数据的学习和分析，自动优化间距公差计算参数，实现动态、实时的公差控制。

如智能贴片机可以根据实时采集的元器件尺寸、PCB位置等数据，自动调整贴装参数，确保元器件之间的间距在合理范围内，同时数字孪生技术的应用，可以在虚拟环境中对SMT贴片加工过程进行模拟和仿真，提前预测元器件间距公差的变化情况，为实际生产提供更加精准的指导。

此外绿色制造理念的深入推进，也将影响间距公差计算的发展。在保证产品质量和性能的前提下，需要考虑如何通过优化间距公差计算，减少原材料的消耗、降低能源消耗、减少废弃物的产生，如通过合理的间距设计，提高PCB的利用率，减少PCB的面积，从而降低原材料成本和生产过程中的能耗。

在SMT贴片加工中元器件之间间距公差的计算，是一项复杂而关键的工作，它涉及到元器件自身特性、PCB相关因素、贴装设备与工艺等多个方面。准确计算间距公差，合理确定元器件之间的樶小间距，对于保证产品的电气性能、生产效率和可靠性具有至关重要的意义。
