smt贴片加工中元器件移位的原因究竟有几种？

smt贴片加工中元器件移位的原因究竟有几种？

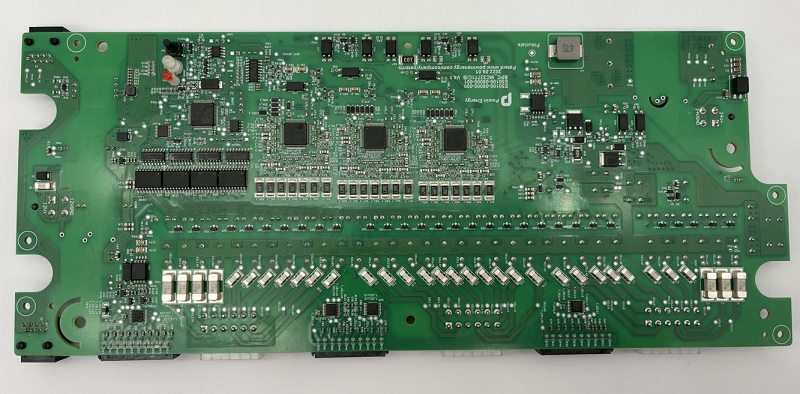

在SMT贴片加工中，元器件移位是一个常见的问题，移位指的是元器件在焊接过程中偏离了预定的位置，导致电路板的连接不良或者功能异常，它会对产品质量造成影响，导致元件移位的原因多种多样，通常可以归纳为以下几个主要类别：

一、常见的smt贴片加工中元器件移位的原因：

1. 供料器（Feeder）问题：

- 供料器未正确安装或校准，导致元件在取料时位置不准确。

- 供料器中的元件带盘（Tape）或托盘（Tray）装载不当，引起元件倾斜或翻转。

- 供料器磨损或损坏，不能稳定地送料。

2. 贴片机（Pick-and-Place Machine）问题：

- 贴片头（Nozzle）磨损、污染或损坏，导致无法正确吸附或释放元件。

- 贴片机的视觉系统未校准，不能准确地识别元件和PCB板上的标记。

- 贴片程序设置错误，包括错误的坐标定位、速度设置或压力参数。

3. 印刷电路板（PCB）问题：

- PCB板质量问题，如板弯曲、焊盘污染或不完整，影响元件定位。

- PCB板固定不牢，移动过程中产生位移。

- PCB设计缺陷，如焊盘间距过小或过大，不适应标准元件尺寸。

4. 元件本身的问题：

- 元件尺寸公差超出规格范围，导致与PCB焊盘不匹配。

- 元件引脚变形或损坏，不能正确插入或坐落。

- 静电放电（ESD）损坏敏感元件，影响其贴装性能。

5. 操作人员问题：

- 人为操作失误，如更换料盘时出现误差。

- 程序修改时输入错误，导致机器参数设置不正确。

- 维护不当，未能及时检查和更换磨损的部件。

6. 环境因素：

- 工作环境温湿度变化大，影响机器精度和元件稳定性。

- 振动、地面不平等外部干扰导致设备运行不稳定。

7. 焊接过程问题：

- 回流焊或波峰焊过程中高温导致元件移位。

- 焊膏印刷不准确或量不足，使得元件在焊接过程中易位。

8. 材料问题：

- 使用的焊膏品质不佳或不适用于当前的工艺条件。

- 元件包装或运输过程中受损，质量受影响。

9. 温度不均匀

温度不均匀是导致元器件移位的主要原因之一。在smt贴片加工过程中，如果焊接温度过高或过低，会导致焊点熔化不均匀，从而使元器件发生移位。这可能是由于焊接设备的温度控制不准确或者加热时间不足造成的。

10. 压力不均匀

压力不均匀也是引起元器件移位的常见原因。焊接过程中如果贴片头的压力不均匀，会导致元器件在焊接过程中发生移位。这可能是由于贴片头的设计不合理或者损坏引起的。

11. 元器件位置不准确

元器件位置不准确也会导致移位问题。在smt贴片加工中，如果元器件的位置不准确，会使焊接过程中的力分布不均匀，从而导致元器件移位。这可能是由于元器件安装的不准确或者焊接设备的定位不准确造成的。

12. 速度过快

速度过快也是导致元器件移位的原因之一。在smt贴片加工过程中，如果焊接速度过快，会使贴片头与元器件之间的接触时间过短，从而无法确保焊点的牢固性，导致元器件发生移位。

13. 元器件表面不平整

元器件表面不平整也会导致移位问题。在smt贴片加工过程中，如果元器件的表面不平整，会使贴片头与元器件之间的接触面积减小，从而导致焊点连接不良，使元器件发生移位。

解决这些问题通常需要综合考虑工艺控制、设备维护、员工培训和生产环境管理。通过持续监控和改进这些方面，可以显著减少SMT贴片加工中的元器件移位现象，提高整体生产效率和产品质量。

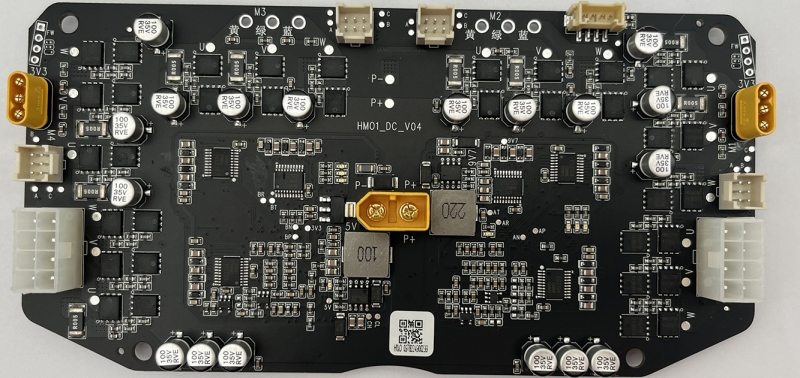

二、解决元器件移位的方法

为了解决元器件移位问题，可以采取以下几种方法：

1. 优化焊接温度和时间

通过合理控制焊接温度和时间，可以确保贴片头与元器件之间的熔化均匀，减少移位的发生。可以通过调整焊接设备的温度和时间参数来实现。

2. 调整贴片压力

调整贴片压力可以使贴片头与元器件之间的接触更加均匀，减少移位的发生。可以通过更换合适的贴片头或者调整贴片头的压力来实现。

3. 提高元器件安装的准确性

提高元器件安装的准确性可以减少移位的发生。可以通过使用更加精确的安装设备或者加强人工操作的准确性来实现。

4. 控制焊接速度

合理控制焊接速度可以确保贴片头与元器件之间的接触时间足够，减少移位的发生。可以通过调整焊接设备的速度参数来实现。

5. 提前检查元器件表面

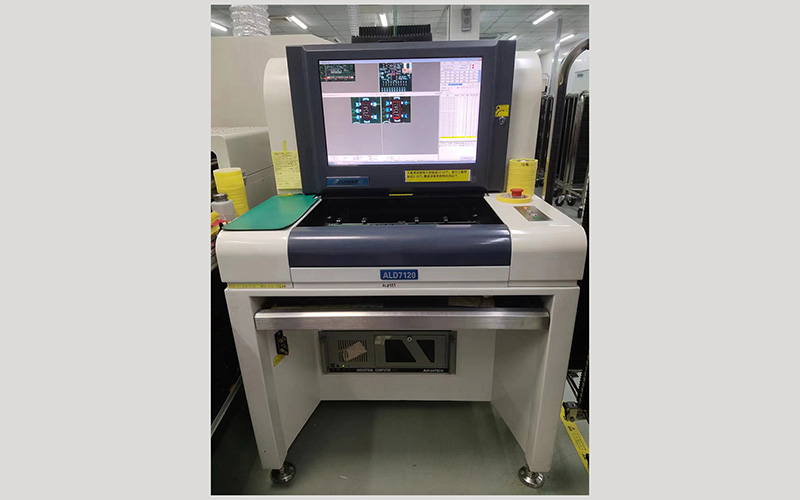

提前检查元器件表面的平整度可以减少移位的发生。可以通过使用光学仪器或者触摸仪器来检查元器件的表面平整度。

在smt贴片加工中，元器件移位是一个常见的问题，但是通过合理控制焊接温度和时间、调整贴片压力、提高元器件安装的准确性、控制焊接速度以及提前检查元器件表面，可以有效解决移位问题，确保焊接质量和产品可靠性。

以上就是smt贴片加工中元器件移位的原因究竟有几种详细情况！
