smt贴片加工电路板上的各种元器件的作用？

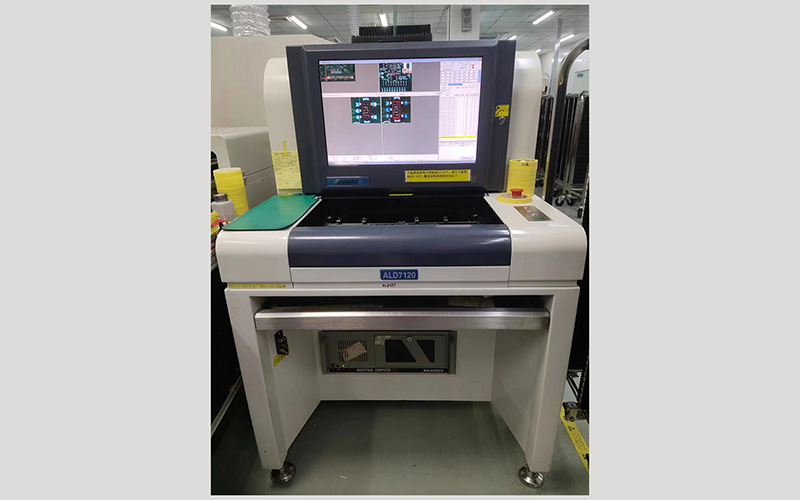

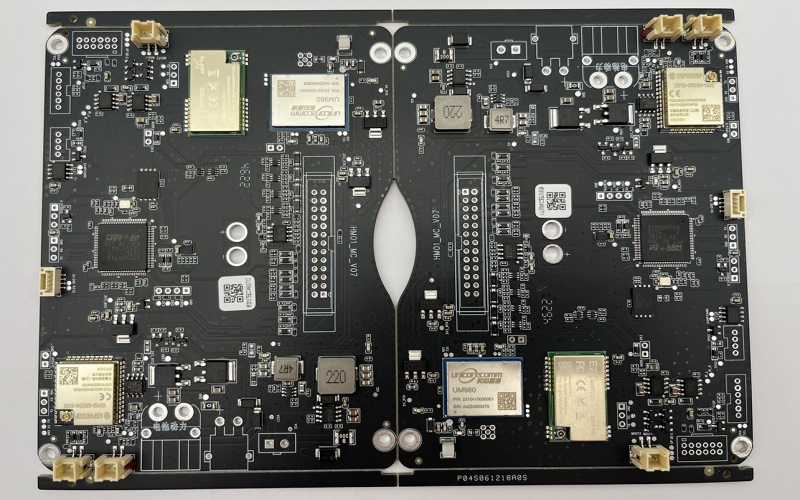

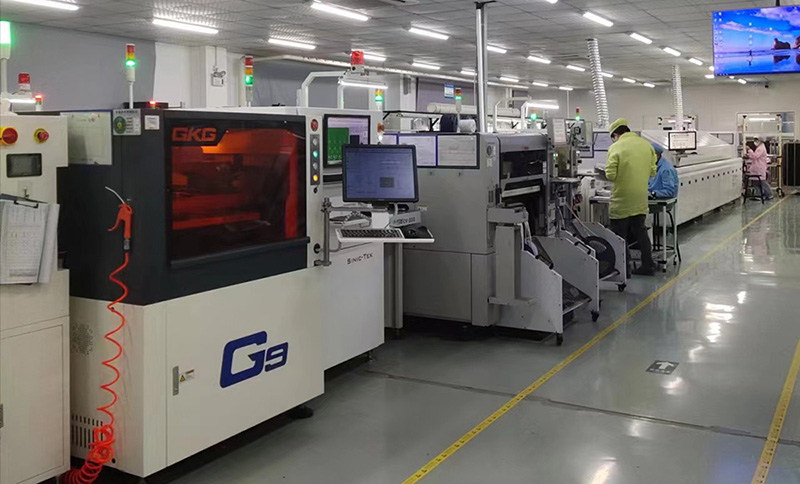

SMT贴片加工是现代电子制造中常用的技术，它涉及将电子元器件直接贴装到印刷电路板的表面，在SMT贴片加工的电路板上，各种元器件承担不同的作用和功能，以下是一些常见的表面贴装元件及其作用：
一、smt贴片加工电路板上的各种元器件的作用？
1. 电阻器：用于限制或调节电流流动，分配电压，以及作为上拉或下拉电阻。
2. 电容器：用于储存能量，平滑电源电压，滤波，耦合信号，以及提供定时电路中的时间延迟。
3. 二极管：用于电流的单向传导，电压稳定，信号检波，保护电路等。
4. 晶体管：用于放大或开关电子信号，是许多电子电路的基本构建模块。
5. 集成电路（IC）：封装了数十亿个晶体管的微芯片，用于执行复杂的数字和模拟功能，如微处理器、内存芯片、逻辑门等。
6. 连接器：用于连接电路板与外部设备或系统，如插座、插头、排针等。
7. 振荡器：产生稳定的时钟信号，用于同步微处理器和其他数字电路的操作。
8. 变压器：用于改变交流电压的大小，隔离电路，或作为电源的一部分。
9. 电感器：用于储存能量，滤波，限制高频信号，或与电容器一起构成谐振电路。
10. 熔断器：过流保护元件，用于在电流超过其额定值时断开电路，保护其他元件。
11. 跳线/跨接线：用于在PCB上临时或永久连接两点。
12. LED（发光二极管）：用于指示和显示，也可用于照明。
13. LCD（液晶显示器）：用于显示文本和图形信息。
14. 蜂鸣器：用于发出声音提示。
15. 传感器：如温度传感器、光传感器等，用于检测环境参数。
16. 电源管理IC：用于管理和调节电源供应，提供恒定的输出电压。
17. 晶振：为电路提供精确的时钟信号源。
18. 保险丝：用于保护电路免受过载。
19. 继电器：用于在电路中提供电气隔离和控制高电流负载。
20. 光耦：一种光电隔离器件，用于电路之间的电气隔离。
除了上述提到smt贴片加工电路板上的各种元器件的作用？SMT贴片加工电路板上还可能包含以下一些特殊类型的元件：
21. 阵列式封装（Array Package）：如BGA（Ball Grid Array）或LGA（Land Grid Array），这些是高密度的封装形式，用于封装高性能的集成电路，比如处理器或内存模块。
22. 多芯片模块（MCM）：将多个集成电路封装在一起，以节省空间并提供更高的信号传输效率。
23. 贴片式功率电感器：用于电源电路中储存能量和平滑电流。
24. 贴片式钽电容器：具有高容量与体积比，常用于电源滤波和储能。
25. 贴片式振荡器：提供精确的频率参考，用于计时或同步。
26. 贴片式开关：用于控制电路的开/关状态或进行信号路由选择。
27. 贴片式保险丝：过流保护，防止短路造成的损害。
28. 贴片式射频器件：如贴片天线、射频放大器等，用于无线通信设备。
29. 贴片式压电元件：利用压电效应产生或响应机械能与电能之间的转换，常见于传感器和致动器。
30. 贴片式光敏元件：如光电二极管、光电三极管等，用于检测光强度变化。
31. 贴片式热敏电阻：其电阻随温度变化而变化，用于温度检测和控制。
32. 贴片式霍尔效应传感器：用于检测磁场的存在和强度。
33. 贴片式电池：为需要持续供电的便携式设备提供电能。
34. 贴片式显示器件：如OLED（有机发光二极管）显示屏，用于高端显示技术。
35. 贴片式存储器：如NAND闪存或NOR闪存，用于数据存储。
36. 贴片式可编程逻辑器件：如CPLD（复杂可编程逻辑器件）和FPGA（现场可编程门阵列），允许用户编程实现特定的逻辑功能。
这些元件通过SMT贴片加工被精确地放置和焊接在PCB上，形成了复杂的电子设备的基础，每个元件的选择和布局都是基于电路设计的要求，以确保最终产品的性能、可靠性和效率。
二、在设计SMT贴片加工电路板时，如何考虑元件之间的相互作用？
在设计SMT贴片加工电路板时，考虑元件之间的相互作用是至关重要的，因为这直接影响到电路的性能、稳定性和电磁兼容性（EMC），以下是设计师在设计过程中需要考虑的一些关键因素：
1. 电磁兼容性（EMC）：
- 避免高频信号线并行排列，以减少串扰。
- 使用屏蔽或地平面来隔离敏感信号。
- 为高速或高功率元件提供足够的去耦和滤波。
2. 热管理：
- 将发热量大的元件分散布局，避免热点。
- 确保足够的冷却通道和通风孔。
- 使用热阻较低的封装和导热垫。
3. 信号完整性：
- 保持关键的信号路径尽可能短，减少传输延迟和干扰。
- 使用适当的阻抗匹配，如终端电阻。
- 避免信号线跨越不同的电源/地分割区。
4. 电源分配网络（PDN）：
- 为每种电源提供独立的供电平面。
- 使用去耦电容靠近每个IC，以稳定电源供应。
- 避免大的电流环路，减少辐射和传导干扰。
5. 布局和布线：
- 将数字和模拟电路分区，以减少交叉干扰。
- 使用地面保护环（Guard Rings）隔离敏感元件。
- 避免在高频或高速线路下通过割裂平面（split planes）。
6. 时钟分布：
- 使用差分时钟信号，以提高抗干扰能力。
- 尽量使时钟源靠近其目标元件。
- 避免时钟线与其他高速信号线交叉。
7. 接地：
- 使用多点接地或星形接地策略，以减少地回路干扰。
- 确保地平面的连续性和完整性。
- 对于高频或快速上升时间的信号，使用局部接地平面。
8. 组件放置：
- 优先考虑电路的功能分组和信号流程。
- 将去耦电容尽可能靠近它们的负载。
- 避免将大尺寸元件放置在小型元件附近，以防止阴影效应影响焊接质量。
9. 制造和装配：
- 确保元件间距符合制造工艺的要求。
- 避免过于密集的元件布局，以便于组装和测试。
- 考虑元件的方向和极性，以便自动化贴装。
在设计SMT贴片加工电路板时，工程师会根据电子设备的功能需求仔细选择和布置这些元件。每种元件都有其独特的性能参数，包括尺寸、电压等级、电流容量、频率响应等，这些参数必须满足总体设计要求以确保电路的稳定性和可靠性。此外设计师还需要考虑元件之间的相互作用，比如电磁兼容性（EMC）和热管理，以及信号完整性等因素。
通过仔细考虑这些因素，设计师可以最大限度地减少不良的元件相互作用，确保电路板设计满足性能要求，同时还能提高生产效率和产品的可靠性。在实际设计过程中，通常需要使用计算机辅助设计（CAD）工具和电子设计自动化（EDA）软件进行仿真和分析，以验证设计是否满足上述所有标准。
以上就是smt贴片加工电路板上的各种元器件的作用详细情况！
