SMT贴片加工流程和注意事项

SMT贴片加工流程和注意事项

贴片技术是一种将电子元器件直接焊接在印刷电路板（PCB）表面的技术。与传统的插件技术相比，SMT贴片技术具有体积小、重量轻、可靠性高、生产效率高等优点，已经成为现代电子产品制造的主流技术。本文将详细介绍SMT贴片加工的流程和注意事项，以帮助相关从业人员更好地掌握这一技术。

二、SMT贴片加工流程

1. 设计与制图

在进行SMT贴片加工之前，首先需要对电子产品进行设计和制图。设计人员需要根据产品的功能需求，选择合适的电子元器件，并绘制出PCB版图。在设计过程中，需要注意元器件的布局、线路的宽度、焊盘的大小等因素，以保证产品的可靠性和生产效率。

2. 制作钢网

钢网是SMT贴片加工中用于印刷锡膏的工具。根据PCB版图，制作出相应尺寸和孔径的钢网，以保证锡膏能够准确地印刷到PCB板上。

3. 锡膏印刷

将制作好的钢网与PCB板对准，使用刮刀将锡膏均匀地印刷在PCB板的焊盘上。在印刷过程中，需要注意控制锡膏的厚度和形状，以保证后续贴片的质量。

4. 贴片

将电子元器件按照设计图纸的要求，通过贴片机精确地放置在PCB板上。贴片过程中需要注意元器件的方向、位置和间距，以保证产品的功能和可靠性。

5. 回流焊

将贴好元器件的PCB板放入回流焊炉中，通过高温将锡膏熔化，使元器件与PCB板牢固地焊接在一起。在回流焊过程中，需要注意控制温度曲线，避免出现虚焊、短路等质量问题。

6. 检测与修复

完成回流焊后，需要对PCB板进行检测，检查元器件的位置、焊接质量等是否符合要求。对于检测出的不良品，需要进行修复或更换。

7. 后继工艺

SMT贴片加工完成后，还需要进行一些后继工艺，如插件、波峰焊、手工焊接等，以完成整个电子产品的制作。

三、SMT贴片加工注意事项

1. 设计注意事项

（1）元器件的选择：选择合适封装类型、尺寸和性能的元器件，以满足产品的功能需求和生产工艺要求。

（2）布局设计：合理安排元器件的布局，避免密集排列，以便于贴片和检测。

（3）线路设计：保证线路的宽度和焊盘的大小符合工艺要求，避免出现断路、短路等问题。

2. 制作钢网注意事项

（1）钢网材质：选择合适材质的钢网，以保证锡膏印刷的质量。

（2）孔径大小：根据元器件的尺寸和锡膏的性能，合理设计孔径大小，以保证锡膏的印刷效果。

3. 锡膏印刷注意事项

（1）锡膏的选择：选择合适类型和性能的锡膏，以保证焊接质量。

（2）印刷参数：合理设置印刷速度、压力等参数，以保证锡膏的印刷效果。

4. 贴片注意事项

（1）贴片机的选择：选择合适精度和速度的贴片机，以保证贴片质量。

（2）贴片程序：编写准确的贴片程序，确保元器件的正确放置。

5. 回流焊注意事项

（1）温度曲线：合理设置回流焊的温度曲线，避免出现虚焊、短路等问题。

（2）焊接质量：定期检查焊接质量，确保产品的可靠性。

6. 检测与修复注意事项

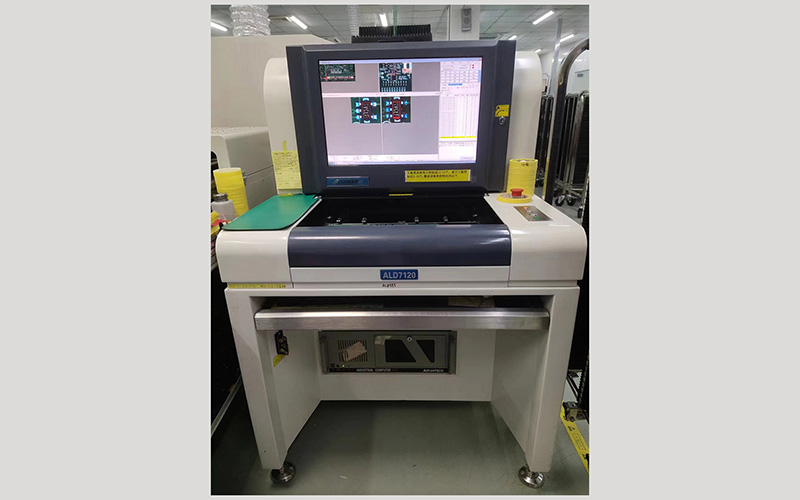

（1）检测方法：采用合适的检测方法，如目检、AOI检测等，以提高检测效率和准确性。

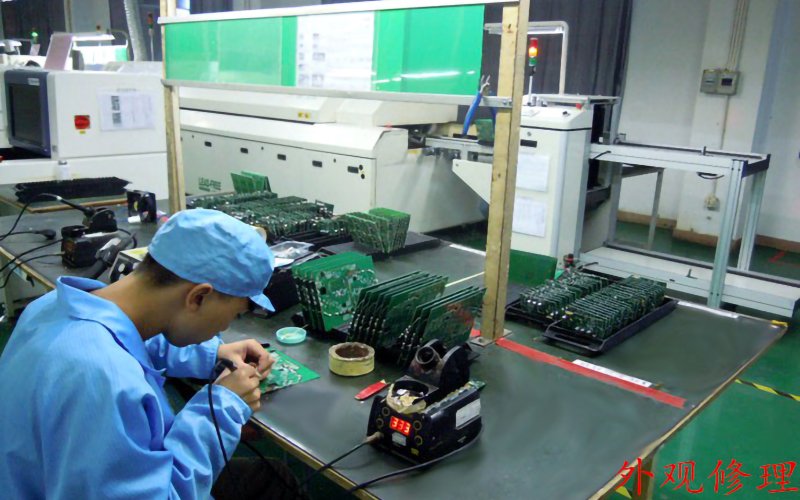

（2）修复技巧：掌握修复技巧，避免在修复过程中对其他元器件造成损伤。

SMT贴片加工是现代电子产品制造的关键环节，掌握其流程和注意事项对于提高产品质量和生产效率具有重要意义。
