smt贴片加工电路板的焊接质量检测工艺要求

smt贴片加工电路板的焊接质量检测工艺要求

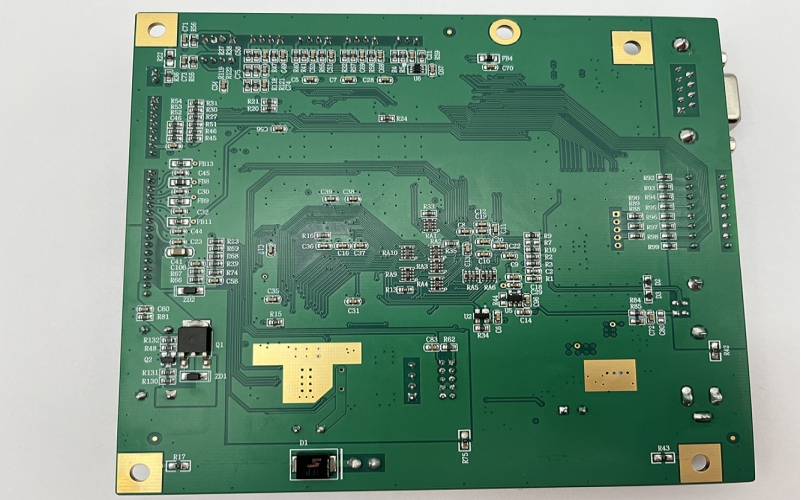

SMT贴片加工电路板具有体积小、重量轻、可靠性高等优点，但同时也对焊接质量提出了更高的要求。焊接质量的好坏直接影响到电路板的性能和使用寿命，因此，对SMT贴片加工电路板的焊接质量进行检测是非常必要的。因此将对SMT贴片加工电路板的焊接质量检测工艺要求进行详细的阐述。

一、焊接质量检测的目的

焊接质量检测的主要目的是确保电路板上的元器件与基板之间的连接牢固、可靠，以及电气性能良好。通过对焊接质量的检测，可以发现并排除生产过程中的缺陷，提高产品的合格率，降低生产成本，提高企业的竞争力。

二、焊接质量检测的内容

SMT贴片加工电路板的焊接质量检测主要包括以下几个方面：

1. 焊点外观检查：检查焊点的外观是否光滑、圆润，无虚焊、桥接、拉尖等现象。

2. 焊点尺寸检查：检查焊点的直径、长度、高度等尺寸是否符合设计要求。

3. 焊点拉力测试：通过拉力测试，检查焊点的抗拉强度是否达到设计要求。

4. 焊点电阻测试：通过电阻测试，检查焊点的导电性能是否良好。

5. 焊点热循环测试：通过热循环测试，检查焊点的耐热性能和耐振性能。

6. 焊点金相分析：通过金相分析，检查焊点的组织结构和成分是否符合设计要求。

三、焊接质量检测的方法

SMT贴片加工电路板的焊接质量检测主要采用以下几种方法：

1. 目视检查法：通过肉眼观察焊点的外观，判断焊点的质量。这种方法简单、快速，但受操作人员经验和技能的影响较大。

2. 显微镜检查法：通过显微镜观察焊点的微观结构，判断焊点的质量。这种方法可以观察到焊点的细微缺陷，但需要专业的操作人员和设备。

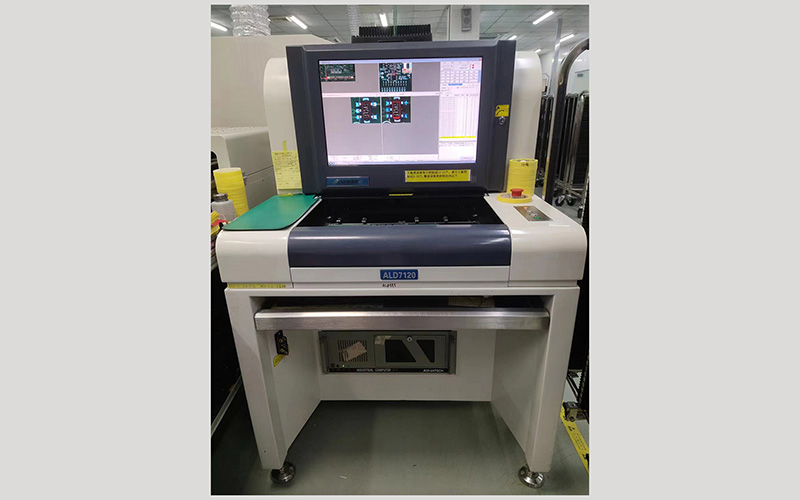

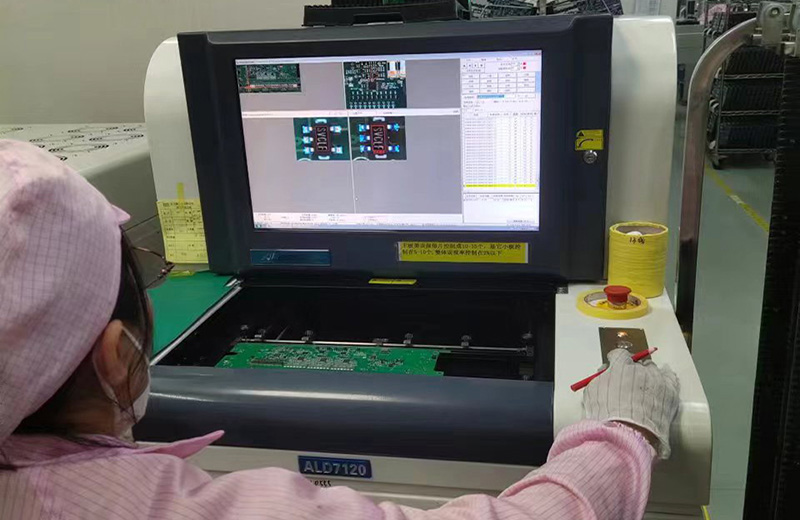

3. 自动光学检测法：通过自动光学检测设备对焊点进行扫描，自动识别焊点的质量。这种方法检测速度快、准确性高，但设备成本较高。

4. X射线检测法：通过X射线透射焊点，获取焊点的二维或三维图像，判断焊点的质量。这种方法可以检测到焊点的深层缺陷，但设备成本较高，且对操作人员的技能要求较高。

5. 红外热像仪检测法：通过红外热像仪测量焊点的温度分布，判断焊点的质量。这种方法可以检测到焊点的热应力和热疲劳问题，但设备成本较高。

四、焊接质量检测工艺要求

为了保证SMT贴片加工电路板的焊接质量，需要遵循以下工艺要求：

1. 制定合理的焊接质量检测标准：根据产品的设计要求和应用领域，制定合理的焊接质量检测标准，为焊接质量检测提供依据。

2. 选择合适的焊接质量检测方法：根据产品的特点和检测要求，选择合适的焊接质量检测方法，确保检测结果的准确性和可靠性。

3. 建立完善的焊接质量检测流程：建立完善的焊接质量检测流程，包括样品的取样、检测、记录、分析等环节，确保检测结果的完整性和可追溯性。

4. 加强焊接质量检测设备的维护和管理：定期对焊接质量检测设备进行维护和校准，确保设备的正常运行和检测结果的准确性。

5. 提高操作人员的焊接质量检测技能：加强对操作人员的培训和考核，提高其焊接质量检测技能和水平，确保检测结果的准确性和可靠性。

五、焊接质量检测的优化措施

为了进一步提高SMT贴片加工电路板的焊接质量，可以采取以下优化措施：

1. 优化焊接工艺参数：通过对焊接工艺参数的优化，如预热温度、焊接时间、焊接压力等，提高焊点的质量和可靠性。

2. 优化元器件的选择和布局：选择性能稳定、可靠性高的元器件，合理布局元器件的位置，减少焊接过程中的干扰和影响。

3. 优化焊接设备的使用和维护：合理使用和维护焊接设备，确保设备的正常运行和焊接质量的稳定性。

4. 优化焊接环境的管理：加强对焊接环境的管理，如温度、湿度、清洁度等，减少环境因素对焊接质量的影响。

5. 优化焊接质量检测方法和技术：不断研究和开发新的焊接质量检测方法和技术，提高检测的准确性和可靠性。

SMT贴片加工电路板的焊接质量检测是保证产品质量的重要环节。通过对焊接质量检测工艺要求的详细阐述，可以为SMT贴片加工电路板的生产和应用提供有益的参考和借鉴。在实际生产过程中，企业应根据自身的实际情况，制定合理的焊接质量检测工艺要求，不断提高焊接质量，提高产品的合格率，降低生产成本，提高企业的竞争力。
