SMT软板贴片加工在电子制造领域的精密核心工艺

SMT软板贴片加工在电子制造领域的精密核心工艺

SMT对于软板而言其加工过程更为精细和独特。首先是 PCB 板的设计与制作，根据电子产品的功能需求，利用专业的设计软件绘制出精确的电路图案，并通过光刻、蚀刻等一系列复杂的工艺将电路转移到柔性基板上，形成具有特定导电路径的 PCB 板。这一过程中线路的精度和布局合理性，直接影响后续贴片加工的质量。接下来是SMT软板贴片加工在电子制造领域的精密核心工艺攻略。

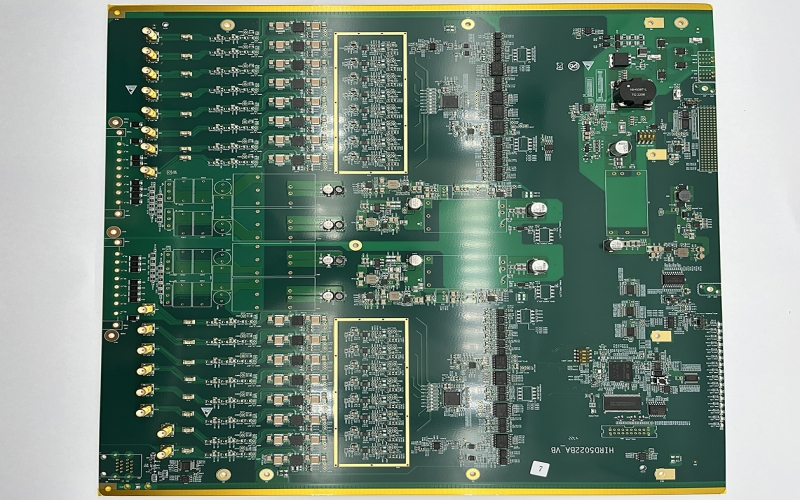

一、SMT 软板贴片加工的技术原理与流程

首先是 PCB 板的设计与制作，接着进入锡膏印刷环节。锡膏作为一种重要的焊接材料，通过钢网模板精准地涂覆在 PCB 板的焊盘上。钢网的开口形状、尺寸以及厚度都经过精心设计，以确保锡膏能够均匀、适量地分布在焊盘位置，为元件的牢固焊接奠定基础。

随后是元件贴装，这是 SMT 软板贴片加工的核心步骤之一。借助高精度的贴片机，根据预先编程的程序，快速而准确地将各种规格的电子元件，如芯片、电阻、电容、电感等，拾取并放置在 PCB 板的相应焊盘上。贴片机的贴装精度可达到微米级别，能够实现对微小元件的高效、精准操作，大大提高了生产效率和产品良率。

完成元件贴装后，便进入到回流焊接工序。将贴装有元件的 PCB 板送入回流焊炉中，按照设定的温度曲线进行加热。在这个过程中锡膏经历升温、保温、熔化和冷却凝固几个阶段，使元件引脚与 PCB 板焊盘之间形成良好的电气连接，从而实现元件的可靠焊接。整个回流焊接过程需要严格控制温度参数，以避免因过热导致元件损坏或焊接不良等问题。

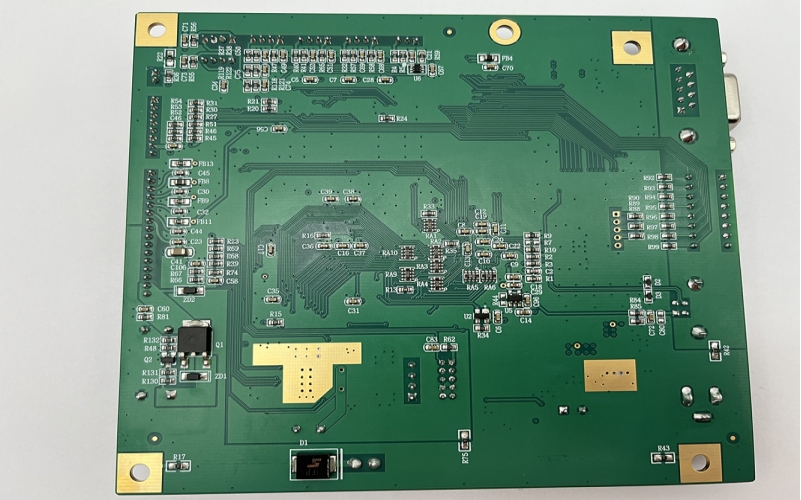

二、SMT 软板贴片加工的关键设备与技术支持

1）高精度贴片机

贴片机是 SMT 软板贴片加工生产线中的“心脏”设备。它集成了先进的机械传动系统、光学识别系统和智能控制系统。机械传动系统保证了贴片头在三维空间内的高速、平稳移动，能够在短时间内完成大量元件的贴装任务。光学识别系统则通过对 PCB 板上，标记点和元件的特征进行实时图像采集和分析，实现对贴装位置的精确校准，确保元件能够准确无误地放置在指定位置。

智能控制系统可以根据不同的产品型号和生产需求，灵活调整贴装顺序、速度和压力等参数，提高生产的灵活性和适应性，如一些高端贴片机采用了飞行对中技术，能够在贴片头移动过程中实时调整元件的姿态，进一步缩短了贴装周期，提升了生产效率。

2）先进的回流焊炉

回流焊炉的性能直接影响着，焊接质量和产品的可靠性。现代回流焊炉通常采用多温区控温技术，能够根据不同的焊接工艺要求，精确设置各个温区的温度。热风循环系统是回流焊炉的关键组成部分，它通过高效的风扇和特殊的风道设计，使炉内温度均匀分布，保证 PCB 板在焊接过程中受热一致。此外一些回流焊炉还配备了氮气保护装置，在焊接过程中向炉内充入氮气，降低氧气含量，减少氧化现象的发生，从而提高焊接质量，尤其适用于对焊接质量要求较高的无铅焊接工艺。

3）自动光学检测系统

为了保证产品质量，AOI 系统在 SMT 软板贴片加工中不可或缺。它利用光学原理对 PCB 板进行全面检测，能够快速识别出元件缺失、偏移、短路、立碑等常见的焊接缺陷。AOI 系统可以在生产过程中的不同阶段进行检查，如锡膏印刷后、元件贴装后和回流焊接后。通过对采集到的图像进行分析处理，与预设的标准模型进行对比，及时发现不合格品并进行标记，以便后续的维修或返工。这不仅提高了产品的一次合格率，也大大减少了人工检测的工作量和误差，有效保障了产品质量的稳定性。

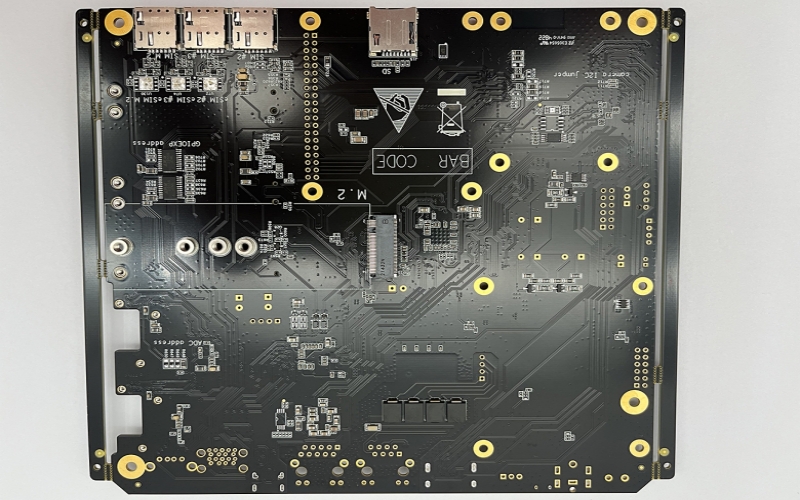

三、SMT 软板贴片加工的质量控制要点

1）原材料检验

优质的原材料是保证 SMT 软板贴片加工质量的前提。对于 PCB 板要检查其基板材料的物理性能、线路的完整性和阻焊层的均匀性等。电子元件的质量更是至关重要，必须严格把控元件的进货渠道，对每一批次的元件进行抽样检验，包括外观检查、电气性能测试等，如对于芯片类元件，要检测其引脚的可焊性、内部电路的连通性和功能是否正常；对于电阻、电容等被动元件，要测量其阻值、容值是否符合标称值。只有确保所有原材料都符合高质量标准，才能为后续的生产环节奠定良好基础。

2）工艺参数优化

在 SMT 软板贴片加工过程中，各项工艺参数的合理设置对产品质量有着决定性影响。锡膏印刷的厚度、面积和粘度等参数需要根据 PCB 板的特性，和元件的类型进行调整。如果锡膏印刷过厚，可能会导致元件短路；印刷过薄，则会影响焊接强度。贴片机的贴装压力、速度和高度等参数也需要精心调试。

过大的压力可能会损坏元件或 PCB 板；速度过快可能会引起元件移位；高度不准确会导致焊接不良。回流焊接的温度曲线更是关键，要根据锡膏的特性、PCB 板的材质和元件的耐热性等因素，制定出合适的温度曲线，确保焊接过程既能充分熔化锡膏，又不会对元件造成热损伤。

3）过程监控与反馈

建立完善的过程监控系统是实现质量控制的重要手段。在生产线上的各个关键工序安装传感器和监测设备，实时采集生产数据，如温度、湿度、气压、设备运行状态等信息。通过对这些数据的分析和处理，可以及时发现潜在的质量问题，并采取相应的措施进行调整，如当发现回流焊炉内某个温区的温度出现异常波动时，能够立即发出警报，提醒工作人员进行检查和维护。同时鼓励一线员工积极参与质量控制，发现问题及时反馈给上级部门，形成一个良性的质量改进循环。

SMT 软板贴片加工的发展趋势一方面，为了满足电子产品轻薄短小、高性能的需求，SMT 软板贴片加工将朝着更高精度、更小尺寸的方向发展，如出现了能够处理 0.2mm 甚至更小间距元件的贴片机，以及对微型化元件进行可靠焊接的新型焊接技术。另一方面智能制造成为行业发展的主流趋势。

通过引入工业互联网、大数据分析和人工智能等先进技术，实现生产过程的自动化、智能化和信息化。生产设备之间的互联互通使得生产调度更加高效，能够根据订单需求快速调整生产计划；大数据分析可以帮助企业深入了解生产过程中的各种问题，挖掘潜在的优化空间；人工智能技术则应用于质量检测、故障诊断等领域，进一步提高生产效率和产品质量。

四、百千成电子SMT贴片加工工艺认证的质量管控体系

1）来料质量管控：从源头保障产品质量

原材料的质量直接决定了，SMT贴片加工产品的最终质量，百千成电子建立了严格的来料质量管控体系，确保所有原材料都符合认证标准要求：

① 供应商准入与管理：制定供应商准入标准，对原材料供应商进行多维度评估，评估内容包括供应商的资质认证（如ISO 9001、RoHS认证等）、生产能力、质量管控体系、过往合作记录、客户评价等。只有通过评估的供应商才能进入合格供应商名录，并签订质量保证协议，明确原材料的质量要求、验收标准与违约责任。

同时建立供应商动态考核机制，每季度对供应商进行一次综合考核，考核指标包括原材料合格率、交付及时性、售后服务质量等，考核结果分为A、B、C、D四个等级，A等级供应商可获得更多合作订单，D等级供应商将被淘汰出合格供应商名录。

② 原材料检验：所有原材料到货后，需经过“外观检验.尺寸检验.性能检验.标识检验”四个环节的严格检验，检验合格后方可入库使用：

2.1 外观检验：检查PCB板是否有翘曲、变形、划痕、氧化等缺陷，元器件是否有引脚变形、破损、标识模糊等问题，焊膏是否有结块、分层等现象；

2.2 尺寸检验：使用卡尺、千分尺、投影仪等设备，检测PCB板的厚度、翘曲度、焊盘尺寸，元器件的引脚间距、封装尺寸等关键尺寸，确保符合设计要求；

2.3 性能检验：对元器件进行电气性能测试（如电阻、电容、电感的参数测试），对焊膏进行粘度、颗粒度、润湿性能测试，对PCB板进行绝缘电阻测试、耐压测试等；

2.4 标识检验：检查原材料的标识是否清晰、完整，是否包含产品名称、规格型号、生产日期、保质期、供应商名称等信息，确保原材料的可追溯性。

若原材料检验不合格，检验人员需立即将不合格品隔离，并出具《来料不合格品报告》，通知采购部门与供应商，根据不合格程度采取退货、换货、让步接收等处理措施，同时对不合格原因进行分析，若为供应商责任，要求供应商制定整改措施，并跟踪整改效果；若为共性问题，及时调整供应商考核标准或准入要求。

2）过程质量管控：实时监控生产全流程

过程质量管控是确保SMT贴片加工符合认证标准的核心，百千成电子通过“参数监控.抽样检测.异常处理”的闭环管理，实现对生产过程的全方位管控：

① 关键工艺参数实时监控：对焊膏印刷、元器件贴装、回流焊等关键工序的工艺参数进行实时监控，采用MES（制造执行系统）记录每一批次产品的生产参数，包括印刷压力、印刷速度、贴装精度、回流焊温度曲线等，监控数据实时上传至服务器，可追溯、可查询，同时设置参数预警阈值，当参数超出预警范围时，系统会自动发出声光报警，提醒操作人员及时调整，避免批量质量问题的发生。

② 抽样检测与统计分析：采用SPC统计过程控制方法，对生产过程中的产品进行抽样检测，抽样方案根据产品批量与重要程度确定，通常采用GB/T 2828.1.2012中的抽样标准，抽样比例为0.5%.5%。检测项目包括贴装精度、焊点质量、电气性能等，检测数据记录在过程检验记录表单中，并绘制控制图（如X.R图、P图等），通过控制图分析生产过程的波动情况，识别过程异常。若发现过程波动超出控制范围，立即停止生产，组织技术人员分析异常原因，制定纠正措施，待措施落实并验证有效后，方可恢复生产。

③ 不合格品控制：在生产过程中发现的不合格品，需立即进行隔离标识，防止与合格品混淆。不合格品分为轻微不合格、一般不合格与严重不合格三类：

3.1 轻微不合格：不影响产品性能与使用的外观缺陷，如PCB板上的微小划痕，经客户同意后可让步接收，同时记录不合格情况，跟踪改进；

3.2 一般不合格：影响产品部分性能但可修复的缺陷，如焊点虚焊、贴装偏移等，由技术人员进行返修，返修后需重新检测，合格后方可流入下一道工序；

3.3 严重不合格：无法修复或修复后仍无法满足质量要求的缺陷，如元器件错件、PCB板变形等，需进行报废处理，并分析不合格原因，制定预防措施，避免类似问题再次发生。

SMT软板贴片加工在电子制造领域的精密核心工艺，SMT 软板贴片加工作为现代电子制造产业的核心环节，其技术水平和质量控制直接关系到电子产品的性能和可靠性。通过高精度自动化设备将微型元件精准焊接至柔性电路板表面。其工艺流程涵盖锡膏印刷、高速贴片、回流焊接及光学检测等关键步骤。
