SMT贴片加工在物联网设备中的具体应用案例有哪些？

SMT贴片加工在物联网设备中的具体应用案例有哪些？

SMT贴片加工在智能家居领域表现突出，如智能门锁通过0201元件（0.25×0.125mm）精密贴装与双视觉对位技术，实现±0.035mm高精度装配。配合超细粉锡膏与3D SPI检测，确保锡膏体积偏差≤5%，支撑PCBA加工在高频次使用场景下的稳定性能，满足物联网设备对可靠性的严苛要求，那么SMT贴片加工在物联网设备中的具体应用案例有哪些呢？

一、智能家居领域应用案例深度解析

智能家居是物联网技术最贴近消费者生活的领域，其设备形态多样，对SMT贴片加工的要求各有侧重。

1. 智能语音助手/智能音箱：

1.1 设备特点：这类设备集成了多麦克风阵列、高性能应用处理器、音频编解码器、大功率音频放大器以及复杂的无线通信模块（Wi-Fi/蓝牙）。

1.2 SMT与PCBA加工应用：其主板是典型的高密度混合信号板。加工难点在于如何处理大尺寸的屏蔽罩，与内部微小元件（如MEMs麦克风）的共存。PCBA加工流程需要采用阶梯钢网进行锡膏印刷，确保屏蔽罩焊盘和细小引脚同时获得合适的锡量。在SMT贴片加工环节，需使用高精度视觉贴片机精准贴装底部有焊球的芯片，并严格控制回流焊温度曲线，防止因板材厚度不均或元件热容量差异导致的焊接不良。良好的加工质量直接关系到语音唤醒的灵敏度和音质。

2. 智能传感器（门窗磁、温湿度、烟雾报警器）：

2.1 设备特点：通常为电池供电，要求超低功耗、小型化和长期免维护。

2.2 SMT与PCBA加工应用：这类设备的PCBA通常采用简单的双层板，但元件选择至关重要。SMT贴片加工会大量使用0402，甚至0201封装的阻容元件以节省空间，并贴装集成了低功耗处理器和射频的SoC（系统级芯片），如TI的CC系列或Nordic的nRF系列。PCBA加工中对电池连接器的焊接可靠性要求极高，需防止虚焊导致设备断电。同时整个加工过程需保持高度清洁，避免焊后残留物在潮湿环境下引发漏电，增加功耗。

3. 智能开关与插座：

3.1 设备特点：需要直接接入市电，对电路的安全性和抗干扰能力要求极端严格。

3.2 SMT与PCBA加工应用：其PCBA通常分为高压（电源转换）和低压（控制与通信）两部分。在低压控制部分，SMT贴片加工负责贴装继电器驱动电路和无线模块。在高压部分，尽管有些大体积元件（如安规电容、变压器）可能仍需手工焊接，但更多的电源管理IC、光耦等已采用SMT封装。整个PCBA加工必须严格遵守安规标准，保证足够的爬电距离和电气间隙，加工后的板子可能需要涂覆三防漆，以应对开关插座内部可能存在的粉尘和凝露环境。

二、可穿戴与便携物联网设备应用案例

这类设备将SMT贴片加工的微型化能力推向了极致。

1. 智能手表/手环：

1.1 设备特点：在极其有限的腕部空间内集成显示、计算、传感、通信和电源管理等功能，堪称微型系统工程。

1.2 SMT与PCBA加工应用：其主板的PCBA加工是消费电子领域最复杂的任务之一。普遍采用任意阶HDI板，通过微盲孔、埋孔技术实现多达10层以上的线路互连。SMT贴片加工必须使用尖端设备，以微米级精度贴装CSP（芯片尺寸封装）的处理器、ePoP（封装体叠层）封装的存储器，及01005封装的阻容元件。柔性电路板的SMT贴片加工（用于连接屏幕或传感器模组）也是关键，需要特殊的治具和低温焊接工艺。良率控制是成本的核心。

2. 智能健康监测设备（如便携心电图仪、连续血糖监测仪）：

2.1 设备特点：属于医疗器械或准医疗器械，对信号的精确度、稳定性和设备可靠性有最高等级的要求。

2.2 SMT与PCBA加工应用：这类设备的模拟前端电路对噪声极其敏感。在PCBA加工中，除了使用高质量、高精度的阻容元件外，PCB的布局布线设计本身至关重要。SMT贴片加工的工艺稳定性，直接影响了这些精密元件参数的一致性。焊接过程必须杜绝任何可能，引起微小短路或阻抗变化的缺陷。整个生产过程通常在洁净车间进行，并需要完备的追溯体系，以满足医疗法规的监管要求。

三、工业物联网与智慧城市应用案例

此类设备环境苛刻，对可靠性和耐用性的要求远超消费类产品。

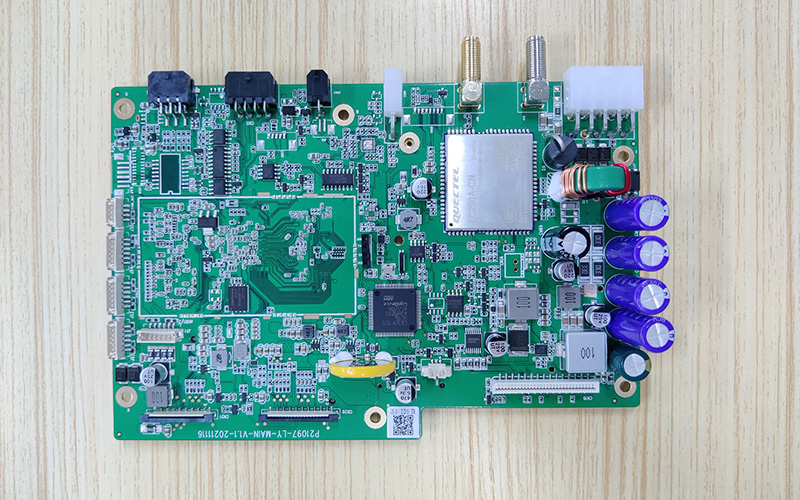

1. 工业传感器与网关：

1.1 设备特点：部署在工厂、野外等环境，可能面临宽温（-40°C ~ 85°C）、高湿、振动、粉尘及电磁干扰等挑战。

1.2 SMT与PCBA加工应用：其PCBA加工的核心是“加固”。从元件选型开始，就必须选择工业级或汽车级宽温器件。在SMT贴片加工中，焊料通常选用可靠性更高的锡银铜合金，并可能采用底部填充胶工艺对BGA等大型芯片进行加固，以抵抗热循环应力导致的焊点疲劳。加工完成后，几乎所有的板子都会经历一道重要的后工序——三防漆涂覆，在PCBA表面形成一层保护膜，防潮、防霉、防盐雾。

2. 智能电表/水表：

2.1 设备特点：安装后预期寿命长达10年以上，且安装在楼道、井下等不可控环境中，要求极高的长期可靠性和数据准确性。

2.2 SMT与PCBA加工应用：除了上述工业级的加固要求外，智能表计类设备通常有专用的计量芯片，对时钟电路的稳定性要求极高。在SMT贴片加工时，为晶振、计量芯片等关键部件设计，独立的焊接温度曲线和屏蔽措施非常重要。PCBA加工的测试环节也极其严格，需要进行全功能的老化测试，确保每一块出厂的产品，都能在极端环境下稳定工作数十年。

3. 车联网终端：

3.1 设备特点：需要满足汽车电子的零缺陷质量，标准和AEC-Q100等可靠性认证，同时适应车辆内部的剧烈振动和温度变化。

3.2 SMT与PCBA加工应用：车规级的PCBA加工代表了电子制造的最高标准之一。工厂必须通过IATF 16949质量管理体系认证。SMT贴片加工的每一个环节都有严苛的SPC（统计过程控制）监控，物料追溯必须精确到每个批次的每个元件。会广泛应用AOI（自动光学检测）、X-Ray检测（用于查看BGA焊点内部）和飞针测试等多种检测手段，确保接近100%的良率。对焊接空洞率等指标有明确的上限规定。

四、农业物联网与特种环境应用案例

这类应用进一步拓展了SMT贴片加工技术的适应边界。

1. 农业环境监测传感器：

1.1 设备特点：长期暴露于户外，承受日晒雨淋、高湿和化学肥料蒸汽的腐蚀。

1.2 SMT与PCBA加工应用：在完成标准的SMT贴片加工和PCBA加工后，防护处理是关键。通常会采用厚度更高的三防漆，或者针对金属触点部分进行额外的镀金处理以提高耐腐蚀性。设备的封装外壳设计需要与PCBA的防护等级相匹配，共同达到IP67甚至更高的防护标准，确保内部电子系统的长期存活。

2. 资产追踪标签：

2.1 设备特点：通常使用低功耗广域网技术，尺寸小巧，附着于物流托盘、集装箱甚至牲畜身上，对成本和抗冲击性有双重需求。

2.2 SMT与PCBA加工应用：为了极致降低成本，可能采用低成本材料的PCB和标准商业级元件。但SMT贴片加工的工艺控制不能放松，特别是对设备中唯一的“贵重”部件——射频芯片的焊接必须保证良好。结构设计上，可能会将PCBA加工的用硅胶等方式直接固定在外壳内，避免元器件因摔落而脱焊。

五、医疗物联网：高可靠性要求的精密制造范式

在医疗电子领域，某可穿戴健康监测设备的PCBA加工采用电源管理芯片与MCU的协同设计，将待机功耗降至3μA。通过AOI、X-ray检测焊点质量，结合温度循环试验（1000次循环）确保焊点失效率＜5ppm。某智能医疗终端集成硬件安全模块（HSM），实现AES-256加密运算，使数据传输抗攻击能力提升3个数量级。

针对植入式医疗设备，某项目采用SnAgCu系焊料的无铅化工艺，通过优化回流焊接窗口，将焊接空洞率控制在3%以内。采用SEM/EDS分析界面金属化合物形态，结合染色与渗透试验定位微小裂纹，建立三级检测体系（在线AOI、X-ray、ICT）使缺陷拦截率达到99.9%。某远程医疗监护终端的PCBA加工中，通过将LTE天线与GPS天线呈90°交叉布置，使辐射效率提升2.3dB，确保数据传输稳定性。

选择具备深厚工艺积累、严格质量体系和前瞻技术能力的SMT贴片加工与PCBA加工服务伙伴，将成为物联网产品开发者赢得市场竞争的关键一步。

六、物联网设备对电子制造工艺的核心要求与SMT的价值

物联网设备种类繁多，形态各异，但它们对内部的电子制造工艺存在一些普遍的、严格的要求，这直接决定了SMT贴片加工与PCBA加工成为不可或缺的选择。

1. 微型化与高密度集成：大多数物联网设备，尤其是消费类和移动类设备，对外观尺寸和内部空间有极致追求。这要求电路板必须在更小的面积上，集成更多的功能，实现更高的连接密度。SMT贴片加工允许电子元器件，以表面贴装的形式紧密排列在PCB两面，相比传统的穿孔安装技术，能大幅减少空间占用，是实现设备微型化的首要技术前提。

2. 高性能与信号完整性：物联网设备需要实时处理传感器数据、运行通信协议（如Wi-Fi， BLE， LoRa， NB-IoT）并可能进行本地边缘计算。这意味着高速数字信号、高频射频信号和微弱模拟信号，可能共存于同一块板上。SMT贴片加工的自动化高精度贴装，确保了细小间距的BGA（球栅阵列）、QFN（方形扁平无引脚）等先进封装芯片被准确焊接，保证了电气连接的可靠性。精密的PCBA加工流程（如严格的锡膏印刷控制、氮气保护回流焊）能有效减少虚焊、短路，确保高速信号传输的完整性。

3. 低功耗与高可靠性：许多物联网设备部署在无人值守或电池供电的环境中，要求极低的待机和工作功耗，同时必须能在各种环境（温湿度变化、振动等）下稳定工作数年。SMT贴片加工所使用的无源元件（如精密电阻、电容）和低功耗芯片本身是硬件节能的基础。更重要的是，整个PCBA加工过程的工艺控制——如焊接点的形态、焊料的均匀性、无铅工艺的应用——直接决定了电路板长期工作的电气稳定性和机械可靠性，是设备寿命的根本保障。

4. 可制造性与成本控制：物联网设备往往需要大规模生产以降低成本。SMT贴片加工是高度自动化的流水线作业，从锡膏印刷、元件贴放到回流焊接，均由精密设备完成，确保了生产效率和产品的一致性，使大规模、高质量的PCBA加工成为可能，从而摊薄单个设备的制造成本。

从精巧入微的智能穿戴设备，到坚固可靠的工业传感终端，从千家万户的智能家居核心到构建智慧城市的神经末梢，每一类物联网设备的成功落地与稳定运行，都深度依赖于高水准、定制化的SMT贴片加工与PCBA加工技术。这些应用案例清晰地表明，现代SMT贴片加工已远非简单的元件组装，而是融合了精密机械、材料科学、热力学和电子工程的前沿综合学科，是连接创新芯片设计与最终可靠硬件产品的桥梁。

SMT贴片加工在物联网设备中的具体应用案例有哪些？如某智慧工厂通过实时采集贴片机参数与AOI检测数据，结合炉温曲线仿真调整回流焊参数，将细间距元件（0.35mm pitch）的印刷合格率提升至99.2%，同时降低40%试错成本，体现PCBA加工在工业级应用中的高效与精准。
