SMT贴片加工的工艺流程是什么？

SMT贴片加工的工艺流程是什么？

SMT贴片加工工艺涵盖精密制造与智能控制：首道工序为锡膏印刷，采用阶梯钢网适配不同高度焊盘，刮刀压力控制在8~12N/cm²，速度设定50~150mm/s以确保填充率≥75%。元件贴装阶段依赖六轴联动贴片机，针对0402微型件采用真空吸嘴与振动飞达供料，贴装压力误差≤±0.1N；而BGA芯片需借助共聚焦传感器识别中心坐标，角度偏差不超过±0.5°。回流焊接时按JEDEC标准设置四段温度曲线，峰值温度达245℃（无铅工艺），配合氮气保护降低空洞率至2%以下。那么SMT贴片加工的工艺流程是什么呢？

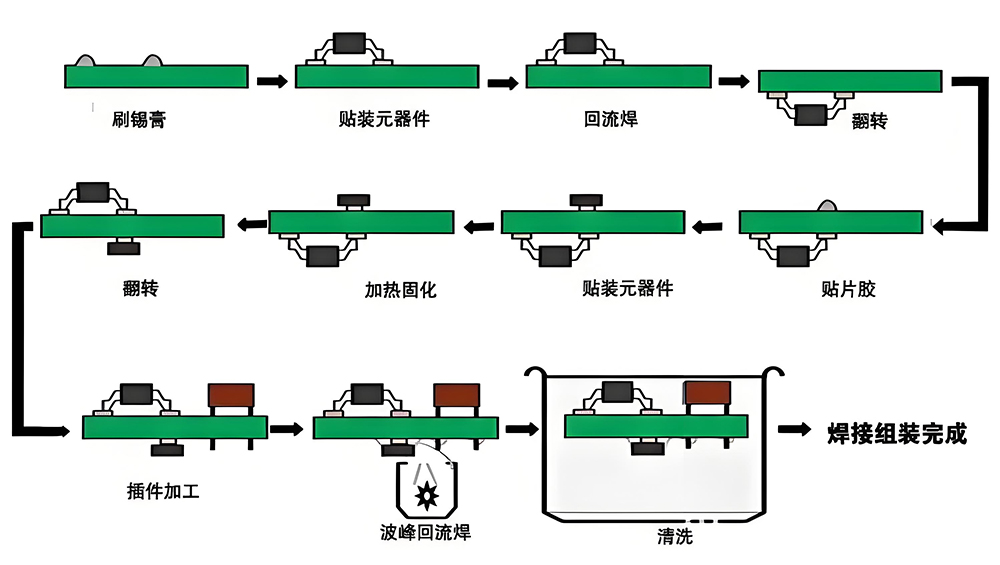

一、SMT 贴片加工核心工艺流程解析

① PCB 板预处理：奠定加工基础

PCB（Printed Circuit Board，印刷电路板）作为电子元器件的载体，其预处理质量直接影响后续贴片精度。预处理流程包括：

1. 开箱检验：核对 PCB 板规格（尺寸、层数、材质）、表面处理工艺（沉金、OSP、喷锡等），检查是否存在变形、划伤或氧化问题，如高频电路常用罗杰斯板材，需特别注意其热膨胀系数匹配性。

2. 烘烤除湿：针对储存环境湿度超标的 PCB，需在 120±5℃条件下烘烤 4-8 小时，消除基材吸水导致的爆板风险。此步骤对多层 HDI 板尤为重要，可避免回流焊时出现分层缺陷。

3. 定位基准校准：通过光学定位系统（MARK 点识别）建立 PCB 坐标系，确保贴片机精准定位。MARK 点设计需遵循 IPC-7351 标准，直径≥1mm，周围留 3mm 无干扰区域。

② 锡膏印刷：构建电气连接桥梁

锡膏印刷是 SMT 加工的关键工序，直接影响焊点可靠性。其工艺控制要点如下：

1. 钢网制作：根据 PCB 焊盘设计采用激光切割或电铸成型，开口比例通常为 1:1（面积比），厚度控制在 0.1-0.15mm（对应 0402 元件）。对于 BGA 芯片，需采用阶梯钢网（Step Stencil）保证不同高度焊盘的锡量一致性。

2. 印刷参数优化：刮刀速度设定为 20-80mm/s，压力 0.3-0.5kg/cm²，脱模速度 0.1-0.3mm/s，如0603 电阻印刷时，速度过快会导致锡膏扩散，压力不足则易产生缺锡。

3. 质量检测：采用 3D 锡膏检测仪（SPI）测量厚度偏差（±10%）、面积覆盖率（≥75%），重点监控 QFN 元件底部锡膏填充情况，避免空洞缺陷。

③ 元器件贴装：高精度自动化作业

贴片环节需实现微米级精度控制，涉及以下关键技术：

1. 飞达选型与配置：根据元件类型（被动元件/IC 芯片）选择电动/气动飞达，间距误差≤±0.05mm，如0402 电容贴装需采用专用小孔径飞达，防止卡料。

2. 吸嘴系统优化：针对不同元件尺寸配备真空吸嘴（Φ0.2-2.0mm），BGA 芯片采用防静电陶瓷吸嘴，避免静电损伤。贴装压力控制在 0.1-0.3N，防止压坏元件。

3. 视觉定位补偿：通过飞行拍照系统实时校正元件偏移，X/Y 轴精度可达±25μm，θ 角偏差≤±0.05°。对于异形元件（如连接器），需定制吸嘴并编写专用贴装程序。

④ 回流焊接：冶金结合的形成过程

回流焊温度曲线设置是决定焊点质量的核心因素，需遵循 JEDEC J-STD-020 标准：

1. 预热区（80-120℃）：以 1-3℃/s 速率升温，去除助焊剂溶剂，时间控制在 60-120 秒。若升温过快，可能导致锡膏飞溅。

2. 保温区（120-150℃）：维持 60-90 秒，使助焊剂活化，均匀加热 PCB 各部位。此时需监测炉内氧含量，建议控制在 500ppm 以下。

3. 回流区（峰值 210-240℃）：持续时间 30-60 秒，确保锡膏完全熔融。无铅焊锡（Sn-Ag-Cu）的液相线温度约 217℃，需比有铅工艺高 30℃左右。

4. 冷却区（<100℃）：以 2-4℃/s 速率降温，形成细密晶粒结构。强制风冷可使焊点结晶更致密，但需避免温差过大导致 PCB 翘曲。

⑤ AOI 检测：全流程质量把控

自动光学检测（AOI）贯穿 SMT 加工全过程，分为三个阶段：

1. 锡膏检测（Post-Print AOI）：识别少印、多印、连锡等问题，分辨率可达 5μm，误判率<0.5%。

2. 贴装后检测（Post-Placement AOI）：检查元件偏移、反向、缺失，支持 01005 微小元件检测，通过深度学习算法提升复杂场景识别率。

3. 回流后检测（Post-Reflow AOI）：检测虚焊、立碑、桥接等缺陷，结合红外热成像技术可发现隐藏焊点问题。数据反馈至贴片机实现闭环控制。

SMT贴片加工的核心流程始于PCB预处理，需清洁板面并定位校准，确保焊盘无氧化且Mark点精准对齐。随后通过全自动印刷机将锡膏均匀漏印至焊盘，采用激光切割钢网控制开口精度，配合SPI检测仪实时监控厚度与覆盖率。

第三步由高速贴片机完成元件贴装，依据“从小到大”原则依次放置电阻、电容及IC芯片，利用视觉系统补偿位置偏差。最后经回流焊接炉五温区加热，使锡膏熔化形成冶金结合，冷却后通过AOI光学检测排查虚焊、偏移等缺陷，必要时进行手工返修或X射线透视验证BGA焊点质量。

二、特殊工艺场景应对策略

① 柔性电路板（FPC）贴装难点

FPC 因基材柔软易变形，需采取特殊措施：

1. 载板治具固定：采用磁性载板吸附 FPC，配合真空吸附防止移位。贴装压力降至 0.05-0.1N，避免折痕。

2. 低温焊接工艺：选用 Sn-Bi 低温锡膏（熔点 138℃），回流峰值温度控制在 160-180℃，减少热应力损伤。

3. 局部补强设计：在 FPC 接口处预贴 PI 补强板，提高机械强度，满足插拔测试要求。

② BGA/CSP 封装器件贴装要点

1. X-Ray 对位：采用在线 X-Ray 设备实时监测贴装位置，精度可达±10μm，确保球栅阵列共面性。

2. 底部填充工艺：回流后注入环氧树脂填充剂，通过毛细作用填满芯片与 PCB 间隙，增强抗震性能。固化温度 150℃，时间 30 分钟。

3. 超声振动辅助：在贴装过程中施加 40kHz 超声振动，破坏氧化膜，提升焊接润湿性，尤其适用于无铅焊料。

三、材料管理：稳定SMT贴片加工质量的前提

1. 元器件管理规范

元器件质量直接影响SMT贴片加工成品率：

1.1 供应商评估与选择：建立严格的供应商审核制度，确保元器件来源可靠

1.2 来料检验标准：制定详细的检验标准和抽样方案，包括外观检查、尺寸测量和可焊性测试

1.3 存储条件控制：敏感元件（如MSD元件）需按规定条件存储，防止受潮或氧化

2. 锡膏管理与使用规范

锡膏是SMT贴片加工的关键材料，其管理要点包括：

2.1 储存与回温管理：按规定温度储存，使用前充分回温（通常4小时以上）

2.2 使用时间控制：开盖后锡膏应在规定时间内使用完毕（通常不超过8小时）

2.3 黏度监测：定期检测锡膏黏度，确保印刷性能稳定

3. PCB板材处理与保管

PCB质量同样影响SMT贴片加工结果：

3.1 防潮处理：特别是高TG板材，需防止吸潮导致焊接缺陷

3.2 表面处理保护：如OSP板需注意有效期，避免表面处理层失效

3.3 使用前烘烤：对已吸潮的PCB进行适当烘烤（通常105°C，2.4小时）

四、人员培训与操作规范：SMT贴片加工效率的人力保障

1. 专业技能培训体系

高素质的操作人员是高效SMT贴片加工的保障：

1.1 分级培训制度：根据岗位需求设计不同层次的培训内容

1.2 理论与实操结合：不仅讲解原理，更要注重实际操作能力培养

1.3 定期考核评估：通过考核确保培训效果，识别需要改进的环节

2. 标准化操作流程(SOP)制定与执行

规范的操作流程可减少人为失误：

2.1 详细的操作指导书：每个工序都应有图文并茂的操作说明

2.2 关键参数记录：要求操作人员按规定记录重要工艺参数

2.3 变更管理流程：任何工艺变更都需经过评审和批准

3. 多技能人才培养

培养多技能人员可提高生产灵活性：

3.1 岗位轮换制度：让员工熟悉不同工序的操作，提高应变能力

3.2 异常处理培训：培养员工识别和处理常见问题的能力

3.3 持续学习机制：鼓励员工学习新技术和新工艺，保持竞争力

五、质量检测与过程控制：SMT贴片加工质量的最后防线

1. 全过程检测策略

在SMT贴片加工中实施全过程质量监控：

1.1 来料检验(IQC)：确保所有材料符合质量要求

1.2 过程检验(IPQC)：在各关键工序设置检查点，及时发现偏差

1.3 最终检验(FQC)：成品进行全面检测，防止不良品流出

2. 先进检测技术应用

采用现代化检测设备提高检测效率和准确性：

2.1 自动光学检测(AOI)：快速检测焊点质量和元件位置

2.2 X射线检测(X.ray)：检查BGA等隐藏焊点的质量

2.3 在线测试(ICT)：验证电路功能和连接性

3. 数据驱动的质量改进

利用质量数据进行持续改进：

3.1 缺陷统计分析：识别主要缺陷类型和发生规律

3.2 过程能力分析：评估各工序的稳定性和能力指数

3.3 纠正预防措施：针对系统性质量问题采取根本性解决方案

通过系统性地优化设备、工艺、材料、人员和检测五个关键环节，企业可以显著提升SMT贴片加工的效率和质量水平。在实际应用中需根据自身产品特点和生产条件，有针对性地选择最适合的优化策略，并建立持续改进机制，才能保持竞争优势。

六、行业发展趋势与技术创新

① 智能化升级方向

1. 工业物联网应用：通过MES系统实现设备互联，实时采集贴片机、回流焊等设备数据，利用AI算法预测维护需求，减少停机时间。

2. 数字孪生技术：构建虚拟产线模型，模拟不同工艺参数组合的效果，缩短新产品导入周期。某企业案例显示，试产次数由3次降至1次。

3. 协作机器人集成：在异形元件手动贴装工位引入六轴机械臂，配合AR眼镜指导操作，效率提升40%，错误率下降至0.1%以下。

② 新材料新工艺探索

1. 纳米银烧结技术：替代传统焊料，导热系数高达200W/(m·K)，适用于大功率器件封装。烧结温度仅需200-250℃，低于传统回流焊温度。

2. 嵌入式无源元件：将电阻、电容直接印制在PCB内部，节省贴片工序。采用加成法工艺，线宽/间距可做到<50μm。

3. 生物基助焊剂研发：提取天然植物成分制备环保型助焊剂，残留物可生物降解，满足RoHS+REACH双重认证要求。

七、质量控制体系与常见问题解决

① 关键质量指标监控

② 典型缺陷分析与对策

1. 立碑现象：因两端受热不均导致元件竖起。解决方案：调整回流焊温区温度分布，降低保温区斜率；优化元件布局，避免相邻焊盘热容量差异过大。

2. 锡珠产生：锡膏塌陷或阻焊层破损所致。改进措施：选用合适粒径锡粉（Type4-5），增大钢网开口间距；提高PCB阻焊层精度，确保焊盘边缘清晰。

3. 虚焊问题：表面污染或氧化造成。预防方法：加强PCB前处理清洗（离子污染<1.5μg/cm²）；对BGA器件进行提前烘烤（125℃，24小时）。

SMT贴片加工作为电子制造产业链的核心环节，其工艺流程涵盖PCB预处理、锡膏印刷、元器件贴装、回流焊接、质量检测等多个关键步骤。每个环节都需严格把控工艺参数，结合先进的检测技术和智能化手段，才能确保产品的高质量与可靠性。

SMT贴片加工的工艺流程是什么？前期实施数字化物料编码与恒温车间管控（22±2℃，湿度45%-65%RH），预防静电损伤与焊膏变质。生产中严格执行“三检制”——SPI检测印刷质量、贴装后AOI校验元件极性、回流后三维扫描识别冷焊问题。对于高频出现的立碑现象，通过调整保温区斜率≤2℃/s并缩小相邻焊盘热容量差异来改善。最终成品需经历功能测试与外观全检，分板后清洗残留助焊剂，包装出货前加贴防伪标签，全程可追溯至具体工单与设备参数。
