SMT贴片加工是否适用于大功率元件？

SMT贴片加工是否适用于大功率元件？

SMT贴片加工对大功率元件的适配性已得到充分验证，不少人担忧的散热、焊点可靠性问题，可通过选用陶瓷/铜基板、定制回流焊温度曲线、搭配高导热焊锡膏解决。相较于传统插件工艺，SMT贴片加工能提升元件贴装密度，降低寄生参数，优化电气性能，且在批量生产中显著降低成本，广泛应用于LED照明、储能设备等大功率场景，适配性无需置疑，那么SMT贴片加工是否适用于大功率元件呢？

一、SMT贴片加工是否适用于大功率元件

答案是明确的：SMT贴片加工完全适用于大功率元件，且在技术可行性、生产效率、产品性能、成本控制等方面展现出显著优势。随着SMT技术的升级、材料的创新以及工艺方案的优化，传统应用中的散热、焊接可靠性、机械强度等核心挑战已逐步得到解决，SMT贴片加工已成为大功率元件组装的主流工艺之一，在新能源汽车、工业电源、LED照明等领域得到广泛应用并取得成熟案例。

二、SMT贴片加工适用于大功率元件的技术可行性与核心优势

2.1 技术可行性：SMT工艺的精度与兼容性升级

首先是贴装精度的提升。大功率元件的封装尺寸通常较大，对贴装精度的要求虽低于微型元件，但仍需保证元件引脚与PCB焊盘的精准对齐。当前主流的高精度贴片机的贴装精度可达±0.03mm/3σ，重复定位精度±0.01mm，能够满足大尺寸功率元件（如50mm×50mm封装的IGBT模块）的贴装需求，同时贴片机的视觉识别系统，已升级为高清CCD相机+AI图像识别算法，可自动识别元件封装轮廓、引脚位置，即使是特殊封装的大功率元件，也能实现精准定位。

其次是焊接工艺的适配性优化，回流焊技术的进步的关键，传统回流焊炉的温度曲线控制精度较低，难以满足大功率元件对焊接温度的严格要求，而新一代回流焊炉（如HELLER 1913 MKIII）采用分区控温技术，可实现8-12个温区的独立温度调节，温度控制精度可达±1℃，能够根据大功率元件的封装类型（如陶瓷封装、塑料封装）、焊料特性，定制专属的回流焊温度曲线，确保焊锡层充分熔融、润湿，形成可靠的焊接接头。

大功率元件的封装形式正逐步向SMT兼容方向升级，传统插件式功率元件的占比持续下降，表面贴装式功率元件（如DFN、TO-252、TO-263封装的功率MOSFET，以及表面贴装型IGBT模块）的应用日益广泛。这些表面贴装式大功率元件的引脚设计，符合SMT贴片加工的工艺要求，可直接通过焊膏印刷、贴装、回流焊完成组装，无需额外修改工艺流程，大幅提升了SMT贴片加工的适配性。

2.2 核心优势：小型化、自动化与成本优化

一是助力产品小型化与高功率密度。在新能源汽车、储能设备等对空间要求严苛的场景中，产品的体积和重量直接影响整体性能。SMT贴片加工无需为元件引脚预留插入孔，可大幅提升PCB板的元件贴装密度，如在同一块100mm×100mm的PCB板上，SMT贴片加工可贴装的大功率元件，数量较插件工艺提升40%以上，同时表面贴装式大功率元件的封装高度通常低于插件式元件，有利于降低产品的整体厚度，实现电子设备的小型化、轻薄化设计。

以大功率LED照明灯具为例，采用SMT贴片加工的LED模组，体积较传统插件式模组缩小30%，功率密度提升50%，可更好地适配户外照明、汽车大灯等空间受限的场景。

二是提升生产效率与一致性。大功率元件的传统插件工艺依赖人工插装，不仅效率低下（人均每小时仅能插装数十个元件），且人工操作的不确定性易导致元件插装偏移、引脚弯曲等问题，影响产品一致性。

而SMT贴片加工实现了全自动化生产，一条SMT生产线每小时可贴装数千个大功率元件，生产效率较人工插件提升50倍以上，同时自动化生产流程可有效避免人工操作的误差，焊膏印刷量、贴装压力、焊接温度等参数均由计算机精准控制，产品合格率可稳定在99.5%以上，远高于传统插件工艺的95%左右。对于需要大批量生产的大功率电子设备（如新能源汽车电控模块、工业电源），SMT贴片加工的高效率、高一致性优势尤为突出。

三是降低生产成本与供应链风险。大规模量产场景中，SMT贴片加工的自动化生产，可大幅减少人工需求，一条SMT生产线仅需2-3名操作人员，而传统插件生产线需10-15名操作人员，人工成本降低70%以上。此外SMT贴片加工的物料损耗率更低，焊膏印刷采用钢网模板精准控制用量，物料损耗率可控制在0.5%以下，而插件工艺中元件引脚的剪切、折弯过程易导致元件损坏，物料损耗率可达3%以上。

四是优化电气性能与散热设计。SMT贴片加工中，大功率元件直接贴装在PCB板表面，元件引脚与PCB焊盘的连接距离更短，寄生电感和寄生电容更小，有利于提升大功率元件的开关速度和电气性能，尤其适用于高频工作的功率器件（如GaN器件、高频MOSFET）。

此外，SMT贴片加工可与PCB板的散热设计深度融合，如在PCB板上预留散热 pad、采用高导热系数的PCB基板（如铝基板、铜基板），通过SMT贴片工艺将大功率元件直接贴装在散热 pad 上，热量可通过散热 pad 快速传导至PCB板整体，再通过散热片或外壳散出，散热效率较传统插件工艺提升30%-50%。

2.3 行业应用现状：已落地的大功率元件SMT贴片案例

在新能源汽车领域，头部车企的电控系统中，IGBT功率模块的组装已全面采用SMT贴片加工。以比亚迪的IGBT 4.0模块为例，该模块采用表面贴装式封装，通过SMT贴片工艺将IGBT芯片、驱动芯片、续流二极管等元件集成贴装在陶瓷基板上，再经过回流焊完成焊接。

SMT贴片加工不仅实现了模块的小型化（体积较传统插件式模块缩小35%），还提升了模块的功率密度（可达300W/cm²），同时通过氮气回流焊技术，确保了焊点的可靠性，模块的使用寿命可达10年/15万公里，满足新能源汽车的严苛使用要求。

在工业电源领域，大功率开关电源产品，已全面采用SMT贴片加工工艺组装功率MOSFET、高压电容、大功率电阻等元件。以1500W工业电源为例，其内部PCB板采用SMT贴片加工，贴装了20余个TO-252封装的功率MOSFET和10余个高压电容，通过定制化的回流焊温度曲线，确保了焊点在高温、高负载环境下的稳定性，且生产效率较传统插件工艺提升3倍，生产成本降低25%。

在LED照明领域，大功率LED灯具均采用SMT贴片加工，以飞利浦的户外大功率LED投光灯为例，其COB LED模组通过SMT贴片工艺将数百颗大功率LED芯片直接贴装在铝基板上，再通过回流焊固定。SMT贴片加工确保了每颗LED芯片的焊接一致性，避免了传统手工焊接导致的亮度不均问题，同时铝基板的高导热系数与SMT工艺的紧密结合，使LED模组的散热效率提升40%，灯具的光衰率降低至5%/10000小时，使用寿命可达50000小时以上。

这些行业案例充分证明，在经过合理的工艺设计、材料选择和参数优化后，SMT贴片加工完全能够满足大功率元件的组装需求，且在生产效率、产品性能、成本控制等方面展现出显著优势。

三、SMT贴片加工与大功率元件的基础认知

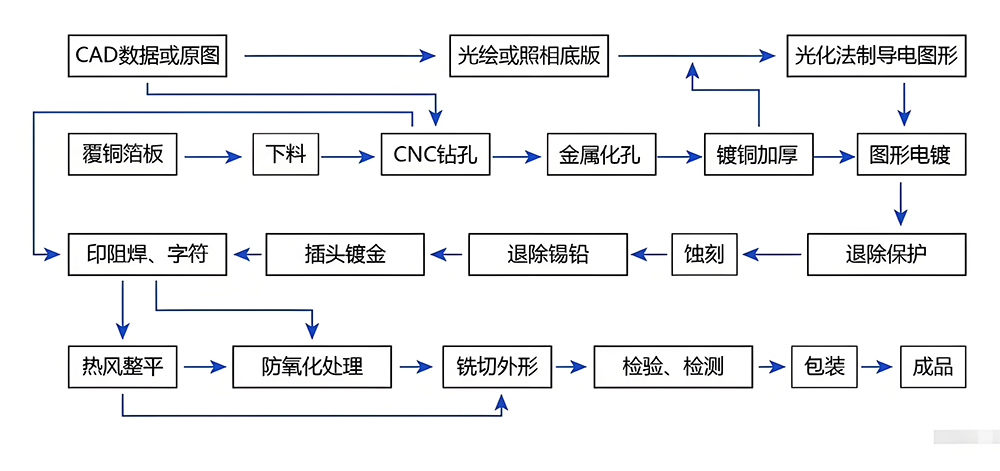

3.1 核心流程与技术优势

在技术优势方面，SMT贴片加工的核心竞争力体现在四个维度：一是小型化适配，SMT元件体积小、重量轻，可大幅缩小PCB板面积，满足电子设备“轻薄短小”的发展需求；二是自动化程度高，依托高精度贴片机、回流焊炉、AOI检测设备等自动化生产线，可实现大批量、高速度的元件贴装，生产效率较传统插件工艺提升3-5倍；三是焊接一致性好，通过精准控制焊膏印刷量、贴装压力、回流焊温度曲线等参数，能有效降低虚焊、假焊等缺陷率，产品合格率普遍达到99.5%以上。

四是成本优化，自动化生产减少了人工干预，降低了人工成本，同时元件贴装密度提升可减少PCB板用料，间接降低物料成本，尤其适合大规模量产场景。如今SMT贴片加工已广泛应用于消费电子、通信设备、汽车电子、工业控制、医疗设备等多个领域，成为电子制造业不可或缺的核心工艺。

3.2 大功率元件的界定标准、常见类型与应用场景

大功率元件是指在电子电路中承担高电压、大电流传输或转换功能，工作时功率损耗较大（通常额定功率≥1W，或工作电流≥5A、电压≥100V）的电子元件，其核心特征是发热量大、对散热和机械稳定性要求高。行业内对大功率元件的界定并无绝对统一标准，通常结合封装形式、工作参数、应用场景综合判断，常见类型主要包括以下几类：

1. 功率半导体器件：如IGBT（绝缘栅双极型晶体管）、功率MOSFET（金属-氧化物-半导体场效应晶体管）、SiC（碳化硅）器件、GaN（氮化镓）器件、整流桥、晶闸管等，广泛应用于新能源汽车的电控系统、工业变频器、光伏逆变器、储能变流器等设备中，承担电能转换与控制的核心功能；

2. 大功率LED元件：包括COB（Chip On Board）LED模组、大功率LED芯片（单颗功率≥1W），主要用于户外照明、工业照明、汽车大灯等场景，具有高亮度、长寿命的特点；

3. 大功率被动元件：如高压大容量电容（额定电压≥500V、容量≥10μF）、大功率电阻（额定功率≥2W）、高频电感等，常用于电源模块、高压设备中，起到滤波、储能、限流的作用；

4. 功率模块：将多个功率器件、驱动电路、保护电路集成封装的模块化产品（如IGBT功率模块、电源模块），具有集成度高、可靠性强的优势，是大功率电子设备的核心部件。

这些大功率元件的应用场景普遍，对电子设备的功率密度、散热性能、可靠性提出了严苛要求。以新能源汽车为例，其电控系统中的IGBT功率模块，需承受数百安培的工作电流，工作温度可达125℃以上，若组装工艺无法满足散热和机械稳定性需求，极易导致模块失效，影响整车安全；而工业电源中的大功率MOSFET则，需要在高频开关状态下稳定工作，对焊接的一致性和电气连接可靠性要求极高。

3.3 行业对“SMT贴片加工适配大功率元件”的争议焦点

一是散热能力的匹配性。大功率元件工作时会产生大量热量，传统SMT贴片加工中，元件通过焊盘与PCB板连接，热量主要通过焊锡层和PCB基板传导散热。但PCB基板（如FR-4）的导热系数较低（约0.3-0.5 W/(m·K)），焊锡层的散热路径较窄，对于发热功率较大的元件，可能导致热量积聚，进而影响元件性能甚至烧毁；而传统插件工艺中，元件引脚插入PCB板并通过波峰焊固定，引脚与PCB板的接触面积更大，且部分元件可通过引脚直接与散热片连接，散热效果相对更优。

二是焊接可靠性的稳定性。大功率元件的封装尺寸通常较大（如IGBT模块的封装尺寸可达50mm×50mm以上），重量也相对较重，传统SMT贴片加工的贴装压力、焊膏量控制难度较大，容易出现焊膏印刷不均、贴装偏移等问题；同时大功率元件在工作过程中会经历反复的热胀冷缩，导致焊锡层产生热疲劳应力，若焊接工艺参数不当，极易出现焊点开裂、虚焊等缺陷，影响产品寿命。

三是机械强度的满足度。部分大功率元件（如大型功率模块、高压电容）的重量可达数十克，而SMT贴片加工仅通过焊锡层将元件固定在PCB板表面，机械连接强度相对较弱。在一些存在振动、冲击的应用场景（如汽车、工业设备）中，元件可能因机械应力过大导致脱落或焊点失效，而插件工艺通过引脚插入PCB板的方式，机械固定效果更稳定。

SMT贴片加工应用于大功率元件的核心逻辑是“适配性优化”，即根据大功率元件的封装类型、功率等级、工作环境，针对性地选择高导热PCB基板、适配焊锡材料，优化回流焊温度曲线、强化机械固定结构、升级检测技术，构建“材料-工艺-结构-检测”的全流程解决方案，同时需规避“大功率元件只能用插件工艺”“SMT散热能力不足”等常见误区，充分利用SMT贴片加工的自动化、小型化、高一致性优势，实现大功率电子设备的性能升级和成本优化。

SMT贴片加工是否适用于大功率元件？从技术层面看，重载贴片机、X-Ray检测设备的应用，解决了大型功率元件的贴装与检测难题；散热上，通过散热pad设计、水冷辅助等方案，可满足高热密度元件需求。无论是新能源汽车电控系统，还是工业大功率电源，SMT贴片加工都以小型化、高可靠性的优势落地成熟案例，彻底打破“大功率元件不适配SMT”的误区。
