车间严格遵循ISO 9001质量体系，通过“人-机-料-法-环”五维管控确保良品率达99.8%。其SMT贴片电子加工能力覆盖消费电子、汽车电子等领域，并以绿色节能设计获LEED银级认证，践行环保责任。本文将围绕车间布局设计、设备技术特性、生产流程管控、质量保障体系、环保节能措施及未来发展规划等，几个维度展开深度解析，全面揭示百千成电子SMT贴片加工插件线车间的技术与创新应用。

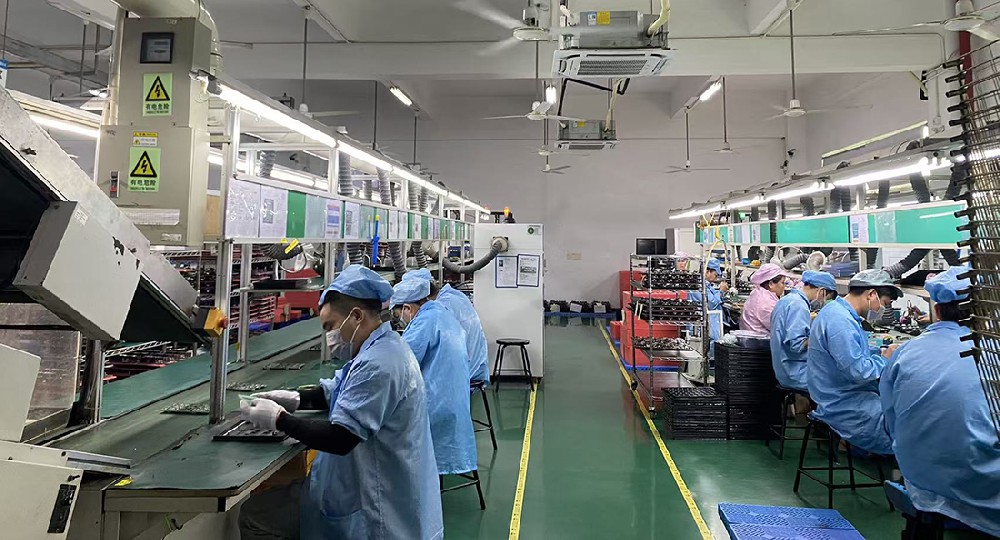

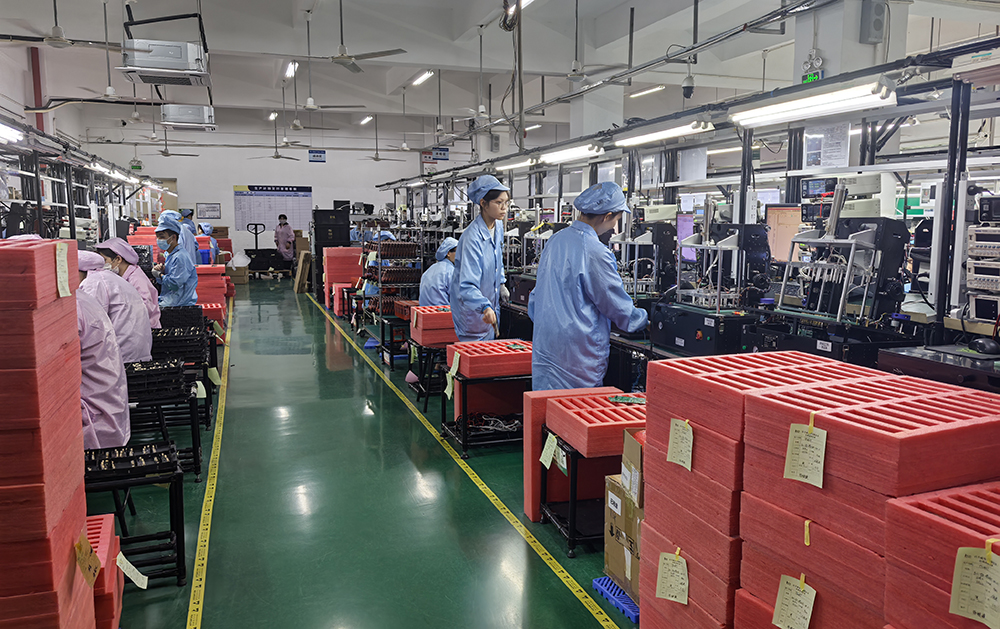

百千成电子SMT贴片加工插件线车间图

一、车间布局：科学规划赋能生产效率

百千成电子插件线车间采用“长条形流水线+模块化分区”的布局模式，总占地面积达8000平方米，划分为原料仓、预处理区、SMT贴装区、检测区、包装区五大功能模块。车间中央设置宽2米的物流主通道，两侧对称分布12条全自动生产线，每条线长60米，可同时容纳300名操作员进行协同作业。

这种布局设计实现了三个核心优势：其一，通过U型物料流动路径减少运输距离，使元件从入库到贴装的时间压缩至15分钟内；其二，采用防静电地板与恒温恒湿系统，确保车间温度22±1℃、湿度45±5%的精密环境，满足SMT贴片电子加工对微米级精度的环境要求；其三，设置独立维修区与应急通道，确保设备故障时能在10分钟内完成维修响应，保障生产线持续运转。

二、核心设备：智能装备驱动精密制造

在设备配置方面，百千成电子插件线车间集成了，全求頂尖的SMT贴片电子加工设备矩阵。核心设备包括：

1. 高速贴片机：采用SIPLACE系列设备，贴装精度达±25μm，每小时可完成12万颗0201尺寸元件的贴装，支持01005超微型元件的精密作业；

2. 全自动印刷机：配备DEK印刷机，采用闭环控制技术实现，焊锡膏印刷厚度偏差≤5μm，确保PCB焊盘涂覆均匀性；

3. AOI光学检测系统：搭载基恩士XV系列检测仪，通过3D成像技术实现元件偏移、缺件、极性反向等缺陷的100%在线检测，检测速度与生产线同步达6米/分钟；

4. 回流焊炉：采用BTU回流焊系统，八温区梯度控制实现±1℃的温控精度，确保无铅焊料的完美熔接；

5. 智能物料塔：采用AGV小车与立体货架联动系统，实现2000种物料的精准配送，错误率低于0.01%。

这些设备通过MES系统实现全流程数据互通，形成“设备-物料-工艺”的闭环管理，确保SMT贴片电子加工的每个环节可追溯、可控制。

三、生产流程：标准化作业保障质量稳定

百千成电子插件线车间的生产流程，严格遵循ISO 9001质量管理体系，分为六大标准化步骤：

1. 原料检验：对进厂PCB进行外观检测、厚度测量、阻抗测试，确保基材符合IPC-A-600标准；

2. 锡膏印刷：通过全自动印刷机完成焊锡膏涂布，采用SPI锡膏厚度检测仪进行实时监控；

3. 元件贴装：高速贴片机按BOM清单完成电阻、电容、IC等元件的精准贴装，位置精度通过CCD视觉系统校准；

4. 回流焊接：在氮气保护环境下完成焊料熔接，形成可靠的电气连接；

5. 在线检测：AOI系统对贴装后的PCB进行全表面检测，缺陷板自动分流至返修区；

6. 包装出货：合格产品经真空包装后进入成品仓，通过条码系统实现全生命周期追踪。

该流程通过“PDCA循环”持续优化，单板生产周期从45分钟压缩至28分钟，良品率提升至99.8%，远超行业平均水平。

四、质量保障：多维体系构筑品质长城

为确保SMT贴片电子加工的高质量输出，百千成电子插件线车间构建了“人-机-料-法-环”五维质量保障体系：

1. 人员培训：操作员需通过IPC J-STD-001焊接标准认证，定期开展技能比武与质量意识培训；

2. 设备维护：实施TPM全员生产维护制度，每日进行设备点检，每月进行精度校准，每季度进行大修保养；

3. 物料管控：采用“先进先出”原则管理物料，通过XRF荧光光谱仪检测焊料成分，确保符合RoHS标准；

4. 工艺优化：通过DOE实验设计优化锡膏印刷压力、贴装高度等参数，建立标准化作业指导书；

5. 环境监控：实时监测温湿度、静电电压、尘埃粒子浓度，确保环境参数符合IPC-1601标准。

该体系通过ISO 14001环境管理体系认证，实现了从原料到成品的全程质量可控。

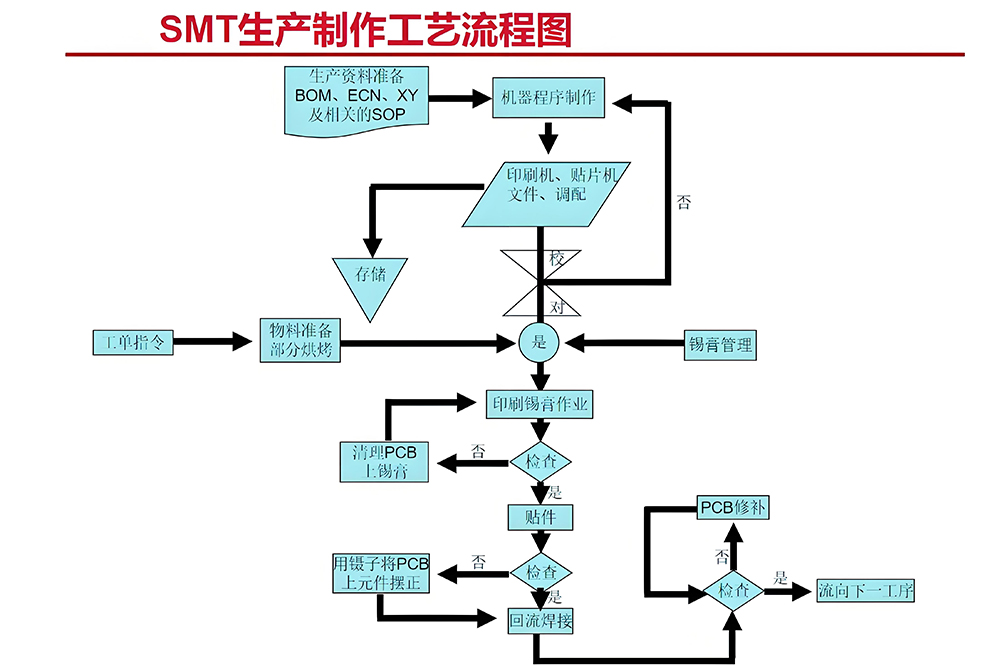

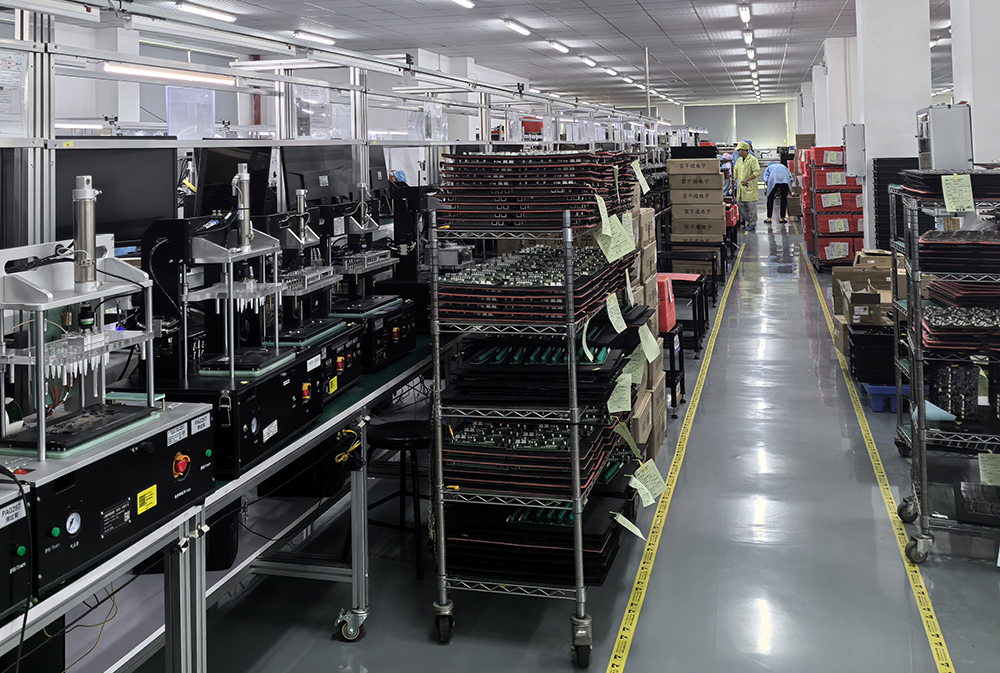

百千成电子SMT贴片加工车间工艺流程图

五、智能化升级引领行业变革

1. 数字化：建设工业互联网平台，实现设备数据、生产数据、质量数据的实时采集与分析；

2. 智能化：引入AI视觉检测系统，提升缺陷检测的准确率与效率；

3. 绿色化：推进光伏发电项目，计划在车间屋顶安装5000平方米太阳能板，年发电量达100万度。

通过这些举措，百千成电子插件线车间将进一步巩固，其在SMT贴片电子加工领域的領先地位，并推动整个电子制造行业的转型升级。

六、SMT贴片加工基础流程与元件间距核心地位

SMT贴片加工包含PCB准备、焊膏印刷、元件贴装、回流焊接、检验测试等标准化流程。其中元件间距设计贯穿于整个生产周期，直接影响电路板的电气性能、热管理效能及长期可靠性。根据IPC-7351B行业标准，一般组装密度下，片式元件间距需保持1.25mm，SOIC与QFP等封装器件间距需达到2mm，而PLCC器件间距则需2.5mm以上。这些基础间距标准为高密度电路设计提供了基准框架。

在混合组装场景中，插装元件与SMT贴片元件焊盘间距需≥1.5mm，这是为了避免焊接过程中因热膨胀系数差异导致的应力集中问题。值得注意的是，细间距器件（引脚间距≤0.65mm）须布设在PCB同一表面，以规避二次回流焊接可能引发的翘曲变形风险。以BGA器件为例，其周边需预留3mm禁布区，理想状态下应扩展至5mm，这为焊球均匀受热与可靠成型创造了必要空间。

七、行业标准与工艺控制的协同效应

IPC-7351B标准明确规定，常规元器件间距应控制在0.5-1mm区间。对于高频电路或高压电路，需根据电流密度与电磁兼容需求扩大间距。以某医疗设备电源模块为例，通过将高压电容间距由1mm扩展至1.5mm，成功抑制了电弧放电现象，产品EMC测试一次性通过率提升40%。

在工艺控制层面，AOI光学检测系统可实现±0.05mm的间距检测精度。首件检测制度确保批量生产前验证工艺稳定性，老化测试则模拟长期使用环境，评估产品可靠性。某消费电子龙头企业的实践表明，实施严格的首件检测与老化测试后，产品返修率降低35%，客户满意度提升18%。

八、常见问题解析与解决方案

1. 元器件移位与焊接缺陷

贴片胶出胶量不均、初粘力不足、放置时间过长等问题易导致元器件移位。通过优化胶嘴设计、调整固化参数、控制PCB放置时间，可有效解决此类问题。某通信设备制造商通过引入智能胶量控制系统，使贴片移位缺陷率降低60%。

2. 焊接不良与虚焊冷焊

焊接参数设置不当、表面氧化污染、焊盘设计缺陷是常见诱因。通过实施焊膏检测、贴片精度控制、AOI检测等措施，可系统性提升焊接质量。某工业控制企业应用激光锡膏测厚仪后，焊膏印刷厚度一致性提升25%，焊接缺陷减少45%。

3. 热应力与机械应力控制

在新能源汽车场景中，浮动板对板连接器通过三轴浮动设计吸收基板错位应力，Z轴浮动0.5mm可有效缓解热机械应力。某车载控制器案例显示，采用该技术后，产品热循环测试通过率提升30%，使用寿命延长2倍。

九、前沿技术与未来发展趋势

01005超微元件的普及，焊盘间距已突破0.08mm极限。这种超密布局需配合纳米级模板印刷与AI视觉检测技术。某半导体企业樶新研发的智能贴片机，通过机器学习算法实时调整贴装参数，实现0.01mm级精度控制，生产效率提升50%。

在绿色制造趋势下，无铅焊料与低温焊接工艺对间距设计提出新挑战。研究表明，采用Sn-Bi合金焊料可降低焊接温度30℃，有效缓解热应力问题。某环保型电源模块通过优化间距设计与材料选型，实现碳足迹降低20%，符合欧盟RoHS 3.0标准。

十、质量控制与可靠性保障体系

全流程质量管控体系涵盖材料准备、设备校准、工艺监控、检测验证等环节。通过实施SPC统计过程控制，可实时监控关键参数波动。某知名代工厂的数据显示，建立完善的质量控制体系后，产品直通率提升至99.2%，客户投诉率下降40%。

在可靠性验证方面，加速寿命测试与HALT试验可有效暴露设计缺陷。某军工级产品通过-40℃~125℃温度循环测试，验证了间距设计的极端环境适应性。失效分析案例库的建立，为持续改进设计提供了数据支撑。

十一、环保节能：绿色制造践行社会责任

在环保节能方面，百千成电子SMT贴片加工插件线车间积极响应“双碳”战略，采取多项创新措施：

1. 节能设备：采用LED照明系统与变频空调，年节电量达120万度；

2. 废水处理：建设污水处理站，实现含铅废水零排放，处理后的中水用于车间绿化；

3. 废气治理：安装活性炭吸附+催化燃烧装置，VOCs排放浓度低于国家标准50%；

4. 循环经济：锡膏空罐、废PCB板等废弃物由专业机构回收处理，再生利用率达95%；

5. 绿色认证：获得LEED银级认证，成为电子制造行业绿色工厂标杆。

这些措施不仅降低了生产成本，更提升了企业的社会形象与品牌价值。

十二、行业应用：多元领域展现技术实力

百千成电子插件线车间，SMT贴片电子加工能力广泛应用于消费电子、汽车电子、工业控制、医疗设备等领域：

1. 消费电子：为华为、小米等品牌提供手机主板贴装服务，月产能达200万片；

2. 汽车电子：为博世、大陆集团生产车载ECU模块，满足AEC-Q100车规级标准；

3. 工业控制：为西门子、ABB定制工控板卡，适应-40℃~85℃宽温工作环境；

4. 医疗设备：为迈瑞医疗生产医疗影像设备主板，通过IEC 60601医疗安全认证。

这些案例充分证明了百千成电子插件线车间，在SMT贴片电子加工领域的专业能力与行业影响力。

百千成电子SMT贴片加工插件线车间以“高效布局+精密设备”为核心，采用长条形流水线设计，集成贴片机、AOI检测系统等尖端设备，年产能超千万级PCB板，是SMT贴片电子加工领域的标杆工厂，实现从元件贴装到成品组装的全流程自动化生产。其SMT贴片电子加工技术支撑工业控制、医疗设备等高要求场景，通过AI视觉检测与闭环工艺优化，持续引领电子制造行业的智能化、绿色化升级方向。
