smt贴片半导体封装工艺流程有哪些？

smt贴片半导体封装工艺流程有哪些？

smt加工是半导体封装的核心工艺，流程涵盖锡膏印刷、贴片、回流焊接三大环节。通过精密设备实现元件微米级定位，结合AI视觉检测确保质量，提升生产效率与产品可靠性，成为现代电子制造的支柱技术，下面是smt贴片半导体封装工艺流程有哪些详细攻略。

据行业数据显示，采用先进smt加工技术的企业，其产品良率可提升至99.2%以上，生产周期缩短30%，碳排放量降低40%。这一技术革新不仅推动了消费电子、汽车电子、工业控制等多领域的技术升级，更在绿色制造、数字孪生等前沿领域展现出巨大潜力。

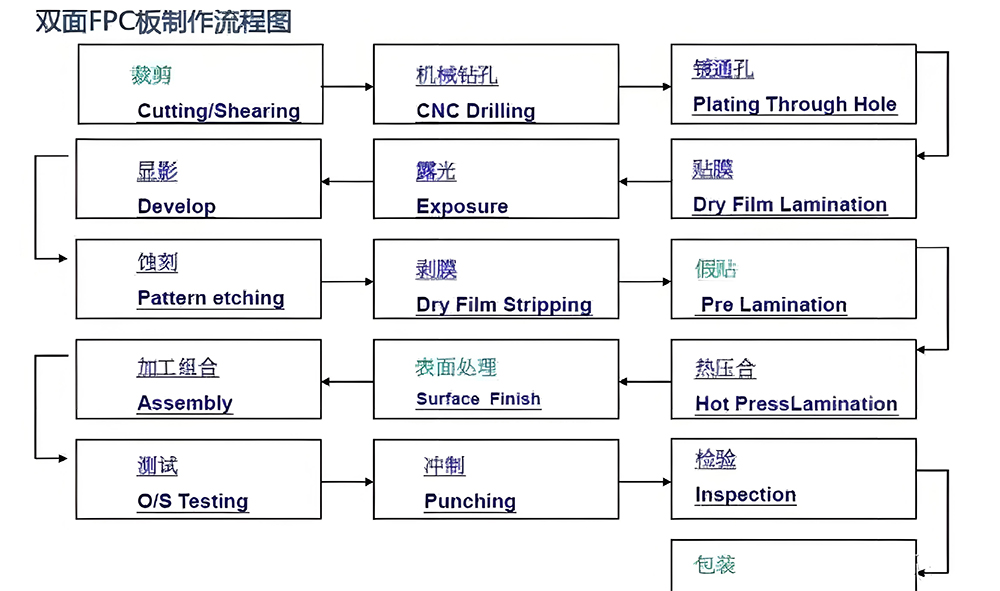

一、smt加工全流程工艺解析

1）锡膏印刷——精密制造的基石

锡膏印刷是smt加工的第壹道工序，其质量直接决定了后续贴装与焊接的可靠性。2025年行业标准要求采用3D-SPI自动检测系统，钢网开孔需满足“三径”原则：开孔直径=元件引脚宽度+0.05mm，开孔面积比控制在0.6-0.8。印刷压力需精确到0.1N级，刮刀速度建议设置25-35mm/s，确保锡膏填充率≥85%。以某头部企业生产线为例，通过引入AI视觉检测系统，锡膏印刷误判率已控制在0.05%以内，较传统工艺提升两个数量级。

在环境控制方面，生产车间需维持恒温22±2℃、恒湿45%-65%RH，配备三级空气过滤系统。针对01005等微型元件贴装，建议增设离子风装置消除静电干扰。某汽车电子厂商通过实施这一环境标准，其0201元件贴装成功率提升至99.8%，有效解决了因静电导致的元件损坏问题。

2）贴片工艺——智能装备的核心突破

贴片工艺是smt加工的核心环节，涉及六轴联动贴装头、激光高度传感器等精密设备的应用。贴装精度需达到±40μm@3σ，贴装压力曲线需通过压电传感器实时监测，避免元件引脚折损。对于0201元件，建议采用“先轻压后重压”的分段式贴装策略，通过压力曲线优化提升贴装稳定性。

在设备维护方面，吸嘴（Nozzle）需每月进行深度清洁，使用小钻头清除锡膏硬化形成的堵塞物。若吸嘴反光纸存在灰尘，将导致影像处理系统光亮度降低，影响贴片精度。某消费电子厂商通过实施严格的吸嘴保养制度，其贴片缺陷率降低至0.03%，设备综合效率（OEE）提升至85%。

3）回流焊接——工艺优化的关键节点

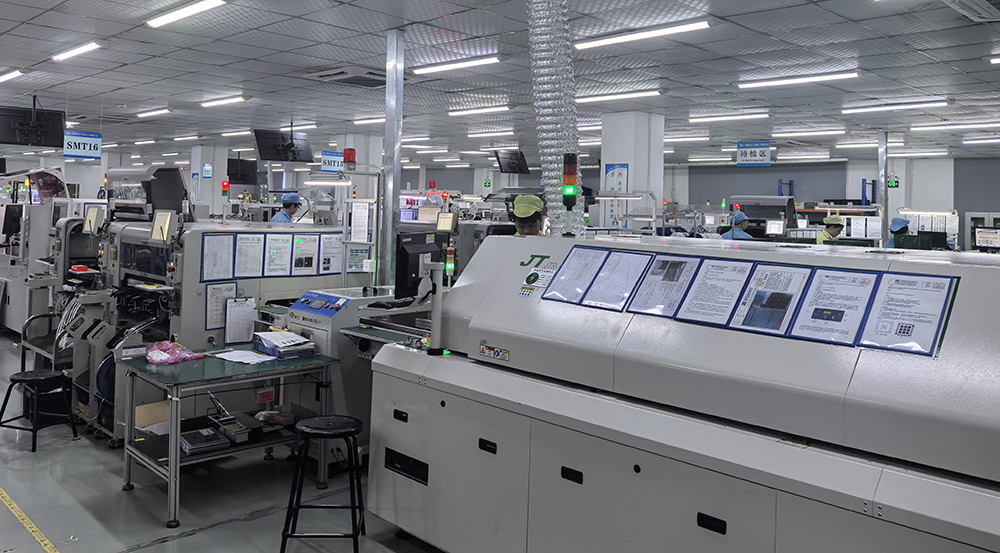

回流焊接是smt加工中实现电气连接的关键步骤。2025年推荐采用AI智能控温系统，实现炉温曲线实时优化。典型无铅工艺需设置四段升温区：预热区120-160℃（90-120s）、恒温区180-190℃（60-90s）、回流区235-245℃（30-50s）、冷却区≤4℃/s。采用氮气保护工艺可降低焊接空洞率至2%以下，提升焊接可靠性。

某工业控制企业通过引入深度学习驱动的视觉引导系统，实现PCB拼板Mark点自动识别，精度可达±10μm。该系统可自适应不同板材变形，确保贴装坐标自动补偿，将新品导入周期缩短30%以上。

4）质量管控——多维度检测与返修策略

在质量管控环节，需建立“三检制”体系：首件检测、巡检抽检、终检全检。AOI检测需覆盖元件偏移、极性反转、锡量异常等28类缺陷，AXI检测重点识别BGA焊点空洞、冷焊等隐性缺陷。检测算法需定期更新，确保对FC-CSP等新型元件的识别准确率≥99.2%。

返修流程需遵循“三步走”策略：先通过X-ray定位缺陷位置，再采用精密热风枪精确控温（±5℃），最后使用光学检测仪验证修复效果。某医疗设备厂商通过实施这一返修策略，其产品返修率降低至0.1%，客户满意度提升至98%。

二、SMT表面组装元器件的核心分类体系

1）无源元件：电路运行的基础支撑

无源元件是指在电路中无需外部电源即可工作，仅对电信号进行基础处理的元件，在各类电子设备中占比超过70%，是SMT加工中最常处理的元器件类型。其特点是结构相对简单、体积小巧，主要包括电阻、电容、电感三大类。

片式电阻作为电子电路中最基础的限流元件，采用陶瓷基片与金属膜层结构，具有精度高、稳定性强的优势。根据尺寸规格可分为多个系列，英制与公制的对应关系需在SMT加工中精准区分——如英制0603对应公制1608，而公制0603则对应英制0201。

电子产品微型化发展，01005（公制）超微型电阻已成为高偳消费电子的主流选择，其长度仅1mm、宽度0.5mm，对SMT加工的贴装精度要求达到±0.025mm级。在实际应用中，片式电阻的精度等级（如±1%、±5%）和功率规格（如1/16W、1/8W）需根据电路需求匹配，而SMT加工中的焊锡膏印刷厚度、贴装压力控制直接影响其焊接可靠性。

片式电容负责电路中的滤波、耦合与能量存储，主要分为陶瓷电容、钽电容和电解电容三类。陶瓷电容以其高频特性好、体积小的优势广泛应用于数码产品，常见尺寸从0402到1210不等，其中X7R材质电容具有稳定的温度特性，适合工业控制设备。钽电容则以容量大、漏电小著称，采用独特的封装规格（TANA、TAn b、TANC等），在SMT加工中需注意其极性防护，避免反向焊接导致失效。值得注意的是，微型SMD电容采用晶圆级封装技术，封装尺寸与裸片几乎一致，可大幅提升PCB组装密度，但对SMT加工的焊剂印刷均匀性要求极高。

片式电感主要用于电磁兼容与信号滤波，分为绕线式和叠层式两种。叠层式电感通过多层陶瓷叠层印刷线圈制成，体积小巧且无磁泄漏，适合手机、蓝牙耳机等便携设备；绕线式电感则具有更高的电感量，多用于电源电路。在SMT加工过程中，电感的磁芯易受机械应力影响，因此贴装设备需采用柔性吸嘴与精准压力控制，避免元件破损。

2）有源元件：电路控制的核心单元

有源元件是指需要外部电源驱动才能正常工作，具备信号放大、开关控制等主动功能的元件，包括晶体管、二极管等分立器件，是电子设备实现复杂功能的关键。这类元件封装形式多样，对SMT加工的温度曲线与引脚焊接精度要求严格。

片式二极管采用MELF或矩形贴片封装，负责电路中的整流、稳压与开关功能。常见的肖特基二极管具有正向压降小、响应速度快的特点，广泛用于高频电路；稳压二极管则需根据电路电压需求选择合适的稳压值，其封装尺寸多为0805或1206规格。在SMT加工中，二极管的极性识别是关键环节——通过视觉检测系统确认阴极标识，可有效避免错贴问题，而回流焊温度需控制在230℃以内，防止PN结损坏。

片式晶体管包括三极管与场效应管，主要采用SOT系列封装，如SOT23（小功率）、SOT89（中功率）等。三极管可实现信号放大与电流控制，在音频电路中不可或缺；场效应管则以输入电阻高、功耗低的优势用于数字电路开关。这类元件引脚间距通常为1.27mm，SMT加工时需通过钢网精准分配焊锡膏，避免出现桥连缺陷。对于汽车电子中使用的大功率晶体管，还需配合散热片贴装工艺，在SMT加工环节实现 thermal 管理设计落地。

光电器件作为特殊类型的有源元件，包括LED、光电二极管等，采用贴片封装时需兼顾光学性能与焊接可靠性。贴片LED在照明与显示设备中应用广泛，其发光强度与波长需与电路匹配，SMT加工中需注意避免贴装偏移影响光路设计；光电二极管则对封装密封性要求严格，在SMT加工后需通过气密性检测，防止水汽侵入导致灵敏度下降。

3）集成电路：系统功能的集成载体

集成电路是将多个电子元件集成在半导体芯片上的复杂器件，是电子设备的“大脑”。随着封装技术的迭代，SMT表面组装型IC已形成从低密度到高密度的完整封装体系，不同封装形式对应不同的SMT加工工艺要求。

3.1小外形封装IC：是最基础的贴片IC封装形式，引脚分布在器件两侧，间距多为1.27mm，常见引脚数从8脚到32脚不等。这类IC结构简单、成本较低，广泛用于家电控制电路，在SMT加工中兼容性强，普通贴片机即可实现精准贴装。其焊接质量主要取决于回流焊温度曲线的稳定性，需确保焊锡膏充分熔融且不产生虚焊。

3.2四方扁平封装IC：引脚分布在器件四边，引脚数可达数百个，间距樶小仅0.4mm，属于密脚距器件。QFP封装IC集成度较高，常用于单片机与逻辑电路，但其引脚细长易变形，对SMT加工提出严峻挑战。在实际生产中，需采用高精度贴片机（如FUJI NXTR A机型，贴装精度达±15μm）进行定位，并通过3D共面性检测确保引脚与焊盘充分接触，同时严格控制焊锡膏量防止桥连。

3.3球栅阵列封装IC：采用底部球形焊点替代传统引脚，焊点间距主要有1.27mm、1.00mm、0.80mm等规格，引脚数可轻松突破千个。BGA封装具有散热性好、电气性能优异的特点，是CPU、GPU等高性能芯片的艏选封装形式。但由于焊点隐藏在器件底部，SMT加工中需通过X射线检测设备确认焊接质量，解决了传统目视检测的盲区问题。针对BGA焊接中的气孔缺陷，HELLER推出的SCVR高速真空炉可在焊料熔融时去除气泡，显著提升焊接可靠性。

3.4芯片级封装IC：是当前微型化封装的代表，封装尺寸不超过芯片边长的1.2倍，焊点间距可小于0.5mm。这类IC主要用于智能手机、智能手表等便携设备，能在有限空间内实现超高集成度。CSP封装无需底部填充材料，但其微小的焊点对SMT加工精度要求极高，需采用MYPro A40贴片机等设备的MX7高速贴装头技术，通过14个独立电机控制吸嘴动作，确保贴装位置精准。在焊接后还需进行热冲击测试，验证焊点在温度循环中的可靠性。

先进封装IC 以Chiplet（小芯片）技术为核心，通过SMT加工将多个模块化芯片整合为系统级封装（SiP），是突破摩尔定律限制的关键方向。这类IC不仅要求各芯片间的贴装精度达到微米级，还需在SMT加工中实现热管理与信号完整性控制，目前已在高偳服务器与人工智能设备中实现规模化应用。

4）异型元件：特殊功能的定制解决方案

异型元件是指形状不规则、无法通过标准贴装流程处理的特殊元器件，其功能独特，在汽车电子、工业控制等领域不可或缺。这类元件通常需结合手工贴装与自动化设备的协同作业，是SMT加工柔性生产能力的重要体现。

连接器作为电路连接的桥梁，表面贴装型连接器包括板对板、线对板等类型，其接触点精度直接影响信号传输质量。这类元件多采用塑料外壳与金属引脚结构，尺寸差异较大，小至0402规格的微型连接器，大至100mm以上的板端连接器。在SMT加工中，连接器的定位精度需控制在±0.1mm以内，对于带锁扣结构的连接器，还需在贴装后进行机械压力测试，确保安装牢固。

传感器是实现设备智能化的核心异型元件，包括温度传感器、压力传感器等，封装形式多为定制化设计。汽车发动机控制系统中的温度传感器需耐受高温环境，其SMT加工需采用耐高温焊锡膏（液相线温度260℃）；而智能手机中的指纹传感器则对封装平整度要求极高，贴装时需通过动态高度补偿功能应对PCB翘曲问题。部分高精度传感器还需在SMT加工后进行校准测试，确保检测数据准确。

机电元件涵盖继电器、开关等具有机械结构的器件，在电路中实现物理通断控制。贴片继电器体积小巧但内部结构复杂，SMT加工时需避免贴装压力过大导致触点变形；轻触开关则需控制焊接温度，防止塑料基座软化影响手感。这类元件通常需在SMT加工的后段工序进行功能测试，通过自动化设备模拟按压或通断操作，筛选不良品。

此外变压器、蜂鸣器等异型元件也广泛应用于各类电子设备，其SMT加工需结合器件特性定制工艺方案——如变压器的磁芯需避免在贴装过程中产生磁滞损耗，蜂鸣器的发声孔需避开焊锡膏污染，这些细节都直接影响最终产品的功能实现。

smt贴片半导体封装工艺流程有哪些？其中包括锡膏印刷需严格控温湿与锡膏均匀性，贴片环节采用高精度设备实现微米级定位，回流焊接通过智能控温曲线保障焊接质量。全流程自动化与智能化，推动smt加工良率与效率双提升。通过实时监控与智能优化，提升生产透明度与可追溯性，结合绿色制造理念降低能耗，推动smt加工向智能化、可持续方向发展。
