smt贴片加工的检测与返修流程需从“芯”出发

smt贴片加工的检测与返修流程需从“芯”出发

SMT贴片加工的检测与返修是保障品质的核心环节，检测分三步，返修也分三级：轻微缺陷激光微调，BGA类用智能返修台植球重焊，致命缺陷直接淘汰。全程数据入MES系统，良率稳定在99%以上，客户订单交付更安心。本文将从一线工程师的视角，拆解当前行业前沿的smt贴片加工的检测与返修流程，为从业者提供可落地的经验参考。

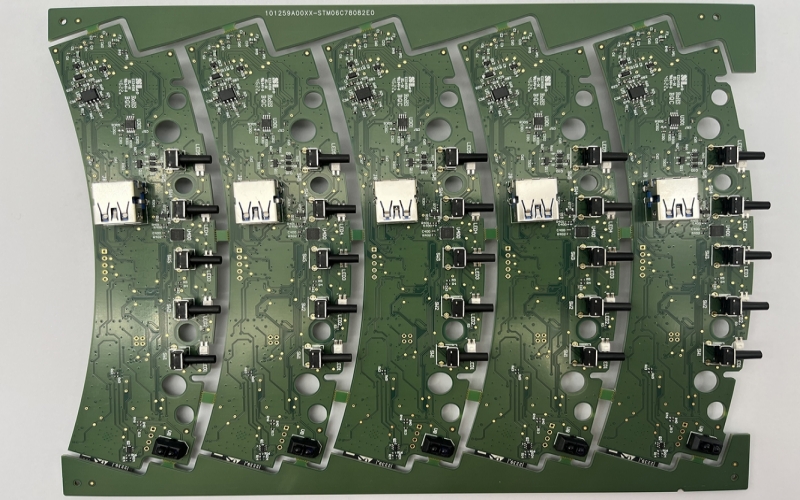

smt贴片加工的检测与返修流程需从“芯”出发图

一、SMT贴片加工检测流程

① 原材料检测

1. PCB板检测

在SMT贴片加工正式启动前，PCB板的质量检测是首道关卡。外观检查需借助高精度显微镜，仔细查看PCB板表面是否平整光滑，有无划痕、污渍、氧化等瑕疵。尺寸测量方面，运用专用的测量设备，对PCB板的长、宽、厚度以及各孔径等关键尺寸进行精确测量，确保与设计要求完全契合。

电气性能测试则通过专业测试仪器，验证PCB板的导电性、绝缘性以及线路的连通性等指标是否达标。如若PCB板表面存在细微划痕，可能会在后续焊接过程中引发短路问题；而尺寸偏差过大，将导致元器件无法准确安装。据行业数据显示，因PCB板质量问题引发的产品不良率约占总不良率的15% - 20%，所以严格把控PCB板质量至关重要。

2. 电子元器件检测

电子元器件作为SMT贴片加工的关键材料，其质量直接关乎产品的性能与可靠性。对于常见的电阻、电容、电感等元件，外观检查主要查看封装是否完好，丝印标识是否清晰、准确，引脚有无变形、氧化等情况，同时使用专业的电子测量仪器，如万用表、LCR测试仪等，对元件的电阻值、电容值、电感值等参数进行精确测量，与标称值进行比对，误差需在允许范围内。

以电阻为例，若实际阻值与标称值偏差过大，将影响电路中的电流、电压分配，进而导致整个电路功能异常。对于复杂的IC芯片等元器件，不仅要进行外观和参数检测，还需利用编程器等设备进行功能验证，模拟实际工作环境，测试芯片的各项功能是否正常，确保其在产品中能够稳定运行。在元器件检测环节，通过严格把控，可有效降低因元器件质量问题导致的产品不良率，提升产品整体质量。

② 印刷焊膏检测

1. 视觉检查

焊膏印刷是SMT贴片加工中的关键工序，其质量直接影响元器件的焊接效果。视觉检查主要依靠人工或自动化视觉检测设备，观察焊膏在PCB板焊盘上的印刷情况。查看焊膏是否均匀覆盖焊盘，边缘是否清晰锐利，有无粘连、桥接等现象。

若焊膏印刷不均匀，部分焊盘上的焊膏量过多或过少，在回流焊接时，易出现虚焊、短路或元件焊接不牢固等问题。如当两个相邻焊盘之间的焊膏发生粘连，在回流焊接过程中，就可能导致这两个焊盘之间形成短路，使电路无法正常工作。通过细致的视觉检查，能够及时发现这些明显的印刷缺陷，为后续工序提供良好的基础。

2. 厚度测量

除了视觉检查，焊膏厚度的精确测量也不可或缺。使用专业的测厚仪，如激光测厚仪、电感式测厚仪等，对印刷在焊盘上的焊膏厚度进行多点测量。不同的元器件和焊接工艺对焊膏厚度有特定的要求，一般来说，焊膏厚度公差需控制在±10% - ±15%之间。

过厚的焊膏在回流焊接时，容易产生大量锡珠，不仅影响焊点的外观质量，还可能引发短路故障；而过薄的焊膏则无法提供足够的焊料，导致虚焊、开路等问题。如在一些对焊接质量要求极高的电子产品中，如手机主板、航空航天电子设备等，焊膏厚度的微小偏差都可能对产品性能产生严重影响，因此通过精准测量焊膏厚度，并严格控制在工艺要求范围内，能够有效提升焊接质量，降低产品不良率。

③ 贴装检测

1. 首件确认

在批量贴装生产前，首件确认是确保贴装质量的重要环节。对首件PCB板进行全面检查，包括元器件的型号、规格是否与BOM清单一致，元器件的贴装位置是否准确，引脚与焊盘的对准情况是否良好，以及元件的极性是否正确等。

可采用自动光学检测（AOI）设备结合人工检查的方式进行。AOI设备通过高分辨率相机获取PCB板上元器件的图像信息，与预先设定的标准图像进行比对分析，快速检测出元器件的缺失、错贴、偏移、极性错误等问题。

人工检查则侧重于对一些AOI设备难以准确判断的细节进行复查，如微小元件的引脚焊接情况、元件与PCB板之间的贴合度等。只有首件确认合格后，才能进行大规模的批量生产。首件确认环节能够及时发现贴装程序中的错误或设备参数设置不当等问题，避免在批量生产中出现大量不良品，大大提高生产效率和产品质量。

2. 在线监控

在贴装过程中，采用实时在线监控系统对生产过程进行持续监测。通过在贴片机上安装传感器等设备，实时采集贴片机的运行参数，如贴装速度、贴装精度、吸嘴压力等，及PCB板的传输状态、元器件的供料情况等信息，同时利用工业相机对贴装过程中的元器件进行实时拍摄。

将图像数据传输至监控系统进行分析处理。一旦发现贴装过程中出现异常情况，如元器件贴装偏移超过允许范围、供料器缺料、设备运行参数异常等，监控系统将立即发出警报，并自动暂停生产线，以便操作人员及时进行调整和处理。

在线监控系统能够及时发现生产过程中的潜在问题，避免不良品的产生，确保生产过程的稳定性和连续性，有效提高产品的一次合格率。如某电子制造企业在引入在线监控系统后，产品的一次合格率从原来的85%提升至95%以上，生产效率也得到了显著提高。

④ 回流焊接检测

1. 外观检查

回流焊接完成后，首先进行外观检查。通过肉眼或借助放大镜等工具，观察焊点的外观质量。焊点应饱满、光滑、有光泽，呈半月形，且与焊盘和元器件引脚之间形成良好的冶金结合。检查有无漏焊、虚焊、连焊、焊点过大或过小等缺陷，以及PCB板表面是否有焊接残留物、元器件是否有损坏等情况。

漏焊会导致电路开路，使相关功能无法实现；虚焊则可能在产品使用过程中因接触不良而引发间歇性故障；连焊会造成短路，损坏电路中的其他元器件。外观检查是一种简单直观的检测方法，能够快速发现一些明显的焊接缺陷，但对于一些内部隐藏的缺陷，还需要借助其他检测手段进一步确认。

2. X射线检测

对于一些采用BGA（球栅阵列）、CSP（芯片级封装）等封装形式的元器件，其焊点位于元器件底部，无法通过外观检查直接观察到焊点质量。此时，X射线检测成为必不可少的检测手段。X射线检测设备利用X射线穿透PCB板和元器件，对焊点内部结构进行成像分析。

通过观察X射线图像，可以清晰地看到焊点的形状、大小、内部是否存在空洞、裂纹、开路、短路等缺陷。如在BGA封装的芯片焊接中，X射线检测能够准确检测出焊点内部的空洞率是否符合要求。空洞的存在会降低焊点的机械强度和电气性能，在产品长期使用过程中，可能导致焊点失效，引发产品故障。

一般对于高偳电子产品，BGA焊点的空洞率要求控制在10% - 20%以内。X射线检测能够有效检测出这些内部隐藏缺陷，为产品质量提供有力保障，广泛应用于航空航天、医疗电子、通信设备等对产品质量和可靠性要求极高的领域。

3. 功能测试

完成物理连接检测后，还需对PCB板进行功能测试，以验证其各项功能是否符合设计要求。功能测试通常在专门的测试平台上进行，根据产品的功能特点和技术指标，模拟实际工作环境，对PCB板施加相应的输入信号，然后检测其输出信号是否正常。

如对于一块手机主板，功能测试可能包括对其通话功能、数据传输功能、WiFi连接功能、蓝牙功能、摄像头功能等进行全面测试。通过功能测试，能够发现一些因焊接不良、元器件性能异常或电路设计缺陷等原因导致的功能性故障。功能测试是对产品整体性能的综合检验，只有通过功能测试的PCB板才能进入下一工序或作为成品交付使用。

在实际生产中功能测试的通过率，是衡量产品质量和生产工艺水平的重要指标之一。对于一些复杂的电子产品，功能测试可能需要进行多轮次、全方位的测试，以确保产品在各种工况下都能稳定可靠运行。

⑤ 成品检验

1. 外观复检

在所有生产工序完成后，对成品进行外观复检，再次检查产品的外观是否存在瑕疵，如外壳是否有划痕、变形，标识是否清晰完整，接口是否有损坏等。确保产品外观符合质量标准和客户要求，给客户留下良好的第壹印象。

外观复检虽然相对简单，但却是产品质量的直观体现，任何外观缺陷都可能影响客户对产品的信任度和满意度。如在消费电子产品市场，产品外观的精美程度往往是吸引消费者购买的重要因素之一，因此生产企业泌须重视外观复检环节，严格把控产品外观质量。

2. 清洁度检查

检查成品表面的清洁度，确保产品表面无灰尘、油污、助焊剂残留等污染物。残留的污染物可能会影响产品的电气性能，在长期使用过程中，还可能导致腐蚀、短路等问题，降低产品的可靠性和使用寿命。

对于一些对清洁度要求极高的电子产品，如医疗设备、航空航天电子设备等，通常会采用专门的清洁工艺和检测手段，确保产品表面达到极高的清洁标准。如在医疗电子设备生产中，可能会使用去离子水、专用清洗剂等对产品进行多次清洗，并通过粒子计数器等设备检测产品表面的颗粒污染物数量，确保符合相关卫生标准和质量要求。

3. 电气测试

再次对成品进行全面的电气性能测试，包括对产品的电源特性、信号传输特性、绝缘性能等进行检测，确保产品的电气性能稳定可靠，各项指标符合设计规范和行业标准。

如对于一款电源适配器产品，电气测试可能包括对其输出电压、电流的稳定性，过载保护功能，短路保护功能，以及绝缘电阻、接地电阻等参数进行测试。通过严格的电气测试，能够及时发现产品在电气性能方面存在的潜在问题，避免不合格产品流入市场，保障用户的使用安全和产品的正常运行。

4. 功能验证

进行功能验证，模拟产品在各种实际使用场景下的运行情况，对产品的各项功能进行全面、深入的测试，确保产品在不同工况下都能正常工作，满足用户的实际需求。

如对于一款智能手表产品，功能验证可能包括对其心率监测功能、运动轨迹记录功能、睡眠监测功能、消息提醒功能、蓝牙通话功能等在不同环境和使用条件下进行测试。

只有通过严格的功能验证，产品才能被认定为合格产品，进入包装出货环节。功能验证是对产品质量的把关，直接关系到用户对产品的使用体验和满意度，生产企业泌须高度重视，确保产品功能的稳定性和可靠性。

二、SMT贴片加工返修流程

① 不良品定位与分析

1. 依据检测结果确定不良位置

当产品在检测过程中被判定为不良品后，首先需要根据检测设备提供的检测数据和图像信息，准确确定不良品的具体位置和缺陷类型。如通过AOI检测发现某一焊点存在虚焊问题，或通过X射线检测发现BGA封装芯片内部存在焊点开路缺陷等。

明确不良位置是进行返修的第壹步，只有精准定位，才能采取有效的返修措施。在实际生产中一些先进的检测设备，能够直接在检测报告中给出不良位置的坐标信息，方便返修人员快速找到问题所在。

2. 分析不良原因

针对确定的不良位置和缺陷类型，深入分析导致不良产生的原因。不良原因可能涉及多个方面，如原材料质量问题、生产工艺参数设置不当、设备故障、操作人员失误等。如若发现某一批次产品的多个焊点都出现虚焊现象，经分析可能是回流焊接温度曲线设置不合理，导致焊膏未能充分熔化，从而无法形成良好的焊点。

又如若某个元器件出现错贴问题，可能是贴片机的供料器故障，导致供料错误，或者是操作人员在编程时输入了错误的元器件贴装坐标。通过仔细分析不良原因，能够有针对性地制定返修方案，并采取相应的预防措施，避免在后续生产中再次出现类似问题。

在分析不良原因时，通常需要结合生产过程中的各种数据记录，如设备运行参数、物料批次信息、操作人员记录等，进行综合判断，同时对于一些复杂的不良现象，还可能需要借助专业的分析工具和技术，如扫描电镜（SEM）、能谱分析（EDS）等，对焊点或元器件进行微观分析，以确定根本原因。

② 返修工具与设备准备

1. 常用返修工具介绍

在SMT贴片加工返修过程中，需要使用一系列专业的返修工具。防静电烙铁是基本的工具之一，用于对焊点进行加热、熔化焊锡，实现元器件的拆卸和焊接。烙铁头的形状和尺寸应根据不同的元器件和焊点大小进行选择，以确保能够准确地对焊点进行加热，同时避免对周围元器件造成损伤。

吸锡器用于在拆卸元器件时，吸取焊点上多余的焊锡，使元器件能够顺利拆除。常见的吸锡器有手动吸锡器和电动吸锡器，电动吸锡器具有吸力大、吸锡速度快等优点，适用于对大量焊点进行处理。镊子用于夹持和放置微小的元器件，要求镊子的头部尖细、灵活，能够准确地操作元器件。

此外还需要配备焊锡丝、助焊剂、清洗剂等辅助材料。焊锡丝的成分和直径应根据焊接工艺要求进行选择，助焊剂能够帮助去除焊点表面的氧化物，提高焊接质量，清洗剂用于在返修完成后，清除PCB板表面残留的助焊剂和其他污染物。

2. 返修设备校准与调试

对于一些复杂的元器件返修，如BGA封装芯片的更换，需要使用专业的返修设备，如热风回流焊台、BGA返修工作站等。在使用这些设备之前，泌须对其进行严格的校准和调试，确保设备的温度控制精度、热风流量控制精度等关键参数符合返修工艺要求。

如热风回流焊台的温度偏差应控制在±5℃以内，以保证在加热过程中，能够使焊锡均匀熔化，同时避免因温度过高而损坏元器件或PCB板。BGA返修工作站需要对其光学定位系统进行校准，确保在拆卸和安装BGA芯片时，能够准确地将芯片放置在焊盘上，保证引脚与焊盘的对准精度。

设备的校准和调试通常需要按照设备制造商提供的操作规程进行，使用专业的校准工具和标准件，并定期对设备进行维护和保养，以确保设备的性能稳定可靠。在每次使用设备之前，还需要对设备进行预热和试运行，检查设备是否正常工作，各项参数是否设置正确。

③ 元器件拆卸

1. 针对不同元器件的拆卸方法

不同类型的元器件在拆卸时需要采用不同的方法和技巧。对于片式电阻、电容、电感等小型表面贴装元器件，由于其体积小、引脚短，通常可以使用防静电烙铁配合吸锡器进行拆卸。先将烙铁头加热焊点，使焊锡熔化，然后迅速使用吸锡器将熔化的焊锡吸走，同时用镊子轻轻夹住元器件，将其从焊盘上取下。

在拆卸过程中，要注意控制烙铁头的温度和加热时间，避免温度过高或加热时间过长导致元器件损坏或PCB板焊盘脱落。对于引脚较多的集成电路芯片，如QFP（四方扁平封装）、SOP（小外形封装）等，可采用热风枪进行拆卸。

将热风枪的温度和风速设置在合适的范围内，对着芯片引脚均匀加热，使所有引脚的焊锡同时熔化，然后使用镊子或专用的芯片拆卸工具将芯片从PCB板上取下。在使用热风枪时，要注意保持热风枪与芯片之间的距离和角度，避免局部过热对芯片造成损坏。

对于BGA封装的芯片，由于其焊点位于芯片底部，需要使用专门的BGA返修工作站进行拆卸。BGA返修工作站通过精确控制加热温度和时间，使BGA芯片底部的焊球均匀熔化，然后利用真空吸嘴将芯片从PCB板上吸起。在拆卸BGA芯片过程中，需要严格按照设备操作规程进行操作，确保加热过程的均匀性和稳定性，避免因温度不均导致芯片或PCB板变形。

2. 拆卸过程中的注意事项

在元器件拆卸过程中，无论采用何种方法，都需要特别注意以下几点。首先，要做好防静电措施，防止静电对元器件造成损坏。操作人员应佩戴防静电手环，工作台上应铺设防静电垫，使用的工具也应为防静电工具。其次要严格控制加热温度和时间，避免因过热对元器件和PCB板造成不可逆的损伤。

不同类型的元器件和PCB板对温度的耐受能力不同，需要根据具体情况进行合理调整。如一些塑料封装的元器件在高温下容易变形或损坏，因此加热温度不宜过高；而对于一些多层PCB板，由于其内部结构复杂，过度加热可能会导致层间分离等问题。

此外在拆卸过程中要小心操作，避免用力过猛导致元器件引脚断裂或PCB板焊盘脱落。特别是对于一些微小的元器件和精细的PCB板，更需要谨慎对待。在拆卸完成后，要及时对PCB板上的焊盘进行清理，去除残留的焊锡和助焊剂，为后续的元器件安装做好准备。

④ 焊盘清理

焊盘清理是SMT贴片加工返修过程中承上启下的关键环节，直接影响后续元器件安装和焊接的质量。在元器件拆卸完成后，PCB板上的焊盘往往会残留一些焊锡、助焊剂以及氧化层等杂质，若不彻底清理，会导致新的元器件无法与焊盘形成良好的连接，从而产生虚焊、假焊等问题。

对于普通的贴片焊盘，可使用防静电烙铁配合吸锡带进行清理。将吸锡带覆盖在焊盘上，用加热的烙铁头轻压吸锡带，使焊盘上残留的焊锡熔化并被吸锡带吸附。操作时要注意控制烙铁的温度和压力，避免因温度过高或压力过大导致焊盘脱落或损坏。清理完成后，用蘸有专用清洗剂的棉签擦拭焊盘，去除残留的助焊剂和其他污染物，确保焊盘表面干净、平整。

对于BGA、CSP等封装形式元器件对应的焊盘，清理难度相对较大。由于其焊盘密集且焊点较小，需要使用更精细的工具和方法。可采用专用的BGA焊盘清理工具，如带有助焊剂的铜丝球，配合热风枪进行清理。将铜丝球放置在焊盘上，用热风枪加热使焊盘上的残留焊锡熔化，同时轻轻转动铜丝球，将焊锡粘除。清理完成后，同样需要用清洗剂对焊盘进行清洁，并用显微镜检查焊盘是否存在变形、损坏等情况，确保焊盘符合安装要求。

⑤ 元器件安装

1. 新元器件的准备与检查

在进行元器件安装前，需要准备好符合规格要求的新元器件，并对其进行严格检查。检查内容包括元器件的型号、规格是否与BOM清单一致，外观是否完好，有无引脚变形、氧化、破损等情况，以及丝印标识是否清晰准确。

对于IC芯片等复杂元器件，还需要进行功能测试，确保其性能正常，同时要注意元器件的存储条件和有效期，避免使用受潮、过期或损坏的元器件。如对于MOS管等静电敏感元器件，在取用和存放过程中泌须采取严格的防静电措施，防止因静电损坏元器件。

2. 安装方法与技巧

不同类型的元器件安装方法和技巧有所不同。对于片式电阻、电容等小型元器件，可使用镊子夹持元器件，将其准确放置在对应的焊盘上，确保元器件的引脚与焊盘对齐。放置时要轻拿轻放，避免用力过猛导致元器件或焊盘损坏。

对于引脚较多的集成电路芯片，如QFP、SOP等，在安装时需要特别注意引脚与焊盘的对准。可先将芯片的一边引脚与对应的焊盘对齐，然后再慢慢调整芯片位置，使所有引脚都准确对准焊盘。在对齐过程中，可借助放大镜或显微镜进行观察，确保对准精度。

对于BGA封装的芯片，安装时需要使用BGA返修工作站的光学定位系统，将芯片精确对准焊盘。首先在焊盘上涂抹适量的助焊剂，然后将BGA芯片放置在焊盘上方，通过光学定位系统调整芯片位置，使芯片底部的焊球与焊盘一一对应。

定位完成后，利用返修工作站的加热装置对芯片进行预热和焊接，使焊球熔化并与焊盘形成良好的连接。在安装过程中，要确保元器件放置平稳，避免出现偏移、倾斜等情况，否则会影响焊接质量。

⑥ 焊接

1. 焊接方法选择

根据元器件的类型和特点，选择合适的焊接方法。对于小型片式元器件，可采用防静电烙铁进行手工焊接。焊接时先在焊盘上涂抹少量助焊剂，然后用烙铁头蘸取适量焊锡，快速焊接元器件的引脚。要注意控制焊接时间和温度，每个焊点的焊接时间一般不超过3秒，避免因焊接时间过长导致元器件或焊盘损坏。

对于引脚较多的集成电路芯片，可采用热风枪进行焊接。将热风枪的温度和风速设置在合适的范围内，对着芯片引脚均匀加热，同时用镊子轻轻按压芯片，使引脚与焊盘紧密接触。待焊锡熔化并形成良好的焊点后，停止加热，让芯片自然冷却。

对于BGA封装的芯片，泌须使用BGA返修工作站进行焊接。根据芯片的规格和焊盘的特点，设置合适的加热温度曲线，通过返修工作站的加热装置对芯片和焊盘进行均匀加热，使焊球熔化并与焊盘形成可靠的连接。焊接过程中，要严格按照温度曲线进行控制，确保焊接质量的稳定性和一致性。

2. 焊接质量控制

焊接质量的控制是保证返修效果的关键。在焊接过程中，要确保焊点饱满、光滑、有光泽，无虚焊、假焊、连焊等缺陷。焊接完成后及时对焊点进行外观检查，观察焊点的形状、大小是否符合要求，有无焊锡过多或过少的情况。对于一些关键焊点，还需要借助放大镜或显微镜进行仔细检查，确保焊点质量。

同时要注意焊接过程中的温度控制，避免因温度过高导致元器件损坏或PCB板变形。不同类型的元器件和PCB板对焊接温度的要求不同，需要根据实际情况进行合理调整。如对于塑料封装的元器件，焊接温度一般不宜超过260℃；而对于陶瓷封装的元器件，焊接温度可适当提高。

⑦ 返修后检测

1. 外观检查

返修完成后，首先对PCB板进行外观检查。查看元器件的安装位置是否准确，有无偏移、倾斜等情况；检查焊点的外观质量，是否饱满、光滑、有光泽，有无虚焊、假焊、连焊、焊点过大或过小等缺陷；同时检查PCB板表面是否有损坏、污染等情况。外观检查能够快速发现一些明显的返修缺陷，为后续的检测提供基础。

2. 电气性能测试

对返修后的PCB板进行电气性能测试，验证其各项电气指标是否符合设计要求。测试内容包括电源电压、电流、电阻、电容、电感等参数的测量，以及信号传输特性、绝缘性能等的检测。通过电气性能测试，能够发现一些因焊接不良、元器件性能异常等原因导致的电气故障，确保PCB板的电气性能稳定可靠。

3. 功能测试

进行功能测试，模拟产品的实际工作环境，对返修后的PCB板的各项功能进行全面测试。如对于一块嵌入式主板，功能测试可能包括对其处理器运行速度、内存读写能力、接口通信功能等进行测试。通过功能测试，能够验证PCB板在实际工作中的性能和稳定性，确保其能够正常工作。

4. X射线检测（针对特定元器件）

对于BGA、CSP等封装形式的元器件，在返修焊接完成后，需要进行X射线检测，检查焊点内部是否存在空洞、裂纹、开路、短路等缺陷。X射线检测能够直观地显示焊点的内部结构，确保焊接质量符合要求。如对于BGA芯片的焊点，通过X射线检测可以准确测量空洞率，确保其在允许范围内。

⑧ 返修后的处理

1. 清洁处理

返修完成并通过检测后，需要对PCB板进行清洁处理，去除表面残留的焊锡、助焊剂、清洗剂等污染物。可使用专用的清洗剂和清洁工具，如棉签、毛刷等，对PCB板表面进行仔细擦拭。清洁处理能够提高PCB板的绝缘性能，防止污染物对产品的电气性能产生不良影响，同时也有利于产品的外观质量。

2. 标识与记录

对返修后的产品进行标识，注明返修日期、返修内容、操作人员等信息，以便追溯，同时将返修过程中的相关数据和信息进行记录，包括不良品的位置、缺陷类型、不良原因、返修方法、检测结果等。这些记录不仅能够为后续的质量分析和改进提供依据，还能够帮助企业积累返修经验，提高返修效率和质量。

一条全自动SMT贴片生产线正24小时运转——精密的贴片机以每分钟20000次的频率精准取放元件，回流焊炉内红光流转，完成焊接的PCB板如银色河流般进入下一段工序。

但很少有人知道，这条看似“完镁”的产线背后，藏着一场与“毫米级误差”的暗战：某批次0402电阻偏移0.1mm，可能导致整批智能手表无法联网；一颗BGA焊球虚焊，足以让医疗设备在手术中出现数据中断。

在2025年的电子制造领域，“做得出”早已不是门槛，“做得精”“修得好”才是企业的生存法则。作为SMT贴片加工的核心环节，检测与返修流程不仅决定了产品的良率，更直接影响着客户的信任度与市场竞争力。

smt贴片加工的检测与返修流程需从“芯”出发图

三、为什么说“检测是SMT的生命线”？从来料到炉后的三重防线

在SMT贴片加工行业中，有一个被反复验证的公式：总成本=生产成本+质量成本。而质量成本中60%以上源于“事后返工”，因此真正的质量管控不是“出了问题再解决”，而是“在问题发生前拦截”。这也正是2025年头部SMT工厂普遍采用“三段式检测体系”的原因——从来料到炉后，每一道工序都设置了“质量闸门”。

1. 来料检测（IQC）：把问题挡在生产线外

来料质量直接决定了后续工序的风险系数。以常见的0402片式电阻为例，其尺寸偏差超过0.05mm就可能导致贴装偏移；IC芯片的引脚共面度若大于0.1mm，回流焊时很容易出现“立碑”现象。但在实际操作中，供应商提供的“出厂合格报告”往往只能作为参考，SMT工厂泌须建立自己的来料检测标准。

2025年的来料检测已从“人工目检+简单测量”升级为“自动化+数据化”模式。以百千成电子为例，其来料检测线配备了高精度3D AOI（自动光学检测）设备，可同时对元件的尺寸、颜色、焊盘外观进行扫描，配合AI算法比对数据库中的标准模型，0.02mm的偏差也能被精准识别。

更关键的是所有检测数据会实时同步至MES系统（制造执行系统），若某批次电容的ESR（等效串联电阻）值波动超过5%，系统会自动触发“停收预警”，并将问题反馈给供应商整改。

“我们曾遇到过一个案例：某批次0201电容的包装标识与实际规格不符，人工目检几乎无法分辨，但3D AOI通过测量电容的高度（0201电容标准高度0.8mm，实测0.75mm），立刻锁定了问题。”百千成工艺部经理王工回忆道，“如果没有这道检测，这批电容流入产线后，会导致5%的电路板因容量不足而失效，返工成本至少是检测成本的20倍。”

2. 炉前检测（首件+在线）：焊接前的“安检”

贴片完成后、回流焊之前，是另一个关键检测节点——炉前检测。此时的PCB板上已经贴满了元件，但尚未经过高温焊接，任何贴装偏差都有机会在焊接前修正。

首件检测是炉前检测的核心。按照IPC-A-610标准，工程师需要核对每一个元件的型号、位置、方向，重点检查BGA、QFN等精密器件的丝印是否与BOM表一致，IC引脚是否有变形、氧化。2025年，首件检测已从“人工核对”进化为“AI+人工双确认”：AI系统快速扫描首件PCB，生成检测报告，标记出可疑点（如偏移量接近临界值的电阻），工程师再通过显微镜重点核查，效率比传统方式提升了3倍。

在线检测则贯穿整个贴装过程。如贴片机的飞达（供料器）每供一次料，视觉系统就会拍照记录元件取料状态，若发现吸嘴未吸稳（如元件翘起），设备会立即停机报警；印刷机在完成钢网印刷后，SPI（锡膏检测仪）会扫描焊盘上的锡膏厚度、体积、偏移量，若锡膏厚度超出150μm~200μm的标准范围，系统会自动调整刮刀压力。某电子代工厂的数据显示，引入SPI后，因锡膏印刷不良导致的焊接缺陷率从8%下降至1.2%。

3. 炉后检测（FQC）：焊接质量的“终级大考”

回流焊完成后，PCB板正式进入“成品检测”阶段。此时的检测重点是焊接效果：是否有虚焊、桥接、立碑、焊锡不足等问题。2025年炉后检测的主力设备是X-Ray无损检测仪与3D AOI的“黄金组合”。

对于BGA、CSP等底部焊端器件，3D AOI的“顶视”检测存在盲区，X-Ray则能通过穿透性成像，清晰显示焊球的形状、大小、间距。如标准的BGA焊球直径应为0.6mm，间距1.0mm，X-Ray图像中若出现焊球粘连（间距小于0.8mm）或空洞（焊球内部空隙超过20%），系统会自动标记为不良品。

百千成的X-Ray设备还搭载了AI分析功能，能自动统计同一批次PCB的焊接缺陷类型（如虚焊占比30%、桥接占比15%），帮助工艺工程师快速定位问题根源——是回流焊温度曲线不合理，还是BGA来料的焊球共面度不达标？

“去年我们为某智能家居客户加工一批控制板，炉后X-Ray检测发现5%的BGA焊球存在空洞。”王工介绍，“通过分析，我们发现是回流焊炉的冷却区温度下降过快（标准应为1.5℃/秒，实际达到了3℃/秒），导致焊料结晶不充分。调整温度曲线后，后续批次的空洞率降至0.3%，客户满意度大幅提升。”

四、返修不是“打补丁”：从缺陷分类到工艺控制的精细化管理

尽管有了完善的检测体系，SMT贴片加工中仍难免出现不良品。据统计，2025年行业平均不良率约为1.5%~3%，其中因元件来料、贴装偏移、焊接缺陷导致的返修占比超过70%。但返修絶不是简单的“拆下来再焊上”，而是一场涉及“温度控制、工具精度、工艺规范”的技术活——操作不当，可能导致元件损坏、PCB分层，甚至引发二次缺陷。

1. 缺陷分类：先“诊断”再“治疗”

返修前第壹步是准确识别缺陷类型。根据IPC-A-610G标准，SMT焊接缺陷可分为致命缺陷（如短路导致功能失效）、严重缺陷（如焊锡不足影响长期可靠性）、轻微缺陷（如焊盘轻微氧化不影响功能）。不同类型的缺陷，返修策略差异很大。

如对于“立碑”（元件一端翘起）缺陷，首先要通过X-Ray判断是焊膏量不足（导致一端未完全焊接）还是贴装压力过大（导致元件一端变形）。若为焊膏量问题，返修时需补焊；若为元件变形，则需更换元件。对于“桥接”（相邻焊脚连锡），需要判断是模板开孔过大（锡膏量过多）还是贴装偏移（元件引脚间距缩小），前者需调整模板，后者需校准贴片机。

百千成电子将缺陷分为三级管理：一级缺陷（如功能失效）需2小时内隔离并启动紧急返修；二级缺陷（如外观不良但不影响功能）需在24小时内完成返修；三级缺陷（如轻微焊锡不足）则纳入批次统计，用于优化工艺参数。这种分级管理模式，将返修效率提升了40%。

2. 工具与工艺：从“手工时代”到“智能时代”

早期SMT返修主要依赖烙铁、热风枪等手工工具，不仅效率低（单个BGA返修需30分钟以上），还容易因温度控制不当损坏元件。2025年，随着智能化设备的普及，返修已进入“精准控温、自动对位”的新阶段。

以BGA返修为例，主流设备是“BGA返修台+X-Ray检测仪”的组合。返修流程大致如下：

① 预加热：通过红外预热板将PCB板加热至100℃~120℃，减少温差应力；

② 吸锡：用热风枪或真空吸笔去除旧焊球（需控制温度在200℃~230℃，避免损伤PCB）；

③ 植球：在焊盘上印刷助焊剂，放置新BGA（通过光学对位系统确保与焊盘完全重合），使用植球机精准放置焊球（精度±0.02mm）；

④ 回流焊：将PCB放入小型回流焊炉，按设定的温度曲线（预热→保温→升温→回流→冷却）加热，确保焊球均匀熔化并与焊盘结合。

“我们曾为一台工业控制器返修BGA芯片，客户要求48小时内完成。”百千成返修组组长李师傅说，“使用智能返修台后，我们从植球到回流焊仅用了2小时，且通过X-Ray检测确认，新焊球的空洞率仅为0.5%，完全满足客户的高可靠性要求。”

对于电阻、电容等小元件，激光返修设备成为了新宠。激光返修通过高能量激光束局部加热焊盘，使焊锡熔化，无需整体加热PCB，避免了高温对周边元件（如电容、IC）的影响。某消费电子客户的一批蓝牙模块因0402电容虚焊需要返修，使用激光返修后，单颗元件的返修时间从5分钟缩短至45秒，且没有出现任何二次损坏。

3. 追溯与改进：让返修成为“质量升级”的阶梯

在2025年的SMT工厂中返修不再是“终点”，而是“质量改进”的起点。每完成一批返修，工程师都会将缺陷数据录入MES系统，生成“缺陷热力图”——哪些工序（来料/贴装/焊接）的问题多？哪些元件（BGA/电容/电阻）的不良率高？通过分析这些数据，企业可以针对性地优化流程。

如百千成电子曾发现某批次QFN封装的电源管理IC返修率高达8%，进一步追溯发现，问题根源在于钢网开孔设计不合理（焊膏量不足）。于是，工艺部门联合供应商重新设计了钢网（将开孔面积增加了15%），并在贴片机上增加了“压力补偿”功能（确保吸嘴取料时力度均匀）。改进后该批次QFN的返修率降至0.5%，年节约返修成本超过50万元。

smt贴片加工的检测与返修流程需从“芯”出发图

五、SMT贴片加工中检测与返修的重要性及发展趋势

① 重要性

在SMT贴片加工过程中，检测与返修流程起着至关重要的作用。检测环节能够及时发现生产过程中的各种缺陷和问题，避免不良品流入下一道工序或市场，从而降低生产成本，提高产品质量和可靠性。通过对原材料、印刷焊膏、贴装、回流焊接等各个环节的严格检测，可以有效减少因质量问题导致的产品召回、客户投诉等情况，维护企业的声誉和市场竞争力。

返修流程则能够对检测出的不良品进行修复，使其达到合格标准，提高产品的合格率，降低废品率。对于一些价值较高的电子产品，返修可以大幅减少企业的经济损失，同时通过对不良品的分析和返修，能够发现生产过程中的薄弱环节和潜在问题，为企业改进生产工艺、优化质量管理提供依据，促进企业的持续发展。

② 发展趋势

1. 自动化与智能化

检测设备和返修设备正朝着自动化和智能化方向发展。自动化检测设备如AOI、X射线检测设备等，不断提高检测速度和精度，能够实现对PCB板的全自动化检测，减少人工干预，提高检测效率和准确性。智能化的检测系统能够通过人工智能算法对检测数据进行分析和处理，自动识别缺陷类型和原因，并提出相应的改进建议。

在返修方面，自动化返修设备如BGA返修工作站等，采用先进的视觉定位系统和机器人技术，实现了元器件的自动拆卸、焊盘清理、元器件安装和焊接等工序，提高了返修效率和质量的稳定性。智能化的返修系统能够根据检测结果自动生成返修方案，并对返修过程进行实时监控和调整，确保返修效果。

2. 高精度与高可靠性

电子产品向小型化、高密度、高集成化方向发展，对SMT贴片加工的精度和可靠性要求越来越高。检测设备需要具备更高的分辨率和检测精度，能够检测出更小的缺陷和更细微的尺寸偏差。如新一代的AOI设备能够检测出0.1mm以下的焊膏缺陷和元器件偏移。

返修设备也需要具备更高的定位精度和焊接质量控制能力，以适应微小元器件和高密度PCB板的返修需求。如BGA返修工作站的定位精度已经能够达到±0.01mm，确保了BGA芯片的准确安装和焊接。

3. 多功能集成

检测与返修设备正朝着多功能集成的方向发展。一台设备可以同时实现多种检测功能，如AOI设备不仅可以进行外观检测，还可以进行尺寸测量、焊点质量评估等。返修设备也可以集成多种功能，如同时具备元器件拆卸、焊盘清理、元器件安装和焊接等功能，提高了设备的利用率和生产效率。

4. 绿色环保

在检测与返修过程中，越来越注重绿色环保。检测设备和返修设备采用低功耗、低污染的设计，减少能源消耗和废弃物排放，同时使用环保型的清洗剂、助焊剂等材料，降低对环境和操作人员健康的影响。如无铅焊锡的广泛应用，减少了铅对环境的污染。

SMT贴片加工的检测与返修流程是保障电子产品质量的关键环节，贯穿于整个生产过程的始终。从原材料的严格检测到成品的检验，从不良品的准确定位与分析到精细的返修操作，每一个环节都至关重要。通过不断优化检测与返修流程，采用先进的设备和技术，提高检测精度和返修质量，能够有效提升产品的可靠性和市场竞争力。

只有将检测与返修工作落到实处，才能生产出高质量、高性能的电子产品，满足市场和客户的需求，推动电子制造业的持续健康发展。在未来的发展中，SMT贴片加工的检测与返修流程将不断完善和升级，为电子产业的进步提供坚实的保障。

六、深圳SMT贴片加工

在深圳宝安的电子产业带上，每天有超过1000万片PCB板从SMT生产线流出，它们会变成手机、电脑、汽车电子、医疗设备，融入我们生活的每一个角落。而对于SMT贴片加工厂来说，“做得出”只是基础，“做得精”“修得好”才是核心竞争力。

如果您正在寻找一家能提供“高品质检测+精细化返修”服务的深圳SMT贴片加工厂，不妨了解一下百千成电子科技有限公司。作为深耕行业15年的老牌企业，百千成拥有：

① 全自动检测线（3D AOI+X-Ray+SPI），良率稳定在99.2%以上；

② 智能返修中心（BGA返修台+激光返修设备），返修周期短、二次损伤率低于0.1%；

③ 完善的MES追溯系统，每一片PCB的质量数据都可在线查询。

无论您是需要小批量试产还是大规模量产，无论您的产品是消费电子还是工业级设备，百千成都能为您提供定制化的SMT贴片加工解决方案。现在联系我们，即可享受“免费打样+优先排产”服务，让我们用专业的技术，为您的产品质量保驾护航！

smt贴片加工的检测与返修流程需从“芯”出发图

smt贴片加工的检测与返修流程，对采购商而言，SMT检测与返修能力直接关系成本与交期。检测环节工厂用3D AOI+X-Ray双重把关，来料不良率压至0.5%以下；炉后X-Ray查BGA空洞，避免后期功能失效。返修更关键：智能设备2小时搞定BGA更换，激光返修单颗仅需45秒，二次损伤率＜0.1%。某智能音箱厂选对供应商后，年节约返工费超50万，交期准时率从85%提到98%——检测返修不是“附加项”，是“省钱项”。
