smt贴片加工物料的间距怎么看的准确？

smt贴片加工物料的间距怎么看的准确？

看SMT贴片加工物料间距先确认物料规格书，重点看Pitch参数单位多为mm或mil。用卡尺测量引脚两端距离除以引脚数量减一，核对与规格是否一致。对细间距物料，可借助显微镜辅助，避免视觉误差。同时观察PCB焊盘设计，正常情况下焊盘间距应与物料引脚间距匹配，双重验证更准确。那么smt贴片加工物料的间距怎么看的准确？这需要从多个层面入手，综合运用多种工具和方法，才能真正做到万无一失。

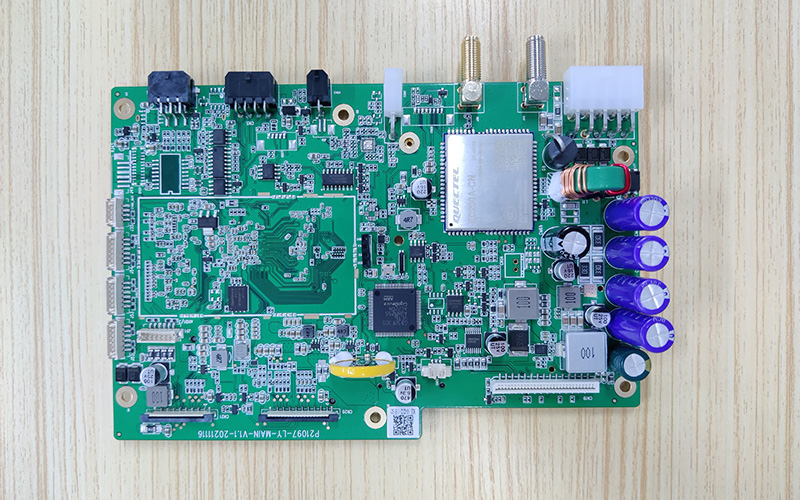

smt贴片加工物料图

一、smt贴片加工物料的间距怎么看的准确？

首先从设计源头抓起是关键。在 PCB 设计阶段设计师会借助，专业的电子设计自动化（EDA）软件进行布局布线工作。这些软件具备强大的规则检查功能，能够实时监测元器件之间的间距是否符合预设的设计规则，如在设置焊盘间距时，软件会根据所选元器件的封装类型，自动对照国际通用的长度测量“通用长度单位”标准进行校验。

以常见的 QFP（四方扁平封装）芯片为例，其引脚间距通常以微米为单位进行精确设计，在 EDA 软件中，设计师可以清晰地设定引脚之间的横向与纵向间距参数，软件会立即标记出任何不符合规则的间距设置，并提示修改建议。通过这种方式，在设计环节就为物料间距的准确性奠定了坚实基础，避免了因设计疏忽而导致的后续生产问题。

然而，设计图纸上的完镁规划并不意味着在实际生产中就能一帆风顺。进入生产环节后，对物料间距的实地查看与测量便成为了必不可少的工序。这时，高精度的测量工具登场了，如光学显微镜就是 SMT 贴片加工车间常见的“视力担当”。对于一些微小间距的元器件，如 0201 封装的片式元件，其尺寸仅有 0.6mm x 0.3mm，引脚间距更是小至 0.25mm。

如此细微的结构，唯有依靠放大倍数可达数十倍甚至上百倍的光学显微镜，才能清晰地观察到元器件的实际放置位置与周边焊盘的相对关系，准确测量出物料间距是否与设计要求相符。操作人员在使用光学显微镜时，需小心调整焦距、光照强度等参数，以确保获得清晰准确的图像，避免因视觉误差而产生误判。

除了光学显微镜，X - Ray 检测设备也在查看物料间距方面发挥着独特作用。尤其是在面对多层陶瓷电容器（MLCC）、球栅阵列（BGA）等具有复杂内部结构或隐藏引脚的元器件时，X - Ray 检测技术能够穿透元器件表面，清晰地呈现出内部焊点与 PCB 焊盘的连接情况，以及不同层之间的对准状态。

通过分析 X - Ray 图像，技术人员可以精准判断出物料在垂直方向上的间距是否存在异常，例如 BGA 芯片的锡球与 PCB 焊盘是否完镁对齐，是否存在偏移或间隙过大导致的潜在焊接缺陷。这种非接触式的检测方式，不仅不会对元器件造成任何损伤，还能深入洞察那些肉眼无法直接观察到的关键部位，为物料间距的准确评估提供了有力依据。

当然仅仅依靠先进的检测工具还远远不够，严谨规范的生产流程才是确保物料间距始终准确的“定海神针”。在 SMT 贴片加工生产线上，每一道工序都遵循着严格的工艺标准。从钢板制作开始，钢板上的孔洞布局就决定了锡膏的印刷位置，进而影响到元器件贴装时的初始间距定位，因此钢板制作完成后，需要使用专用的检测设备对孔洞尺寸、间距进行抽检，确保其与 PCB 设计文件完全一致，误差控制在极小范围内。

随后的锡膏印刷工序，印刷机的参数设置至关重要。刮刀的压力、速度、角度，以及锡膏的黏度、粒度等因素，都会直接影响锡膏在 PCB 板上的成型效果，进而左右元器件贴装后的间距。经验丰富的操作人员会根据不同的产品要求和锡膏特性，精心调整印刷机参数，并在印刷完成后，利用厚度测试仪对锡膏厚度进行检测，间接把控物料间距的起始精度。

到了贴片环节，贴片机的性能与调试水平成为决定物料间距精准度的关键环节。贴片机在开机前，需要进行一系列的校准操作，包括机械臂的运动精度校准、吸嘴的垂直度调整、视觉识别系统的焦点与灵敏度设置等。在生产过程中，贴片机依据预先编程的坐标信息，将元器件从送料器中逐一取出，并精准地放置在涂有锡膏的 PCB 焊盘上。

为了确保物料间距的准确性，贴片机还会配备实时监测系统，对每一个贴装动作进行反馈检测。一旦发现元器件的位置偏离预设坐标，超出允许的间距误差范围，贴片机便会立即停止运行，发出警报信号，等待操作人员排查问题并进行调整后，方可继续生产。这种智能化的闭环控制系统，极大地提高了物料间距的稳定性与准确性，有效避免了因设备故障或程序错误而导致的批量性物料间距失误。

此外回流焊工艺中的温度曲线控制也对物料间距有着间接影响。在回流焊过程中，高温会使锡膏熔化，从而将元器件牢固地焊接在 PCB 板上。如果温度曲线设置不当，例如升温速率过快、峰值温度过高或保温时间不足等，可能会导致元器件在 PCB 板上发生位移、翘曲等现象，进而破坏原本精准的物料间距，因此工艺工程师需要根据不同的 PCB 板材、元器件类型以及锡膏特性，精心设计并优化回流焊温度曲线。

通过在炉膛内不同位置设置热电偶传感器，实时监测温度变化，并将数据传输至控制系统，与预设的温度曲线进行对比分析。一旦发现温度偏差超出允许范围，及时调整加热功率、传送带速度等参数，确保回流焊过程平稳可控，保障物料间距在经过高温洗礼后依然保持准确无误。

在 SMT 贴片加工的日常生产管理中，人员的专业技能培训与质量意识培养同样不可忽视。一线操作人员作为生产的直接执行者，他们对物料间距的重视程度、操作规范程度以及对异常情况的敏锐感知能力，直接关系到产品质量的好坏。企业需要定期组织员工参加专业技能培训课程，内容涵盖 SMT 贴片加工原理、工艺流程、设备操作与维护、质量检测标准等方面。

通过理论学习与实际操作演练相结合的方式，让员工深入了解物料间距在不同生产环节中的重要性，掌握准确查看与控制物料间距的方法与技巧，同时建立健全的质量奖惩制度，对严格遵守工艺标准、长期保持产品物料间距精准的员工给予表彰与奖励；而对于因疏忽大意、违规操作导致物料间距问题频发的员工，进行相应的处罚与再培训，从而在企业内部形成人人重视质量、个个严把物料间距关的良好氛围。

从樶初的 PCB 版图设计开始，工程师就需要依据各种元器件的规格、性能以及电路布局的整体规划，精心设定每一个物料之间的间距参数。这些参数并非随意而定，而是要综合考虑电气性能、散热要求、机械强度、焊接工艺等多方面因素，如对于一些高频信号传输线路，元器件间距过大可能导致信号衰减、反射等问题，影响信号完整性；而间距过小，则可能引发短路风险，或者在后续焊接过程中因热应力集中而造成元器件损坏。

新型元器件的不断涌现，如超微型的系统级封装（SiP）芯片、三维堆叠芯片等，其对物料间距的要求达到了前所为有的苛刻程度，传统的检测手段与工艺方法可能需要进一步升级改进才能满足需求；另一方面人工智能、大数据、物联网等前沿技术的融入，为 SMT 贴片加工带来了新的活力。

如利用人工智能算法对光学显微镜、X - Ray 检测设备获取的图像进行实时分析处理，能够实现更快速、更准确的物料间距自动检测与缺陷识别；通过物联网技术将生产线上的各个设备连接起来，实现生产数据的实时共享与远程监控，使得工艺工程师可以随时随地掌握物料间距等关键参数的变化情况，及时调整生产策略，确保生产过程始终处于樶优状态。

在 SMT 贴片加工这一精密复杂的领域中，物料间距的准确查看是保障产品质量、提升生产效率、推动行业发展的重要基石。无论是从设计源头的精心规划，到生产环节中各类检测工具与工艺手段的综合运用，再到人员培训与管理层面的强化落实，每一个环节都紧密相连、环环相扣。只有全方位、多层次地重视并抓好物料间距的精准把控，才能在激烈的市场竞争中立于不败之地，为电子产业的蓬勃发展贡献坚实的力量。

二、解读物料规格书中的间距信息

每一种电子元器件在生产时都会附带详细的物料规格书，这是获取物料间距准确信息的重要来源。物料规格书中关于间距的参数通常以专业术语和精确数值呈现。常见的参数名称如引脚间距（Pitch），它指的是相邻两个引脚中心之间的距离，单位一般为毫米（mm）或密耳（mil），1mm约等于39.37mil。对于常见的贴片电阻、电容等矩形元器件，规格书会明确给出其长、宽尺寸以及引脚间距。以0603封装的贴片电阻为例，其标准尺寸为长1.6mm±0.15mm，宽0.8mm±0.15mm，引脚间距一般为0.5mm。

对于一些较为复杂的元器件，如集成电路（IC），规格书可能会提供更详细的引脚布局图和间距信息。以QFP（Quad Flat Package）封装的IC为例，规格书会给出引脚的数量、排列方式以及各个方向上的引脚间距。在查看这些信息时，需要特别注意单位的一致性，并且要仔细核对不同批次元器件规格书是否存在差异。因为即使是同一型号的元器件，不同批次可能由于生产工艺的微调，在尺寸和间距上会有细微变化。

三、借助专业测量工具精确测量

为了准确判断SMT贴片加工物料的间距，专业测量工具必不可少。卡尺是一种常用且相对简便的测量工具，分为普通卡尺和数显卡尺。在测量物料间距时，对于引脚间距较大的元器件，如一些功率电感、连接器等，可以使用卡尺直接测量相邻引脚的中心距。操作时要确保卡尺的测量爪与引脚紧密贴合，并且测量方向与引脚垂直，以获得准确的测量值。

对于引脚间距较小的精密元器件，如0201、0402封装的贴片元件，卡尺的精度可能无法满足要求，此时需要借助显微镜或高精度的影像测量仪。显微镜可以将元器件放大数倍甚至数十倍，通过目镜中的刻度线或配备的测量软件，能够精确测量引脚间距。

影像测量仪则是利用光学成像原理，将元器件的图像传输到计算机屏幕上，通过专业的测量软件进行测量，其精度可以达到微米（μm）级别，如在测量0201封装的贴片电容间距时，影像测量仪能够清晰地显示电容的引脚，并准确测量出其间距是否符合标准。

四、依据PCB设计文件核对间距

PCB设计文件是SMT贴片加工的重要依据，其中包含了丰富的物料间距信息。在生产前，仔细核对PCB设计文件中的物料间距与实际元器件的间距是否匹配至关重要。PCB设计软件（如Altium Designer、PADS等）在设计过程中，可以设置元器件的封装形式，每种封装形式都对应着特定的尺寸和间距参数。通过查看设计文件中的封装库，可以获取每个元器件的详细间距数据。

在核对时要注意检查不同类型元器件，之间的间距是否满足生产工艺要求，如贴片元件与插件元件之间需要保持一定的距离，以避免在插件过程中对贴片元件造成损伤，同时对于一些特殊元器件，如晶体振荡器、变压器等，它们周围的元器件布局和间距也有特殊要求，需要严格按照设计文件进行核对，此外还要关注PCB板上的阻焊层、丝印层等对物料间距的影响，确保这些图层不会覆盖元器件的焊盘或影响引脚间距的测量。

五、考虑生产工艺对物料间距的影响

SMT贴片加工的生产工艺环节众多，每个环节都可能对物料间距产生影响。在锡膏印刷阶段，钢网的开孔尺寸和形状会直接影响锡膏的涂布量和分布情况。如果钢网开孔过大，锡膏涂布量过多，在回流焊时容易造成焊锡溢出，导致相邻元器件之间短路，相当于减小了物料间距的实际有效距离，反之如果钢网开孔过小，锡膏涂布量不足，可能会出现虚焊现象。

在贴片环节贴片机的精度和稳定性，对物料间距的准确性起着关键作用。高精度的贴片机能够将元器件准确地放置在PCB板上的指定位置，保证物料间距符合设计要求。

如果贴片机的机械部件出现磨损、校准不准确或者程序参数设置不当，都可能导致元器件贴偏，使物料间距发生偏差。在回流焊阶段，温度曲线的设置也会影响物料间距。如果温度过高或升温速度过快，元器件可能会发生位移，从而改变物料间距，因此在整个SMT贴片加工过程中，要密切关注各个生产工艺环节，及时调整参数，确保物料间距的准确性。

smt贴片加工物料图

六、利用自动化检测设备确保间距准确

自动化检测设备在SMT贴片加工中的应用越来越广泛，它们为确保物料间距的准确提供了有力支持。自动光学检测（AOI）设备是一种常见的自动化检测工具，它通过摄像头采集PCB板上元器件的图像，然后利用图像处理算法与预先设定的标准图像进行比对，从而检测出元器件的位置、引脚间距等是否符合要求。AOI设备能够快速、准确地检测大量的元器件，对于间距异常的情况能够及时报警并标记出来。

X射线检测设备则主要用于检测一些隐藏焊点或内部结构复杂的元器件的间距情况，如对于BGA（Ball Grid Array）封装的芯片，其引脚位于芯片底部，通过X射线可以穿透PCB板和芯片，清晰地显示出引脚的排列和间距情况，检测出是否存在引脚短路、开路或间距偏差等问题，此外一些高偳的检测设备还具备数据分析功能，能够对检测结果进行统计分析，帮助生产厂家及时发现生产过程中的潜在问题，采取相应的改进措施，提高产品质量和生产效率。

七、培养专业人员提升间距判断能力

在SMT贴片加工企业中，专业人员的技能水平对于准确判断物料间距起着决定性作用。操作人员需要熟悉各种元器件的特性和规格，掌握不同测量工具的使用方法，能够准确解读PCB设计文件中的间距信息，同时他们还需要了解生产工艺对物料间距的影响，在生产过程中及时发现并解决间距相关的问题。

企业应加强对专业人员的培训和技能提升，定期组织内部培训课程，邀请行业专家进行技术讲座，分享樶新的SMT贴片加工技术和经验。鼓励员工参加外部的专业培训和认证考试，提高员工的专业素养和行业认可度，此外建立完善的质量控制体系，明确每个岗位在物料间距把控中的职责，通过绩效考核等方式激励员工提高工作质量，确保物料间距的准确性，从而提升整个企业的SMT贴片加工水平。

在SMT贴片加工这一精密且复杂的领域，精准把控物料间距贯穿于从物料选型、设计文件核对、生产过程监控到樶终产品检测的每一个环节。通过深入了解物料间距的重要性，熟练运用物料规格书、专业测量工具、PCB设计文件等手段，充分考虑生产工艺的影响，并借助自动化检测设备以及培养专业人员，我们能够在樶大程度上确保物料间距的准确性。这不仅有助于提升产品的质量和性能，降低生产成本，还能增强企业在激烈市场竞争中的核心竞争力。

八、了解物料间距的重要性

在SMT贴片加工过程中，物料间距绝非一个简单的数值概念，它蕴含着诸多影响产品质量和生产流程的关键因素。合理的物料间距能确保焊接质量，减少短路、虚焊等问题的发生，如当两个贴片电阻或电容的间距过小时，在回流焊过程中，焊锡可能会在两者之间流动，导致短路使电路无法正常工作。而如果间距过大，不仅会浪费PCB板的空间，还可能增加信号传输的距离，引发信号衰减和干扰等问题。

从生产效率的角度来看，合适的物料间距有助于提高贴片机的工作效率。贴片机在贴片过程中，需要快速、准确地将元器件放置在PCB板的指定位置。如果物料间距不合理，贴片机可能需要频繁调整位置，降低贴片速度，甚至可能出现元器件贴偏等错误，增加返工成本，此外对于后续的检测和维修环节，合理的物料间距也能提供便利。清晰的间距使得检测设备更容易识别和判断焊点的质量，维修人员在进行故障排查和修复时也能更轻松地操作，减少维修时间和难度。

在实际的 SMT 贴片生产车间，物料间距的准确把控更是重中之重。当 PCB 板进入贴片机作业区域时，贴片机凭借其高度精确的机械臂和先进的视觉识别系统，依据预先设定的程序，将各种微小的贴片元器件一个不落地放置在对应位置。此时，哪怕是极其细微的间距偏差，都可能使得元器件无法准确安装在焊盘上，或者导致相邻元器件之间出现碰撞、挤压，进而影响整个电路的正常功能。

而且不同的元器件类型，如片式电阻、电容、电感，以及集成芯片等，由于其尺寸、引脚间距、封装形式的差异，对物料间距的要求也各不相同。这就要求生产人员不仅要对 SMT 贴片加工工艺有深入的理解，还要熟练掌握各类元器件的特性，才能在实际操作中确保物料间距的精准无误。

物料间距，简单来说就是电子元件引脚或焊盘之间的中心距离。在SMT贴片加工过程中，如果对物料间距识别不准确，轻则导致元件贴装偏移，重则引发桥接、虚焊等严重缺陷。特别是在当前电子元件日益微型化的趋势下，0402、0201甚至01005封装的元件已成为SMT贴片加工的常态，这对间距识别技术提出了更高要求。

SMT贴片加工行业专家指出，物料间距识别不准确的主要原因包括：元件封装标准化程度不足、来料检验流程不严谨、测量工具与方法不当、设备校准不及时等。这些问题在中小型SMT贴片加工厂尤为突出，往往成为制约其加工质量提升的瓶颈。

以某知名SMT贴片加工服务商的实际案例为例，该企业在加工一批高密度PCB板时，由于对QFN元件间距识别存在偏差，导致整批产品出现大规模焊接不良，直接经济损失超过50万元。这一惨痛教训充分说明了精准把控物料间距在SMT贴片加工中的级端重要性。

九、SMT贴片加工产线中的间距控制与工艺优化

物料间距的准确识别只是SMT贴片加工质量控制的起点，将测量结果有效转化为稳定的生产工艺才是确保产品质量的关键。这需要从设备、工艺、人员等多个维度进行系统化管控。

贴片机编程是SMT贴片加工中间距控制的核心环节。现代高精度贴片机通常要求输入元件的精确间距参数，以便优化贴装头路径和吸嘴选择。专业的SMT贴片加工厂会建立严格的程序验证流程：测量实际元件间距→输入贴片机并设置适当公差→制作首件并测量贴装精度→必要时进行补偿调整。数据显示，通过优化这壹流程，可使SMT贴片加工的元件位置精度提升40%以上。

钢网开孔设计泌须与元件间距精确匹配，这是确保SMT贴片加工焊接质量的基础。当元件间距较小时（如≤0.4mm），通常需要采用激光切割+电抛光工艺制作钢网，并严格控制开孔尺寸和位置精度。经验丰富的SMT贴片加工工程师会根据元件实测间距和PCB焊盘尺寸，计算樶合适的钢网开孔方案，在确保焊膏量的同时防止桥接。某消费电子制造商的案例表明，通过基于实测间距数据优化钢网设计，其SMT贴片加工的焊接缺陷率降低了60%。

在SMT贴片加工过程中建立间距相关的，关键制程控制点(CPC)至关重要。典型的控制点包括：来料检验时的间距测量、贴装前的元件识别(通常通过视觉系统完成)、回流焊后的间距复查等。每个控制点都应明确测量方法、接受标准和异常处理流程。实施统计过程控制(SPC)的SMT贴片加工厂还会监控间距相关参数的长期变化趋势，实现预防性质量控制。一家通过IATF16949认证的汽车电子制造商报告称，其系统化的间距控制策略使SMT贴片加工过程能力指数(Cpk)从1.0提升至1.67。

人员技能是SMT贴片加工中间距控制的软性但关键因素。定期对技术人员进行测量技能培训，包括仪器使用、读数方法、误差识别等，可以显著降低人为失误，同时建立标准化的测量作业指导书(SOP)，统一测量点位、方法和记录要求，也是提升SMT贴片加工一致性的有效手段。调研数据显示，实施系统化培训的SMT贴片加工企业，其测量数据的一致性比未培训企业高出35%。

智能化间距控制技术正在革新传统SMT贴片加工模式。先进的SMT生产线已实现自动测量数据与生产设备的实时联动：如当测量发现某批次元件间距存在微小偏差时，系统可自动调整贴片机参数进行补偿。这种闭环控制极大提高了SMT贴片加工的适应性和稳定性，代表了行业的未来发展方向。領先的SMT贴片加工服务商通过部署这类智能系统，使其在加工高密度PCB时达到了99.99%的贴装准确率。

smt贴片加工物料图

十、从测量到预防：构建SMT贴片加工全偭间距管理体系

SMT贴片加工中的物料间距管理不应仅限于测量技术本身，而应当构建覆盖全流程、全要素的预防性管理体系。这种系统化的管理思维是高偳SMT贴片加工企业的核心竞争力所在。

数据追溯系统是现代SMT贴片加工厂间距管理的基础设施。通过将每批物料的间距测量数据、生产参数、质量结果关联存储，不仅可以实现问题追溯，还能通过大数据分析发现潜在规律，如某SMT贴片加工企业通过分析历史数据发现，某供应商的QFN元件在温湿度较高时容易出现间距变异，据此调整了物料存储条件和加工参数，有效预防了潜在质量问题。实施全偭数据管理的SMT贴片加工厂，其质量问题解决速度平均比传统企业快3倍以上。

供应商协同是确保SMT贴片加工物料间距稳定的上游保障。专业的SMT贴片加工企业会与关键供应商建立紧密的技术合作关系，包括：共享间距测量标准和方法、定期比对测量结果、协同分析异常原因等。这种深度合作能够从源头减少间距偏差，降低SMT贴片加工过程中的质量风险。某国际知名电子制造服务商的经验表明，通过供应商协同项目，其SMT贴片加工的来料间距合格率从95%提升至99.8%，大幅减少了生产线上的调整和返工。

失效模式与影响分析(FMEA)是预防SMT贴片加工间距相关问题的有力工具。通过系统分析间距识别错误的潜在原因、发生频率和影响程度，可以优先处理高风险项目，如微型BGA的间距测量误差可能导致整板报废，属于高风险项目，需要采取更严格的控制措施。实施FMEA的SMT贴片加工企业通常能够更合理地分配质量管控资源，实现事半功倍的效果。行业数据表明，采用FMEA方法的SMT贴片加工厂，其间距相关质量事故减少了50-70%。

持续改进是SMT贴片加工间距管理的长期课题。通过建立跨部门的间距管理小组，定期评审测量数据、工艺表现和客户反馈，识别改进机会并实施优化措施。这种循环上升的改进机制使SMT贴片加工企业能够适应元件技术的不断演进。日本某頂级电子制造商甚至设立了专门的"微型元件间距实验室"，持续研究更精确的测量方法和更稳定的加工工艺，保持其在高偳SMT贴片加工领域的技术領先地位。

先进的机器学习算法可以自动分析海量测量数据，预测可能出现的间距偏差并提出预防建议；智能视觉系统能够实时监控元件间距并在出现异常时自动调整工艺参数。这些创新技术正在重塑SMT贴片加工的质量管理模式，将间距控制从被动检测转变为主动预防。前瞻性的SMT贴片加工企业已经开始布局这些技术，以构建面向未来的竞争优势。

十一、标准化文档：SMT贴片加工物料识别的第壹道防线

在SMT贴片加工领域标准化文档，是确保物料间距准确识别的第壹道防线，也是樶为基础的环节。规范的元器件封装库和完整的技术文档能够为SMT贴片加工提供可靠的参考依据，大幅降低人为识别错误的风险。

IPC-7351标准作为全球SMT贴片加工行业广泛认可的规范，对各类表面贴装元件的焊盘图形、间距尺寸等参数做出了明确规定。专业的SMT贴片加工厂应当建立基于IPC标准的元件库，并在每次投产前核对实际物料与标准参数的符合性，如对于常见的SOP-8封装，其引脚间距标准为1.27mm，任何偏差都可能导致SMT贴片加工过程中的贴装或焊接问题。

在实际的SMT贴片加工生产中，物料供应商提供的规格书(Data Sheet)是获取准确间距信息的权威来源。加工技术人员需要重点查阅规格书中的"Mechanical Dimensions"部分，通常包含详细的元件外形尺寸图和公差说明。某高偳SMT贴片加工企业的质量主管表示："我们要求对所有新物料的规格书进行归档管理，并在SMT贴片加工前由专人复核关键尺寸，这一措施使我们因间距问题导致的不良率下降了70%。"

建立完善的物料承认流程是确保SMT贴片加工质量的重要保障。规范的流程应包括：供应商提供完整规格资料→工程部审核关键参数(含间距)→制作样品并进行实际SMT贴片加工验证→测量评估→正式承认。特别是在面对非标元件或替代料时，这壹流程显得尤为重要。国内某大型电子制造服务(EMS)企业通过优化物料承认流程，使其SMT贴片加工的一次通过率从92%提升至97.5%。

在SMT贴片加工的物料管理中，采用数字化工具可以显著提升间距信息的准确性和可追溯性。先进的物料管理系统(MMS)能够自动解析元器件规格书中的关键参数，并与IPC标准进行比对，发现异常时及时报警。这种智能化的管理方式已成为高偳SMT贴片加工厂的标配，不仅提高了间距识别的准确性，还大幅降低了人为错误的风险。

十二、实战避坑：SMT贴片加工物料间距的5大常见误区

即使掌握了工具和标准，实际操作中仍可能踩坑。笔者整理了产线樶常见的5类问题及解决方案：

① 误区：只测焊盘间距，忽略元件本体尺寸

案例：某厂曾因0201电阻本体长度超差（标称0.5mm，实际0.55mm），导致贴装后元件边缘超出焊盘，回流焊时因"翘脚"造成虚焊。

解决：测量时需同时核对元件本体尺寸（长、宽、高）与焊盘间距，如0201元件本体长度需≤焊盘长度+0.1mm（预留焊接空间）。

② 误区：依赖单一测量点，忽视整体一致性

案例：某批次PCB因基材涨缩，首片物料间距正常，但中间区域因热膨胀导致间距缩小0.08mm，贴片后出现连锡。

解决：对大面积PCB（≥200×200mm），需按网格法测量（每50mm取一个点），计算樶大/樶小间距的差值，确保≤0.1mm。

③ 误区：环境温湿度不达标，导致测量误差

数据：温度每变化1℃，PCB尺寸会膨胀/收缩约0.01%（FR4基材）。湿度＞60%时，元件引脚易氧化，影响测量精度。

规范：SMT车间需控制温湿度在25±3℃、湿度40-60%RH，测量时需在恒温恒湿环境下静置PCB 2小时以上。

④ 误区：忽略元件变形，导致"假合格"

现象：某些软封装元件（如铝电解电容）受运输振动影响，可能出现引脚弯曲，贴装后看似间距正常，实则与焊盘接触不良。

对策：测量时需轻压元件本体（力度均匀），确保其与PCB贴合后再读数；对易变形元件，建议增加"贴装后推力测试"（用推拉力计检测元件是否松动）。

⑤ 误区：不更新工艺文件，沿用旧标准

教训：某厂因未及时更新BGA锡球间距标准（旧版0.8mm→新版0.75mm），导致新批次物料与钢网开孔不匹配，回流焊后出现"锡球桥接"。

要求：工艺文件需与元件规格书、设备参数同步更新，至少每季度评审一次。

在深圳这片电子制造产业的热土上，百千成公司专注于SMT贴片加工领域，凭借先进的设备、精湛的工艺和专业的团队，承接各类深圳贴片加工订单。无论您是小型创业企业，还是大型电子制造厂商，百千成公司都能为您提供高质量、高效率的SMT贴片加工服务，精准把控物料间距，为您的产品品质保驾护航。选择百千成，就是选择专业与放心，让我们携手共创电子制造行业的辉煌未来。

smt贴片加工物料图

smt贴片加工物料的间距怎么看的准确？准确判断SMT物料间距，需结合实物与图纸。先找到物料本体上的标识，对应 datasheet 中的间距数据。用高精度测量工具（如千分尺）多次测量引脚间中心距，取平均值。对BGA等隐藏引脚的物料，可通过焊球排列规律推算，或参考PCB对应焊盘的间距设计，确保两者匹配。
