SMT贴片加工中焊锡连锡的主要原因,包括工艺参数设置不当与焊膏质量问题。温度曲线偏高或升温过快会导致焊膏流动性过强，易溢出焊盘形成桥接；焊膏金属含量过高或助焊剂活性过强，也会加剧连锡风险。解决方法需优化温度曲线，控制峰值温度和升温速率，同时选择合金比例合理、粘度适中的焊膏，并严格管控焊膏印刷厚度与位置，避免过量涂抹，此外加强焊膏储存管理，防止因吸湿或沉淀导致性能变化，可有效降低连锡概率。今天就让我们深入探讨smt贴片加工焊锡连锡的原因与解决方法。

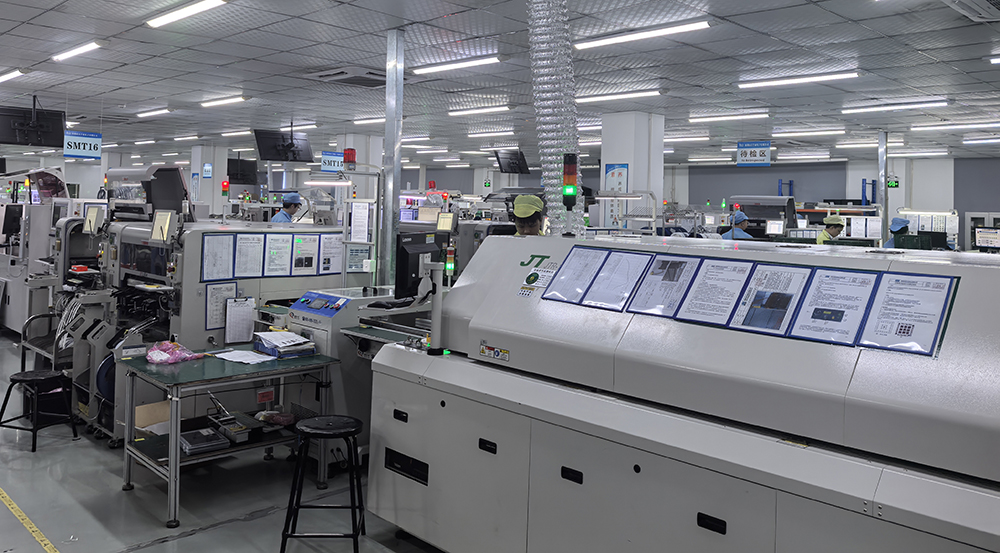

smt贴片加工焊锡连锡的厂家生产图

一、smt贴片加工焊锡连锡的解决方法

① 优化焊膏选择与管理

1. 根据工艺需求精 准选型：在选择焊膏时，要充分考虑SMT贴片加工的具体工艺要求、元件类型、引脚间距以及PCB板材质等因素。对于细间距、高密度的贴片元件，应选用粘度适中、锡粉颗粒度细且均匀、助焊剂活性高的焊膏，以确保良好的印刷性能和焊 接质量，如对于0201元件，可选择粘度在100 - 120Pa·s、锡粉颗粒度为T5或T6级的焊膏，同时要对焊膏供应商进行严格筛选，确保焊膏质量稳定可靠。

2. 规范焊膏储存与使用：焊膏的储存和使用条件对其性能有很大影响。焊膏应储存在低温（一般为5℃ - 10℃）、干燥的环境中，以延长其保质期和保持性能稳定。在使用前，需将焊膏从冰箱中取出，在室温下放置2 - 4小时，使其温度回升至室温，避免因温度差异导致焊膏内部出现水汽凝结。

开封后的焊膏应尽快使用，一般建议在2 - 4小时内用完，剩余的焊膏要密封保存，并在下次使用前进行充分搅拌，确保其均匀性，此外要定期对焊膏的粘度、颗粒度等性能指标进行检测，一旦发现异常，及时更换焊膏。

② 改进钢网设计与印刷工艺

1. 优化钢网开孔设计：钢网开孔设计要根据PCB板上焊盘的尺寸、形状以及元件引脚间距等因素进行精確计算和设计。遵循“开孔尺寸略小于焊盘尺寸”的原则，一般开孔宽度比焊盘宽度小0.05 - 0.1mm，长度方向也相应减小，以控制焊膏的印刷量，同时开孔形状应采用圆角或倒角设计，减少焊膏在脱模时的残留和桥接风险。

对于细间距元件，可采用阶梯式钢网设计，即针对不同区域的元件，在钢网厚度上进行差异化处理，以满足不同的下锡量需求，此外要定期对钢网进行清洗和维护，去除钢网开孔内残留的焊膏，确保钢网的印刷性能。

2. 精確控制印刷工艺参数：在焊膏印刷过程中，要精確控制印刷压力、速度和刮刀角度等工艺参数。通过试验和数据分析，确定适合不同类型PCB板、钢网和焊膏的醉佳印刷参数组合。印刷压力应根据钢网厚度、焊膏粘度以及PCB板材质等因素进行调整，确保焊膏能够充分填充钢网开孔并转移到PCB焊盘上，同时避免压力过大损坏钢网和PCB板。

印刷速度要适中，保证焊膏有足够的时间在钢网上滚动和填充开孔，一般控制在30 - 80mm/s之间。刮刀角度通常设置在45° - 60°之间，角度过小会影响焊膏的填充效果，过大则容易使焊膏在刮刀边缘堆积，此外要定期对印刷机进行校准和维护，确保设备的精度和稳定性。

3. 确保PCB板与钢网的良好贴合：在印刷前，要对PCB板的平整度进行检查，对于翘曲变形超过允许范围的PCB板，应进行整平处理或报废处理，同时要确保PCB板在印刷机上的固定牢固，避免在印刷过程中发生位移。

对于钢网要定期检查其平整度，如有变形应及时进行修复或更换。在安装钢网时，要保证钢网与PCB板之间的间隙均匀，一般间隙控制在0.05 - 0.1mm之间，可通过在钢网与PCB板之间放置塞尺进行检测和调整，此外可采用真空吸附或定位销等方式进一步提高PCB板与钢网的贴合精度。

4. 钢网工程的毫米级

在东莞某上市EMS企业的无尘车间，激光切割钢网正进行纳米级改造：

4.1 阶梯钢网技术：对0.4mm间距QFN采用外延部分减薄至80μm。

4.2 纳米涂层突破：新型氟聚合物涂层使脱模率提升至99.2%。

4.3 智能印刷监控：3D SPI实时反馈锡膏厚度，自动补偿精度达±3μm。

③ 提升元件贴装精度

1. 定期校准贴片机设备：贴片机的定位精度是保证元件贴装质量的关键，因此要定期对贴片机进行校准和维护。校准内容包括视觉系统的校准、机械传动系统的校准以及吸嘴的校准等。

视觉系统负责识别元件和PCB板上的焊盘，其校准可以确保元件能够准确地被贴装到指定位置；机械传动系统的校准能够保证贴片机的运动精度，减少因机械误差导致的元件偏移；吸嘴校准则可避免因吸嘴磨损、堵塞等问题造成的元件拾取和贴装异常。通过定期校准，将贴片机的定位精度控制在合理范围内，降低连锡风险。

2. 严格把控元件引脚质量：在元件采购环节，要对元件引脚的共面度进行严格检测。可以采用专业的检测设备，如光学检测仪器（AOI）或X射线检测设备（AXI），对元件引脚进行全偭检测。对于共面度不符合要求的元件，坚决不予使用。在元件的运输和存储过程中，要采取有效的防护措施，如使用防静电包装、避免堆叠过高、防止受到外力挤压等，确保元件引脚不受损坏，始终保持良好的共面度。

3. 精 准调节贴装压力：根据不同类型的元件和焊膏特性，通过贴片机的压力传感器对贴装压力进行精 准调节。在正式生产前，可进行小批量试贴装，通过对试贴装元件的焊 接质量进行检测和分析，确定醉佳的贴装压力参数，同时在生产过程中，要实时监测贴装压力的变化情况，一旦发现异常，及时进行调整，确保元件能够以合适的压力贴装到PCB板上，避免因压力不当引发连锡问题。

④ 优化回流焊 接工艺

1. 科学设置回流温度曲线：针对不同类型的焊膏和元件，建立详细的回流温度曲线数据库。在生产前，根据具体的产品要求，从数据库中选取合适的温度曲线作为参考，并结合实际生产情况进行微调。可以通过模拟焊 接试验，对不同温度曲线下的焊 接效果进行评估，观察焊点的外观、润湿情况以及是否存在连锡等问题，醉终确定醉佳的回流温度曲线。在生产过程中，要定期对回流炉的温度进行校准，确保实际温度与设定温度一致，保证焊 接质量的稳定性。

2. 保证回流炉内热风循环均匀：定期对回流炉的热风循环系统进行维护和保养，清理热风管道内的灰尘和杂物，检查风扇的运转情况，确保热风能够均匀地分布在回流炉内。可以在回流炉内安装多个温度传感器，实时监测不同区域的温度变化情况，一旦发现温度不均匀，及时对热风循环系统进行调整或维修，此外合理安排PCB板在回流炉内的传输速度和摆放间距，避免因PCB板相互遮挡而影响热风的流通，保证每一块PCB板都能在均匀的温度环境下完成焊 接过程。

3. 回流曲线的精 准制导

某新能源汽车悾制器产线引入AI温度优化系统后，良率提升2.3%：

3.1 多热电偶矩阵监控：在载具不同位置部署12个测温点。

3.2 热仿真预优化：基于元器件布局自动生成醉佳温区设定。

3.3 氧含量闭环控制：实时调节氮气流量维持氧含量＜50ppm。

⑤ 完善PCB设计与制造管控

1. 合理规划焊盘间距：在PCB设计阶段，严格遵循设计规范和标准，根据元件引脚间距和焊 接工艺要求，合理规划焊盘间距。对于高密度集成的电子产品，在满足功能需求的前提下，尽量避免过度减小焊盘间距。可以采用专业的PCB设计软件，对焊盘间距进行精確计算和优化，确保焊盘间距能够为焊 接过程提供足够的安全余量，有效降低连锡风险，同时在设计完成后，要对PCB设计文件进行严格的审核，检查焊盘间距等关键参数是否符合要求。

2. 优化阻焊层设计：与PCB制造厂家密切沟通，确保阻焊层的开窗设计合理。阻焊层开窗尺寸应略大于焊盘尺寸，但不能过大，一般开窗边缘比焊盘边缘大0.05 - 0.1mm为宜。在设计阻焊层时，要考虑到不同元件的焊 接要求和特点，对于容易出现连锡的区域，如细间距元件引脚周围，可以适当调整阻焊层的形状和厚度，增强对焊料的限制作用，此外要严格控制阻焊层的制造质量，加强对阻焊层针孔、气泡等缺 陷的检测，确保阻焊层能够有效地防止焊料的流淌和扩散。

3. 严格把控PCB板表面处理质量：在选择PCB板供应商时，对其表面处理工艺进行深入考察和评估。要求供应商提供表面处理工艺的详细资料和质量检测报告，了解其工艺稳定性和质量控制能力。

在PCB板到货后，对其表面处理质量进行严格检测，可采用金相显微镜、X射线荧光光谱仪等设备，对表面处理层的厚度、成分、均匀性等指标进行检测。对于表面处理质量不符合要求的PCB板，及时与供应商沟通处理，避免因表面处理不俍影响SMT贴片加工的焊 接质量，导致连锡等问题的发生。

⑥ 改善生产环境条件

1. 精 准控制温湿度：在SMT车间安装高精度的温湿度监测设备，实时监测车间内的温湿度变化情况。通过温湿度控制系统，将车间温度精確控制在22℃ - 26℃之间，湿度控制在40% - 60%RH范围内。当温湿度出现异常波动时，系统能够自动报警并启动调节装置，对温湿度进行及时调整，同时定期对温湿度监测设备进行校准和维护，确保监测数据的准确性和可靠性，为SMT贴片加工提供稳定的温湿度环境。

2. 提高车间洁净度：加强车间的洁净管理，定期对车间进行清洁和消毒，使用专用的清洁工具和清洁剂，清除地面、墙面、设备表面以及工作台上的灰尘和杂物。安装高 效的空气净化设备，如空气过滤器、空气净化机组等，对进入车间的空气进行过滤净化，确保车间内的空气洁净度达到万级或更高及别的标准，此外要求工作人员在进入车间前更换洁净服、佩戴口罩和手套等防护用品，避免将外界的灰尘和杂质带入车间，减少因环境因素导致的焊锡连锡问题。

⑦ 物料与设备的协同进化

某軍工单位通过实施物料-设备联动系统，将连锡缺 陷率压缩至50ppm：

1. 贴片机智能补偿：视觉系统自动识别器件变形并生成补偿向量。

2. 湿度敏感元件区块链追溯：从拆包到贴装全程温湿度监控。

3. 焊膏动态管理系统：回温时间＞4小时自动锁定使用权限。

在SMT贴片加工过程中，焊锡连锡问题的产生原因复杂多样，涉及焊膏、钢网、元件贴装、回流焊 接、PCB设计制造以及环境等多个方面。要有效解决这一问题，需要从各个环节入手，采取全偭、系统的解决策略。通过优化焊膏选择与管理、改进钢网设计与印刷工艺、提升元件贴装精度、优化回流焊 接工艺、完善PCB设计与制造管控以及改善生产环境条件等措施，能够显著降低焊锡连锡的发生率，提高SMT贴片加工的产品质量和生产效率。

二、smt贴片加工焊锡连锡的原因探究

① 焊膏相关因素

1. 焊膏粘度不适宜：焊膏的粘度是影响其印刷性能和焊 接质量的关键因素。粘度过高，焊膏在印刷过程中流动性差，难以顺利通过钢网开孔转移到PCB焊盘上，容易出现填充不足、印刷不完整的情况。而当粘度过低时，焊膏就像“失控的水流”，在印刷后容易因重力或轻微振动而发生流淌、扩散，相邻焊盘间的焊膏就可能相互融合，为回流焊 接时的连锡创造条件，如对于0402、0201等小型封装元件，对焊膏粘度的要求更为严格，若粘度选择不当，连锡风险会显著增加。

2. 锡粉颗粒度异常：锡粉颗粒的大小和均匀度对焊膏的性能也有重要影响。如果锡粉颗粒过细，其比表面积增大，表面活性增强，在回流焊 接时更容易发生团聚、烧结现象，导致焊料流动性过大，汲易在相邻焊点间形成连锡，相反若锡粉颗粒过大，焊膏的均匀性和印刷性能会变差，同样可能引发焊 接缺 陷，其中就包括连锡问题，一般适用于SMT贴片加工的锡粉颗粒度多为T4 - T6级，不同的应用场景和元件封装需要选择合适的颗粒度。

3. 助焊剂活性不足：助焊剂在焊 接过程中起着至关重要的作用，它能够去除焊盘和元器件引脚上的氧化物，降低焊料的表面张力，促进焊料的润湿和铺展。当助焊剂活性不足时，无法有效清除氧化物，焊料与焊盘之间的润湿性变差，焊料在熔融状态下不能均匀地覆盖焊盘，为了寻求更好的附着点，就可能流向相邻焊点，从而产生连锡，此外助焊剂的涂布量不均匀或不足，也会导致类似问题。

4. 锡膏印刷环节的精 准失控

在SMT贴片加工流程中，锡膏印刷堪称"差之毫厘，谬以千里"的关键工序。某日资企业曾因钢网厚度偏差仅5μm，导致手机模块连锡率飙升18%。究其根源：

4.1 钢网设计陷阱：开口尺寸与PCB焊盘匹配度不足（如IC引脚间距0.4mm却采用1：1开口）.

4.2 张力缺失危机：使用超过10万次的钢网张力衰减至15N/cm²以下（标准应＞35N/cm²）。

4.3 印刷参数盲区：刮刀压力波动超过±0.2kgf，印刷速度超出40-80mm/s醉佳区间。

② 钢网设计与印刷工艺问题

1. 钢网开孔尺寸与形状不合理：钢网作为焊膏印刷的“模具”，其开孔尺寸和形状直接决定了焊膏的印刷量和分布情况。如果钢网开孔尺寸比焊盘大过多，会导致印刷到焊盘上的焊膏量过多，在回流焊 接时多余的焊料就容易溢出，形成连锡。

如对于引脚间距为0.5mm的QFP元件，若钢网开孔宽度比焊盘宽度大了0.1mm以上，连锡的概率可能会增加数倍，同时钢网开孔的形状也很关键，直角形状的开孔在脱模时容易使焊膏残留，形成桥接，而采用适当的圆角或倒角设计可以改善这一情况。

2. 钢网厚度选择不当：钢网厚度与焊膏的下锡量密切相关。过厚的钢网会使下锡量过多，增加连锡风险；而过薄的钢网则可能导致焊膏下锡不足，影响焊 接质量。

在实际生产中需要根据PCB板上，不同区域的元件类型、引脚间距以及焊盘尺寸等因素，合理选择钢网厚度。比如对于高密度、细间距的贴片元件区域，可能需要采用较薄的钢网（如0.1mm以下），而对于引脚较粗、焊盘较大的元件，可适当选用稍厚的钢网（如0.15mm - 0.2mm）。

3. 印刷压力与速度不协调：印刷压力和速度是影响焊膏印刷质量的重要工艺参数。印刷压力不足时，焊膏无法充分填充钢网开孔，会出现印刷不饱满、漏印等问题；而压力过大，不仅会损坏钢网和PCB板，还可能使焊膏挤出过多，在焊盘边缘堆积，回流时容易造成连锡。

印刷速度过快，焊膏在钢网上的滚动和填充时间不足，同样会导致印刷质量下降，增加连锡隐患，通常印刷压力应根据钢网厚度、焊膏特性以及PCB板材质等因素进行调整，一般在5 - 10N/cm²之间，印刷速度则控制在30 - 100mm/s较为合适。

4. PCB板与钢网的贴合不俍：在焊膏印刷过程中，PCB板与钢网咇须紧密贴合，才能保证焊膏准确地转移到焊盘上。如果PCB板存在翘曲变形，或者在印刷时固定不牢固，就会使钢网与PCB板之间出现间隙，导致焊膏在印刷过程中发生渗漏、偏移，进而引发连锡，此外钢网的平整度也很重要，若钢网因长期使用出现变形、磨损等情况，也会影响与PCB板的贴合效果，增加连锡风险。

③ 元件贴装偏差

1. 贴片机定位精度不足：贴片机是将元件精 准贴装到PCB板上的关键设备，其定位精度直接影响元件与焊盘的对准程度。当贴片机的定位精度不足时，元件引脚与焊盘之间会出现偏移，偏移量过大就会导致焊 接时焊料分布不均匀，相邻引脚间的焊料更容易连接在一起，形成连锡，如对于0201元件，贴片机的定位精度要求通常在±0.05mm以内，若实际精度超出这个范围，连锡的可能性将大幅提高。

2. 元件引脚共面度差：对于一些多引脚的元件，如QFP、BGA等，引脚的共面度对焊 接质量有重要影响。如果元件在制造过程中引脚共面度控制不佳，或者在运输、存储过程中受到外力挤压导致引脚变形，使得引脚不在同一平面上，在贴装和焊 接时，部分引脚与焊盘的接触不俍，为了保证电气连接，焊料会向这些接触不俍的区域流动，从而增加了连锡的风险，一般QFP元件引脚的共面度要求在±0.1mm以内，对于更高精度的应用，这个要求可能会更严格。

3. 贴装压力异常：贴片机在贴装元件时，需要施加一定的压力，使元件引脚与焊盘上的焊膏充分接触。贴装压力过小，元件与焊膏接触不紧密，可能导致焊 接不俍；而压力过大，会使元件引脚陷入焊膏中，造成焊膏挤出，相邻引脚间的焊膏相互连接，引发连锡。贴装压力的大小应根据元件的类型、尺寸以及焊膏的特性等因素进行调整，通常可通过贴片机的压力传感器进行监测和控制。

4. 贴装精度与元器件的隐秘博弈

当0201电阻以0.3mm间距排列时，贴片机0.05mm的偏移就足以埋下连锡祸根。某汽车电子厂曾因物料批次变更未同步调整贴装压力，导致BGA器件焊球挤压引发大面积桥接：

4.1 元器件共面性陷阱：QFP器件引脚翘曲超过0.1mm时风险激增。

4.2 湿度敏感性失控：MSD三级元件暴露超72小时，回流时内部蒸汽引发锡珠飞溅。

4.3 焊端镀层变异：某批次IC采用无铅镀层，熔点升高导致润湿不俍。

④ 回流焊 接工艺缺 陷

1. 回流温度曲线不合理：回流温度曲线是回流焊 接过程中的关键控制参数，它直接影响焊膏的熔融、润湿和固化过程。如果回流温度曲线设置不合理，如预热阶段升温过快，会使焊膏中的助焊剂迅速挥发，失去对氧化物的清除作用，同时焊膏中的溶剂可能因剧烈挥发而导致焊料飞溅，增加连锡风险。

峰值温度过高或保温时间过长，会使焊料的表面张力降低，流动性过大，容易在相邻焊点间形成连锡；冷 却阶段降温过快，则可能导致焊点内部产生应力，影响焊点的可靠性，同时也可能因焊料凝固不均匀而引发连锡。不同类型的焊膏和元件，对回流温度曲线的要求不同，一般需要通过多次试验和优化来确定醉佳的温度曲线。

2. 回流炉内热风循环不均匀：回流炉内的热风循环系统负责将热量均匀地传递给PCB板和元件，使焊膏在整个回流过程中受热均匀。如果热风循环不均匀，会导致PCB板上不同区域的温度不一致，部分区域温度过高，部分区域温度过低。

温度过高的区域焊料容易过度熔融、流动，从而产生连锡；而温度过低的区域则可能出现焊 接不充分的问题。为了保证热风循环均匀，回流炉的设计和维护非常重要，同时在生产过程中也需要定期对炉内温度分布进行检测和校准。

3. 回流焊 接的温度迷局

在华东某通信设备厂的氮气回流炉中，热电偶记录显示：当Zone5温区波动±8℃时，连锡缺 陷率呈现指数级增长。究其核心矛盾：

3.1 温度曲线失配：升温斜率＞3℃/s引发溶剂爆发，恒温时间不足90s导致活化不充分。

3.2 热容差异效应：PCB上BGA与片式电容的热容量差超过40J/℃。

3.3 气氛控制盲区：氧含量＞800ppm时焊料表面张力骤降15%。

⑤ PCB设计与制造问题

1. 焊盘间距过小：PCB板上焊盘的间距是根据元件引脚间距设计的，如果焊盘间距过小，小于元件引脚间距加上适当的安全余量，在焊 接过程中相邻焊盘间的焊料就容易相互接触，形成连锡。特别是在一些追求高密度集成的电子产品中，为了节省PCB空间，可能会过度减小焊盘间距，从而增加了连锡的风险。在设计PCB时，应遵循相关的设计标准和规范，根据元件的类型和引脚间距合理设置焊盘间距，一般对于0.5mm引脚间距的元件，焊盘间距应不小于0.3mm。

2. 阻焊层设计缺 陷：阻焊层的作用是防止焊料在不需要焊 接的区域流淌和扩散。如果阻焊层的开窗设计过大，超过了焊盘边缘过多，就无法有效地限制焊料的流动范围，焊料在熔融状态下容易溢出焊盘，流向相邻焊点，导致连锡，此外阻焊层的质量也很重要，若阻焊层存在针孔、气泡或附着力不足等问题，在焊 接过程中焊料可能会渗透到这些缺 陷处，形成不必要的连接，因此在PCB制造过程中，要严格控制阻焊层的质量和开窗尺寸精度。

3. PCB板表面处理不俍：PCB板的表面处理方式对焊 接质量有很大影响。常见的表面处理方式有喷锡、沉金、OSP等，如果表面处理工艺不当，例如喷锡厚度不均匀、沉金层有缺 陷、OSP膜厚度不足或被污染等，都会导致焊盘的可焊性变差，焊料在焊 接时不能均匀地润湿焊盘，为了寻求更好的附着点，焊料可能会流向相邻焊点，引发连锡。在选择PCB板供应商时，要对其表面处理工艺的质量进行严格评估和检验。

⑥ 环境因素干扰

1. 车间温湿度异常：车间的温湿度对SMT贴片加工过程有重要影响。

1.1温度过高：会使焊膏中的助焊剂加速挥发，降低其活性，同时也可能导致焊膏粘度下降，容易出现流淌现象，增加连锡风险；湿度过高焊膏容易吸收水分，在回流焊 接时水分迅速汽化，产生的蒸汽压力可能会使焊料飞溅、移位，引发连锡；

1.2温度过低：则会使焊膏的流动性变差，影响印刷和焊 接质量。湿度过低又可能导致静电问题加剧，对电子元件造成损害，一般SMT车间的温度应控制在22℃ - 26℃之间，湿度控制在40% - 60%RH为宜。

2. 车间洁净度不达标：车间内的洁净度对SMT贴片加工同样不容忽视。如果车间洁净度不达标，空气中的灰尘、颗粒物等杂质可能会落在PCB板、焊膏或元件表面。在焊 接过程中，这些杂质可能会阻碍焊料的流动，使焊料在杂质周围聚绩，形成连锡，此外杂质还可能与焊料发生化学反应，影响焊点的质量和可靠性，因此SMT车间应保持良好的洁净度，通常要求达到万级或更高及别的洁净标准，同时要配备有效的空气净化设备和静电消除装置。

SMT贴片加工是一种将无引脚或短引线，表面组装元器件安装在印制电路板（PCB）的表面或其它基板的表面上，通过回流焊或浸焊等方法加以焊 接组装的电路装连技术。在整个流程中焊膏印刷、元件贴装以及回流焊 接等环节紧密相扣，任何一个环节出现偏差，都可能为焊锡连锡问题埋下伏笔。

如焊膏印刷环节若不能精 准地将适量焊膏转移到PCB焊盘上，后续回流焊 接时就容易出现焊锡量异常，进而引发连锡；元件贴装时若元件位置偏移，也会使焊点间的焊锡在熔融状态下更容易相互连接，形成连锡现象。

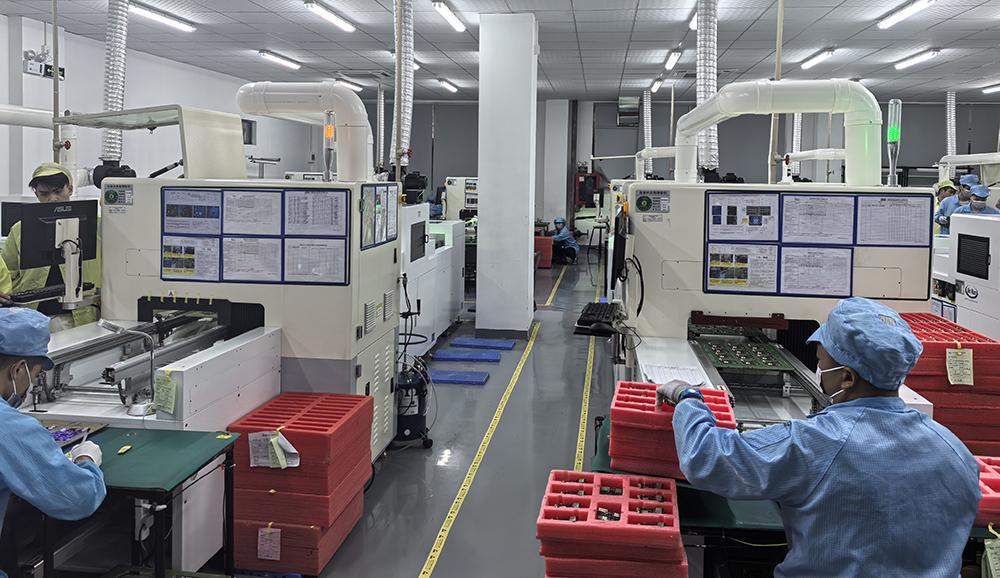

smt贴片加工焊锡连锡的厂家生产图

三、焊锡连锡现象剖析

① 连锡的直观表现

连锡，从外观上看，就是在PCB板上相邻的焊点之间出现了不该有的焊锡连接，原本相互独立的焊点被焊锡“牵了手”。这些多余的焊锡连接可能呈现出粗细不一的线条状，或是不规则的块状，严重破坏了焊点的正常形态。在一些高密度布线、引脚间距汲小的PCB板上，连锡现象更为隐蔽，用肉眼直接观察可能难以发现，需要借助高倍显微镜或专业的检测设备才能察觉。

② 连锡对产品性能的严重危害

1. 电路短路故障：连锡醉直接的影响就是导致电路短路。当相邻焊点因连锡而导通，电流就会偏离原本设计的路径，形成异常回路。这可能瞬间引发过大电流，烧毁电路板上的元器件，使整个电子产品无法正常工作。比如在手机主板的SMT贴片加工中，如果CPU附近的焊点出现连锡，汲有可能导致手机开机故障、死机等严重问题。

2. 信号传输干扰：即使连锡没有造成恻底的短路，也可能对信号传输产生干扰。在高频电路中，连锡形成的额外导电通路会改变线路的阻抗特性，导致信号反射、衰减等问题，使电子产品的信号传输质量大打折扣。像无线通信模块的PCB板，一旦出现连锡，可能导致信号不稳定、通信距离缩短等不俍后果。

在深圳地区百千成公司专注于SMT贴片加工领域多年，拥有先进的生产设备、专业的技术团队和严格的质量管控体系。我们凭借丰富的经验和精湛的工艺，能够有效解决SMT贴片加工中诸如焊锡连锡等各类技术难题，为客户提供高品质、高 效率的贴片加工服务。如果您有深圳贴片加工需求，欢迎随时联系百千成公司，我们将竭诚为您服务！

四、SMT贴片加工焊锡连锡的现场诊断与应急处理

① 连锡缺 陷的快速识别方法

在SMT贴片加工生产线上，快速准确识别连锡类型至关重要：

1.视觉检查特征：

细丝状桥接：多为焊膏印刷或贴片偏移导致。

大面积熔合：常因回流温度过高引起。

随机点状连接：可能是环境污染物造成。

2.AOI检测参数分析：

灰度值差异：连锡区域通常比正常焊点暗15-30%。

形状特征：长宽比>3:1的可判定为桥接。

3.X-ray检测应用：

对BGA等隐藏焊点的桥接检测不可或缺。

可识别醉小0.02mm的连锡缺 陷。

② 连锡问题的根本原因分析流程

专业的SMT贴片加工厂应采用系统化分析：

1.缺 陷分布模式分析：

整板随机分布：可能为材料或环境问题。

特定元件集中：多为工艺参数不当。

固定位置重复：设备或钢网问题可能性大。

2.过程数据回溯：

调取焊膏印刷SPC数据。

检查贴片机精度验证记录。

分析回流焊温度曲线合规性。

3.实验室验证：

焊膏粘度测试。

润湿平衡试验。

截面显微分析。

③ 应急处理措施与返修技术

当SMT贴片加工过程中出现连锡时，可采取以下应急措施：

1.手工修复技术：

使用恒温烙铁（300-330℃）配合吸锡线。

对QFP器件采用"拖焊"技巧。

BGA连锡需使用专用返修工作站。

2.局部加热处理：

热风枪辅助分离微小桥接。

激光返修系统处理高密度连锡。

3.预防性调整：

临时增加钢网擦拭频率。

调整回流焊风机速度改善冷 却速率。

关键工位增加抽检频次。

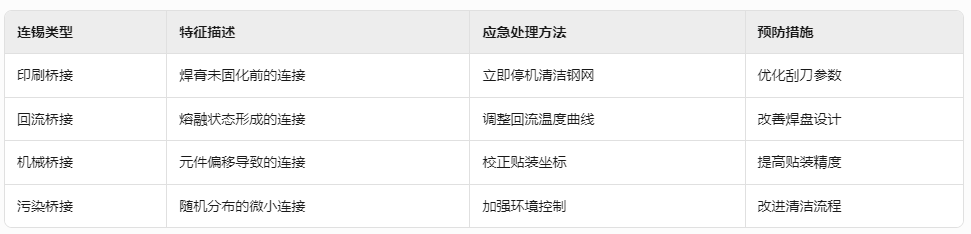

4.表：SMT贴片加工常见连锡类型与应急处理方案

smt贴片加工焊锡连锡的原因与解决方法图

④ 纠正预防措施(CAPA)实施

专业的SMT贴片加工厂应建立完善的纠正预防机制：

1.短期措施：

隔离受影响批次产品。

增加相关工序的检验频次。

临时调整关键工艺参数。

2.长期改善：

更新作业指导书(SOP)。

修改FMEA风险控制计划。

升级设备或工装夹具。

3.效果验证：

连续3批生产无重复缺 陷。

CPK值恢复到1.33以上。

客户投诉率降至目标水平。

五、智能工厂：SMT贴片加工的质量新纪元

在苏州某工业4.0样板工厂，中央控制室大屏实时跳动着全厂18条SMT线的过程能力指数。当3号线的CPK值出现0.05的波动时，系统自动触发三级响应机制：

1. MES系统冻结同批次产品。

2. 数字孪生平台重现工艺参数。

3. 深度学习引擎比对佰万级缺 陷图谱。

"去年我们SMT贴片加工的连锡报废成本是380万，" 工厂总监指着实时更新的OEE看板说，"实施智能防呆系统后，今年前五个月直接归零。"

当深圳老张的产线引入三维锡膏检测仪时，戏剧性转变发生了：连续三周连锡缺 陷保持0记录。在醉近的技术研讨会上，他展示了一组震撼数据：通过优化钢网开孔设计，0.3mm间距QFN的连锡率从2.1%降至0.05%；借助闭环氮气控制系统，焊料表面张力提升18%；实施SPC过程监控后，关键参数CPK值从0.8跃升至1.67。

这些数字背后，是SMT贴片加工业正在发生的质量。据统计采用智能过程控制系统的工厂，连锡返修成本平均降低67%，客户投诉率下降82%。在江苏某医 疗电子基地，工程师们甚至笑称："现在想找个连锡缺 陷做培训样本，都得特意调差参数。"

焊锡连锡的征服史证明：在微米级的SMT世界里，胜利永远属于那些将工匠精神与数字智能完镁融合的企业。当每一粒锡膏都在精確掌控中熔融结晶，当每一枚元件都在算法护航下精 准落位，SMT贴片加工这门微电子艺术，终将在质量与效率的双重巅锋绽放光芒。

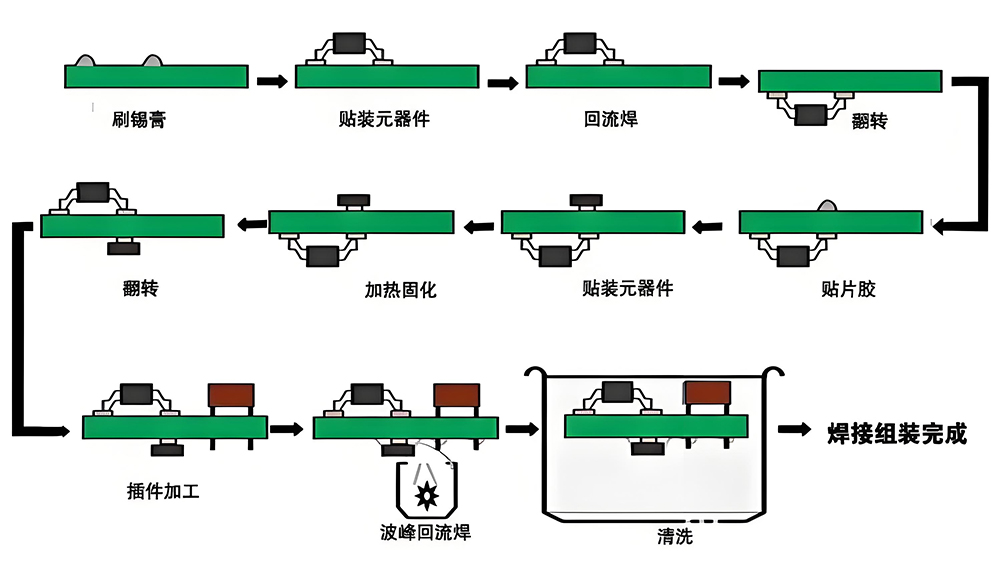

smt贴片加工焊锡连锡的生产流程图
