电子smt贴片加工常用的电子元件有哪些？

电子smt贴片加工常用的电子元件有哪些？

SMT贴片加工中电子元件当属片式电阻器和片式电容器，它们体积小巧，规格多样（如0402、0603等），是构成电路的基础。紧随其后的是各类片式电感器，用于滤波、储能等。半导体器件方面，片式二极管（如肖特基、稳压管）、三极管（SOT封装）以及各种封装的集成电路（IC）是核心，包括QFP、SOP、BGA等封装形式。今天就让我们深入探索电子smt贴片加工常用的电子元件有哪些？揭开它们神秘的面纱。

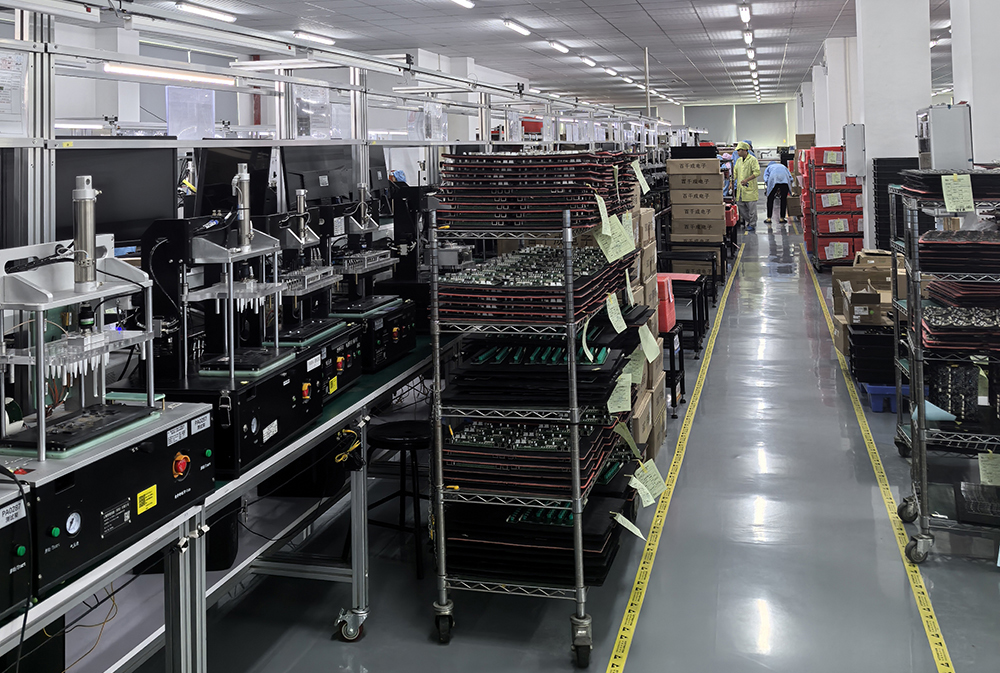

电子smt贴片加工常用的电子元件设备

一、基础构建单元：电阻、电容与电感

1）电阻器：基础而关键的电路基石

1.1功能核心：限制电流、分配电压、调节信号电平。它们是电路中基本、使用量大的被动元件之一。

1.2 SMT 封装主流：

1.2.1片式电阻：絶对主流，封装尺寸代码如 0201 (0.6mm x 0.3mm)、0402 (1.0mm x 0.5mm)、0603 (1.6mm x 0.8mm)、0805 (2.0mm x 1.25mm)、1206 (3.2mm x 1.6mm) 等。数字越小，尺寸越小，对SMT贴片加工的精度（贴片机、印刷）要求越高。01005甚至更小的封装在微型设备中应用增长迅速。

1.2.2排阻：多个电阻集成在一个封装内，节省空间，简化设计，提高SMT贴片效率。

1.3 SMT 贴片加工要点：关注焊盘设计匹配封装，锡膏印刷量和回流焊温度曲线对可靠性影响大，微小尺寸的电阻在SMT贴片过程中需防止立碑、移位。

电阻作为电子电路中基础的元件之一，在SMT贴片加工里有着广泛的应用。它如同电路中的交通警察，通过自身对电流的阻碍作用，实现对电路中电压、电流的精准调控，贴片电阻作为电阻家族中的重要成员，有着独特的工艺制造原理。它是将金属粉和玻璃釉按照精心调配的比例充分混合，再运用丝钢网印刷法，精准地印在基板上，从而诞生出一个个性能稳定的贴片电阻。

相较于传统的普通电阻器，贴片电阻展现出诸多令人瞩目的优势。它拥有出色的耐高温、耐潮湿特性，这使得它在各种复杂恶劣的环境下，依然能够稳定工作，确保电路的正常运行。更为突出的是，贴片电阻体积小巧，能够极大地节约电路空间，为电子产品的小型化、精细化设计提供了有力支持。在如今这个追求轻薄便携的时代，贴片电阻的这一优势显得尤为重要，它让电子产品的设计更加自由灵活，能够满足消费者对于产品外观与功能的双重需求。

贴片电阻的尺寸规格丰富多样，常见的有0402、0603、0805等。不同的尺寸适用于不同的电路设计场景，工程师们可以根据具体的电路需求，精准选择合适尺寸的贴片电阻。从类型上看，贴片电阻主要分为普通电阻、精密电阻和热敏电阻等。

普通电阻在一般的电路中广泛应用，承担着基本的电阻功能；精密电阻则以其极高的精度脱颖而出，误差可严格控制在±1%以内，因此在那些对电阻精度要求极为苛刻、需要高精度控制的电路中，如精密测量仪器、高偳电子设备等，精密电阻发挥着不可替代的作用；热敏电阻则具有独特的温度敏感特性。

其阻值会随着周围环境温度的变化而灵敏地改变，基于这一特性，热敏电阻常常被巧妙地应用于温度测量和控制电路中，像我们日常生活中常见的空调、冰箱等家电产品，以及工业生产中的温度控制系统，都离不开热敏电阻的精准感知与调控。

2）电容器：电能的高效储存与调控专家

2.1功能核心：储存电荷、滤波（去除噪声）、耦合/隔直、调谐电路。是保障电源纯净度和信号完整性的关键。

2.2主要SMT类型与封装：

2.2.1多层陶瓷电容：应用广泛，封装尺寸同片式电阻（0201, 0402, 0603等）。容量范围广，高频特性好，是SMT贴片加工线上的常客。

2.2.2钽电容：封装如 A (3216), B (3528), C (6032), D (7343) 等。单位体积容量大，极性要求严格。在SMT贴片时需特别注意极性方向识别和贴装精度，防止反贴导致短路失效。

2.2.3铝电解电容：圆柱形（SMD型）或贴片型封装。容量大成本低，常用于电源滤波。体积相对较大，在SMT贴片加工中需注意其高度和重量可能带来的工艺挑战（如贴装压力、回流时热应力）。

2.3 SMT 贴片加工要点：MLCC 需防范因 PCB 弯曲或热冲击导致的机械裂纹（俗称crack）。钽电容极性防反至关重要，铝电解电容需考虑其耐热性。所有电容的焊盘设计需优化以降低应力。

电容在电子世界里宛如一个神奇的电能储存库，它能够储存电荷，并在需要的时候释放出来，为电路提供稳定的能量支持。在SMT贴片加工的众多电路中，电容发挥着滤波、耦合、去耦、储能等多种不可或缺的重要功能，是保障电路稳定运行的关键元件之一。

贴片电容全称为多层片式陶瓷电容器，它采用了先进的多层陶瓷技术制造而成。这种独特的制造工艺赋予了贴片电容许多优异的性能。在众多类型的贴片电容中，陶瓷电容以其体积小巧、容量稳定的特点，成为了高频电路和滤波电路中的艏选元件。

在高频电路中信号的频率极高，对元件的响应速度和稳定性要求极为苛刻，而陶瓷电容凭借其出色的性能，能够快速准确地对高频信号进行处理，有效滤除杂波，保证信号的纯净与稳定传输。

钽电容则以其大容量、小体积的显著优势，在高密度组装的电路以及那些对大容量滤波有迫切需求的场合中大放异彩。它能够在有限的空间内存储大量的电能，为电路提供强大而稳定的能量支持，确保电路在复杂的工作条件下依然能够正常运行。

铝电解电容虽然体积相对较大，但其拥有超大的容量，这一特性使其在低频滤波和储能领域发挥着重要作用。在一些对低频信号处理要求较高的电路中，铝电解电容能够有效地滤除低频杂波，使信号更加平滑稳定；同时，在需要储存大量电能的场合，如一些后备电源电路中，铝电解电容也能够胜任，为电路提供可靠的能源保障。

贴片电容的容量范围跨度极大，从微小的皮法（pF）级别到较大的微法（μF）级别，能够满足各种不同电路对电容容量的多样化需求。在实际的SMT贴片加工过程中，工程师们需要根据电路的具体功能、工作频率、电压要求等多方面因素，综合考量并精准选择合适类型和容量的贴片电容，以确保整个电路系统能够稳定、高效地运行。

3）电感器：磁场能量的掌控者

3.1功能核心：储存磁能、滤波（尤其高频噪声）、阻抗匹配、能量转换（如电源电路中）。

3.2主要SMT类型与封装：

3.2.1绕线电感：封装多样（如矩形、圆柱形），尺寸各异。Q值（品质因数）通常较高。

3.2.2多层片式电感：外观类似MLCC，封装尺寸标准化（0201, 0402等）。成本较低，应用广泛。

3.2.3磁屏蔽电感：带有磁屏蔽外壳，减少电磁干扰(EMI)，封装通常稍大。对SMT贴片加工的自动化适应性良好。

3.2.4功率电感：体积较大，用于电源转换电路（如DC-DC），封装形式多样，常有底座或特殊引脚。在SMT贴片生产中需关注其重量和热容量对工艺的影响。

3.3 SMT 贴片加工要点：功率电感较重较大，需确保贴装稳固性和焊点强度。部分电感对高温敏感，回流焊温度曲线需精确控制。磁屏蔽电感需避免机械损伤。

电感作为电子元件家族中的一员，肩负着储存磁场能量的重要使命。在SMT贴片加工的电路世界里，电感凭借其独特的电磁特性，广泛应用于滤波、振荡、阻抗匹配等关键电路功能中，为电路的稳定运行和信号的精准处理提供了坚实保障。

在SMT贴片加工领域，常见的贴片电感主要包括叠层电感和绕线电感这两大类型。叠层电感采用了先进的叠层工艺制造而成，其内部结构紧凑，具有体积小巧、电感量稳定的显著优势。这种特性使得叠层电感在高密度组装的电路中备受青睐，能够在有限的空间内为电路提供稳定的电感支持，满足现代电子产品对小型化、高性能的追求。

绕线电感则是通过将导线紧密绕制在特定的磁芯上制作而成，它的电感量较大，并且可调范围宽广。虽然绕线电感的体积相对叠层电感而言较大一些，但其在对电感量要求较高、需要精确调节电感值的场合中，却有着无可替代的作用，如在一些射频电路、功率变换电路中，绕线电感能够根据电路的实际需求，灵活调整电感量，实现电路性能。

电感的电感量大小是其重要的参数之一，它决定了电感在电路中对电流变化的阻碍能力。不同的电路应用场景对电感量有着不同的要求，工程师们需要根据电路的具体设计目标，如滤波的频段范围、振荡的频率要求、阻抗匹配的精度等，精心挑选合适电感量的贴片电感，同时在选择贴片电感时，还需要考虑其额定电流、直流电阻等其他参数，以确保电感在实际工作过程中能够稳定可靠地运行，不会因为电流过大或电阻过高等问题而出现故障，影响整个电路的正常工作。

二、电路核心与功能引擎：半导体器件

1）集成电路：

集成电路堪称电子元件领域中的超级明星，它代表了现代电子技术的高度集成与智能化发展的癫峰成就。集成电路将大量的晶体管、电阻、电容等基础电子元件巧妙地集成在一个微小的芯片之上，通过精心设计的内部电路连接，实现了极为复杂的电路功能。

1.1 QFP：四边带翼形引脚（Gull Wing），引脚数从几十到几百不等（如 LQFP, TQFP）。是传统且广泛应用的封装，对SMT贴片加工的引脚共面性、锡膏印刷精度和回流焊接要求较高。

1.2 BGA：底部以焊锡球阵列连接，引脚密度极高，电热性能优越，已成为高性能芯片（CPU, GPU, FPGA, 高速内存等）的主流封装。是SMT贴片加工中技术难度和附加值的元件之一，依赖精准的锡膏印刷、高精度贴片机（通常需专用相机）和精确的回流焊控制（X-Ray检测常为必需）。

1.3 LGA：类似BGA，但底部是焊盘而非锡球，需配合插座或特定焊接工艺。

1.4 QFN/DFN：底部中央有大散热焊盘，周边是矩形引脚（无翼）。散热好、尺寸小、成本较低。在SMT贴片中需确保散热焊盘的锡量充足且无空洞，引脚和焊盘的对位精度要求高。

1.5 SOT/SOP/SOIC：两侧或四侧（SOP变体）引脚的较小封装，用于中小规模IC。是SMT贴片生产线上常见的标准封装。

1.6 CSP/WLP：尺寸接近芯片本身，引脚在底部（常为焊球）。及致小型化，对SMT贴片加工精度和洁净度要求极高。

在SMT贴片加工所涉及的各类电子产品中，集成电路无处不在，从我们日常使用的智能手机、平板电脑、智能手表等消费电子产品，到工业生产中的自动化控制系统、医疗设备中的精密检测仪器、通信领域中的基站设备等高偳专业设备，集成电路都作为核心部件，发挥着至关重要的作用，如同人类大脑一般，掌控着整个电子设备的运行与功能实现。

在SMT贴片加工过程中，集成电路的封装形式多种多样，以适应不同的应用场景和电路设计需求。其中，SOP（小外形封装）、SOIC（小外形集成电路封装）、QFP（四侧引脚扁平封装）、BGA（球栅阵列封装）等是较为常见的封装形式。SOP封装形式的引脚从封装两侧整齐引出，具有封装尺寸小、易于焊接和安装等优点，因此在存储器、微处理器等电路中得到了广泛应用。

许多小型的存储芯片和低功耗的微处理器常常采用SOP封装形式，能够在有限的电路板空间内实现高效的数据存储和处理功能。QFP封装则是引脚从四个侧面引出，适用于引脚数较多、功能较为复杂的集成电路。这种封装形式能够提供更多的引脚数量，满足芯片与外部电路之间复杂的信号连接需求，在一些高性能的数字信号处理器、大规模集成电路等产品中应用广泛。

BGA封装则是在芯片底部以规则排列的球形触点作为电气连接接口，它具有更高的引脚密度和更好的电气性能，适用于对封装密度和性能要求极高的场合，如高偳的计算机处理器、图形处理芯片等。BGA封装能够极大地提高芯片与电路板之间的信号传输速度和稳定性，为电子产品的高性能运行提供坚实保障。

集成电路的功能种类繁多，涵盖了微处理器、存储器、放大器、传感器、逻辑电路等各个领域。不同类型的集成电路具有独特的功能和特点，能够满足各种不同电子设备的多样化需求，如微处理器作为电子产品的核心运算单元，负责执行各种复杂的指令和数据处理任务，其性能的高低直接决定了电子设备的运行速度和处理能力。

存储器则用于存储电子设备运行过程中所需的数据和程序，包括随机存取存储器（RAM）和只读存储器（ROM）等不同类型，为设备的正常运行提供数据支持；放大器能够对微弱的电信号进行放大处理，使其满足后续电路的工作要求，广泛应用于音频、视频等信号处理电路中。

传感器则能够感知外界环境的各种物理量变化，如温度、压力、光线等，并将其转换为电信号输出，为电子设备实现智能化控制提供基础数据。在SMT贴片加工过程中，工程师们需要根据电子产品的具体功能需求和设计目标，精准选择合适类型、封装形式和性能参数的集成电路，确保其与其他电子元件协同工作，共同构建出高性能、稳定可靠的电子设备。

2）二极管 (Diodes)：单向导电、整流、稳压、保护等。

2.1 主要SMT封装：

2.1.1SOD系列 (如 SOD-123, SOD-323, SOD-523)：圆柱形或扁平形，尺寸小，应用广（整流、开关、肖特基、稳压（齐纳）等）。

2.1.2 SOT系列 (如 SOT-23)：常用于小信号二极管、稳压管或双二极管。

2.1.3 DFN, QFN：用于大电流整流二极管（如肖特基）或需要更好散热的场合。

2.1.4功率模块封装：用于大电流整流桥等。

2.2 SMT贴片加工要点：极性防反是关键（所有二极管都有正负极）。部分稳压管或敏感器件需注意静电防护(ESD)。功率二极管需保证良好焊接散热。

3）SMT 贴片加工要点：IC封装复杂多样，是SMT贴片加工工艺的核心挑战。精细间距（Fine Pitch）元件（如细间距QFP、微型BGA）要求极高的印刷、贴装精度和过程控制。BGA的回流焊接质量（空洞率、桥连、虚焊）和检测（AOI, X-Ray）是关键。防潮管理（MSD等级）对潮湿敏感器件至关重要。

4）晶体管：信号放大、开关控制的核心元件。

4.1 主要SMT封装：

4.1. SOT系列 (如 SOT-23, SOT-223, SOT-89)：体积小巧适合高密度SMT贴片。SOT-23常用于小信号，SOT-223/SOT-89用于功率稍大的场合。

4.1.2 DFN, QFN：用于需要更好散热或更小尺寸的功率晶体管。

4.2 SMT 贴片加工要点：注意极性标识（如SOT-23有不同引脚排列），防止贴反。功率型晶体管需关注焊盘散热设计和焊接可靠性。

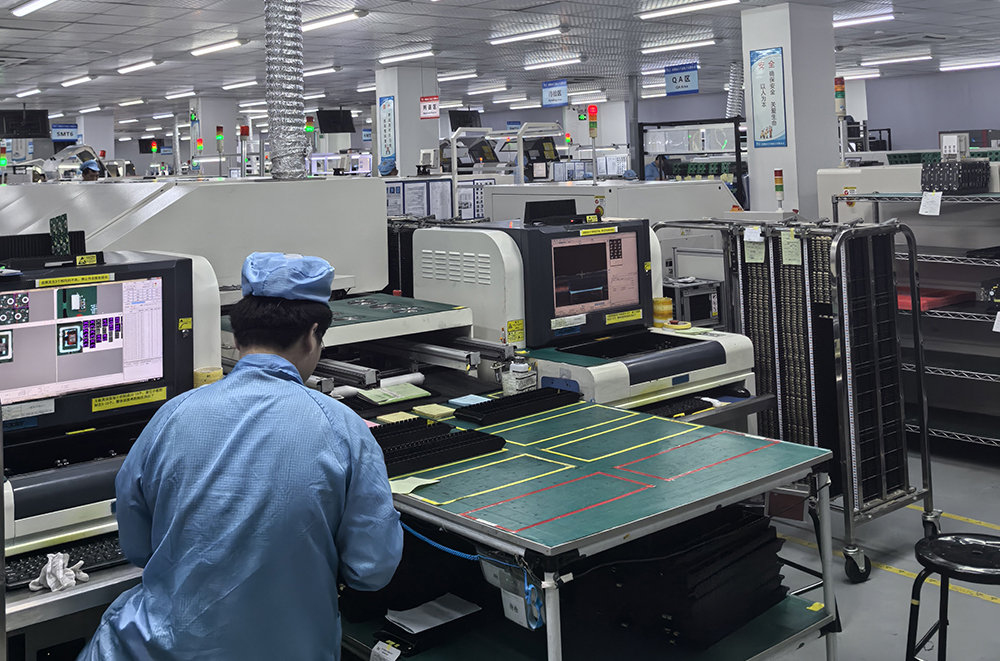

电子smt贴片加工常用的电子元件设备

三、连接、保护与交互：其他关键元件

1）连接器：实现板与板、板与外设（线缆）的电信号和物理连接。

1.1 SMT类型特点：种类极其繁多（板对板、线对板、I/O接口如USB, HDMI, RJ45、卡座等），尺寸跨度大。越来越多的连接器采用SMT贴装方式，部分为SMT/通孔混装。

1.2 SMT 贴片加工要点：通常尺寸大、重量大、高度高、结构复杂（有外壳、弹片等）。对SMT贴片加工的挑战包括：

1.2.1高精度要求：引脚多且密，对贴装精度要求高。

1.2.2共面性：确保所有引脚在同一平面上接触焊盘。

1.2.3 耐高温性：塑料外壳需能承受回流焊温度不变形。

1.2.4机械强度：焊点需承受插拔时的机械应力，可能需要底部填充胶或加强焊盘设计。在SMT贴片生产中常需特殊夹具或支撑。

2）晶体与振荡器：提供精确的时钟频率，是数字电路的心跳。

2.1 SMT 封装：主要有金属外壳封装（如HC-49S/SMD）和陶瓷SMD封装（更小，如2520, 2016, 1612）。振荡器（有源）通常为四脚或更多脚的SMD封装（如SMD3225, SMD5032等）。

2.2 SMT 贴片加工要点：对机械应力和热冲击非常敏感，不当的SMT贴片加工工艺（如贴装压力过大、温度曲线过陡）易导致频率漂移或失效。焊盘设计需对称，减少应力。推荐在工序焊接避免多次回流。清洁时需谨慎。

3）保险丝：过流保护。

3.1 SMT 封装：片式保险丝，封装尺寸类似电阻电容（如1206, 0612等）。

3.2 SMT 贴片加工要点：相对简单，需注意额定电流值标识清晰，焊点可靠。

4）EMI/ESD 防护元件：

4.1 磁珠：抑制高频噪声，SMT封装类似大号电感（0805, 1206等）。

4.2 TVS二极管：抑制浪涌电压，封装多为SOD或SMB/SMC。

4.3 ESD保护器件：专门用于静电防护，封装多样（SOT, DFN, 阵列等）。

4.4 SMT 贴片加工要点：工艺要求与其基础元件类型（二极管、电感）类似。需确保在电路中的正确布局和接地。

5）开关与按键：人机交互接口。

5.1 SMT 类型：存在大量SMD轻触开关、拨码开关（DIP Switch的SMD版本）、检测开关等。

5.2 SMT 贴片加工要点：通常有机械活动部件，需避免焊料流入活动部位导致卡死。贴装压力和高度控制很重要。部分开关可能需要人工检查或测试功能。

6）LED (发光二极管)：

6.1 SMT 封装：主流封装包括：

6.1.1 片式LED (Chip LED)：尺寸小（0402, 0603, 0805等），用于指示灯、背光。

6.1.2 PLCC ：顶部发光，常用作大功率LED或RGB LED。

6.1.3EMC/PCT 支架型：大功率照明LED常用，通常需与散热基板配合。

6.2 SMT 贴片加工要点：极性防反。对静电(ESD)有一定敏感性。需注意回流焊温度，避免过高温度损伤荧光粉（对于白光LED）。部分大功率LED的焊接需特别关注散热焊盘的锡膏量和空洞率。

二极管这个看似简单却功能强大的电子元件，在SMT贴片加工的电路中扮演着至关重要的角色。它犹如电路中的一位忠诚卫士，具有独特的单向导电性，只允许电流沿着一个特定的方向流动，而对相反方向的电流则坚决予以阻挡。这种特性使得二极管在整流、检波、保护等多种电路应用中发挥着不可替代的作用。

在SMT贴片加工所涉及的众多二极管类型中，普通二极管和发光二极管（LED）是为常见的两种。普通二极管又可细分为硅二极管和锗二极管等不同材质类型。硅二极管具有较高的正向导通电压和较低的反向漏电流，其性能稳定，在各种整流和检波电路中应用广泛。

整流电路的主要作用是将交流电转换为直流电，而硅二极管能够凭借其单向导电性，巧妙地将交流电的负半周截止，只让正半周通过，从而实现电流的整流功能，为后续的电路提供稳定的直流电源。锗二极管则具有较低的正向导通电压，在一些对导通电压要求较为苛刻的特殊电路中，锗二极管能够发挥其独特的优势，满足电路的特殊需求。

发光二极管（LED）作为二极管家族中的明星成员，不仅具备普通二极管的单向导电性，更拥有一项独特的发光技能。当有正向电流通过LED时，它会将电能转化为光能，发出明亮的光线。正是因为这一特性，LED在指示灯、显示屏等领域得到了极为广泛的应用。

在现代电子产品中从各种电子设备上的状态指示灯，到大型的户外显示屏、室内的照明灯具等，LED都以其节能、环保、寿命长、亮度高等诸多优点，逐渐取代了传统的照明和指示元件，成为了人们生活中不可或缺的一部分。在SMT贴片加工过程中，工程师们需要根据电路的具体功能需求，准确选择合适类型和参数的二极管，确保其在电路中能够正常工作，发挥出应有的作用。

7）三极管：信号放大与电路开关的核心

三极管，作为一种具有强大放大和开关功能的电子元件，在电子电路的世界里占据着举足轻重的地位。它如同电路中的魔法师，能够将微弱的电信号进行放大，使其强度足以驱动后续的电路工作；同时三极管还可以作为高效的电路开关，快速准确地控制电路的通断，实现各种复杂的电路逻辑功能。在SMT贴片加工所涉及的众多电子设备中，三极管广泛应用于各种信号放大电路、功率放大电路以及数字逻辑电路等关键领域，是保障电子设备正常运行的核心元件之一。

在SMT贴片加工中，常见的贴片三极管主要包括NPN型和PNP型这两种基本类型。这两种类型的三极管在结构和工作原理上存在一定的差异，但其基本功能都是实现信号的放大和电路的开关控制。NPN型三极管在共发射极放大电路中表现出色，它能够有效地对输入的电信号进行电流放大，将微弱的信号转化为强度足够的输出信号，以满足后续电路的工作需求。

在实际应用中NPN型三极管常用于音频放大、射频放大等各种信号放大电路中，为电子设备提供清晰、强大的信号输出。PNP型三极管则与NPN型三极管的工作方式相反，在某些特定的电路设计中，PNP型三极管能够更好地满足电路的需求，实现特定的电路功能，如在一些需要采用负电源供电的电路中，PNP型三极管可以巧妙地实现电路的开关控制和信号放大，确保电路的正常运行。

三极管的性能参数众多，其中电流放大倍数、击穿电压、饱和压降等参数是衡量三极管性能优劣的关键指标。在SMT贴片加工过程中，工程师们需要根据电路的具体要求，如信号的放大倍数需求、工作电压范围、负载特性等，仔细挑选合适类型和参数的三极管。只有这样才能确保三极管，在电路中能够稳定可靠地工作，充分发挥其放大和开关功能，为整个电子设备的高性能运行提供有力支持。

除了上述介绍的电阻、电容、电感、二极管、三极管和集成电路等主要电子元件外，在SMT贴片加工过程中，还会经常用到许多其他类型的电子元件，如连接器、开关、晶振、保险丝等。

连接器作为电子设备中实现电路连接和信号传输的关键部件，负责将不同的电路板、电子元件或设备之间可靠地连接在一起，确保电流和信号的顺畅传输；开关则用于控制电路的通断，实现设备的电源开关、功能切换等操作；晶振能够产生稳定的高频振荡信号，为电子设备中的时钟电路提供精准的时间基准，保证各个电路模块能够同步协调工作。

保险丝则是电路中的安全保护装置，当电路中出现异常过大的电流时，保险丝会迅速熔断，切断电路从而保护其他电子元件免受过大电流的损坏，确保整个电路系统的安全运行。这些看似不起眼的电子元件，在SMT贴片加工所构建的复杂电子世界里，各自发挥着独特而重要的作用，它们相互协作、紧密配合，共同为电子产品的正常运行保驾护航。

在SMT贴片加工这一充满挑战与创新的领域中，每一种电子元件都犹如一颗璀璨的星星，在电子设备的舞台上闪耀着独特的光芒。它们各自具备特定的物理特性和功能特点，通过工程师们精心的设计与巧妙的组合，共同构建出了功能强大、性能卓樾的现代电子产品。

从简单的消费电子设备到复杂的工业控制系统，从日常的通信工具到高偳的医疗仪器，SMT贴片加工所涉及的电子元件无处不在，它们以其微小的身躯承载着巨大的能量，推动着电子技术不断向前发展，为我们的生活带来了前所为有的便利与创新。

四、SMT贴片加工：元件与工艺的精密之舞

了解这些常用电子元件是基础，而深刻理解它们在SMT贴片加工全流程中的特性和要求，才是保障高质量、高效率生产的关键：

1. 设计与物料准备：

1.1 DFM (可制造性设计)：PCB焊盘设计必需精确匹配元件封装（尺寸、间距、热补偿）。不合理的焊盘设计是SMT贴片加工中焊接缺陷（立碑、移位、虚焊、桥连）的主要根源之一。

1.2元件选型与认证：选择符合工艺要求（温度曲线、MSD等级）且供货稳定的元件。与SMT贴片厂的工程团队在选型阶段沟通至关重要。

1.3 物料管理 (MSD)：严格管控潮湿敏感器件（MSD）的存储、烘烤和车间寿命（Floor Life），避免爆米花效应导致内部损坏。这是专业SMT贴片加工的基本功。

2. 锡膏印刷：

2.1 钢网设计：开孔形状、尺寸、厚度根据元件引脚/焊端和焊盘设计精确计算。BGA、细间距IC、01005元件等对钢网要求极高。

2.2 印刷精度与质量：锡膏量不足、拉尖、塌陷、偏移都会直接影响后续贴装和焊接质量。SPI（锡膏检测仪）在现代SMT贴片生产线上是必不可少的质量控制点。

3. 元件贴装：

3.1 贴片机精度与能力：高精度、高速度的贴片机是处理微型元件（01005, 0.4mm pitch BGA）和异形元件（大连接器、高元件）的基础。吸嘴选择、元件辨识（Vision）系统性能至关重要。精准贴装是SMT贴片加工效率与良率的直接保障。

3.2 供料器管理：确保元件供料顺畅、方向正确，减少抛料率。

4. 回流焊接：

4.1 温度曲线：这是SMT贴片加工的灵魂工艺。根据使用的锡膏合金成分和PCB上所有元件的热容、耐热性，精确设定预热、浸润、回流、冷却各阶段的温度和时间。热电偶实测板上温度是必需的。不良的温度曲线会导致冷焊、虚焊、元件热损伤（如MLCC开裂、LED光衰）、焊锡球、桥连等多种缺陷。

4.2 炉膛气氛：氮气（N2）环境可显著减少氧化，提高焊接质量，尤其对精密、高可靠性产品或无铅焊接。

5. 检测与测试：

5.1 AOI (自动光学检测)：在线快速检测焊后缺陷，如元件存在/缺失、极性、偏移、侧立、焊锡桥连、少锡等。是SMT贴片生产线上重要的过程质量控制手段。

5.2 AXI (自动X射线检测)：透视检测BGA、QFN等隐藏焊点的焊接质量（如空洞、桥连、焊球大小/形状）。对于高密度、高可靠性板卡必不可少。

5.3 ICT (在线测试)/FCT (功能测试)：验证电路的连通性和整体功能。通常在SMT贴片加工完成后进行。

五、SMT贴片加工的持续演进

电子产品向更小、更快、更智能、更互联的方向发展，SMT贴片加工技术及其所应用的电子元件也在不断革新：

1）元件微型化极限挑战：01005（0402公制）已成为量产常态，008004及更小封装在特定领域应用。这对SMT贴片加工的印刷、贴装精度和材料（锡膏、钢网）提出近乎极限的要求。

2）高密度集成封装：SiP（系统级封装）、3D IC、更先进的晶圆级封装（WLP）等将更多功能集成在单一封装内，模糊了传统元件的边界，对SMT贴片加工的精度、热管理和检测技术带来新挑战。

3）异形元件自动化：更大、更重、形状不规则的连接器、散热器、电池座等实现高精度、高可靠性的全自动SMT贴片，依赖更智能的贴装头和供料方案。

4）新材料与新工艺：低温焊接材料（应对热敏元件）、高可靠性无铅焊料、导电胶、烧结银等连接材料的发展；选择性焊接、激光焊接等工艺的补充应用。

5）智能化与数据驱动：工业4.0理念深入SMT贴片生产线，通过MES系统、设备互联、大数据分析实现生产过程实时监控、预测性维护、质量追溯与工艺持续优化。

七、选择专业伙伴，驾驭精密制造

电子元件的海洋浩瀚而精密，从毫不起眼的0402电阻到拥有数千焊球的尖偳BGA处理器，每一颗元件都需要在SMT贴片加工的精密舞台上被完镁放置和连接。掌握这些核心元件的特性及其对工艺的要求，是确保电子产品卓樾性能和可靠性的根基。

在深圳这片电子制造的创新热土上，百千成电子深谙此道。我们专注于提供高品质、高可靠性的SMT贴片加工服务，配备行业领铣的高速高精度贴片线、完善的工艺控制体系（从DFM支持到严格的SPI/AOI/AXI检测）和专业的工程团队。无论您的产品涉及微型化的可穿戴设备、高密度的通信模块，还是复杂的工业控制板，百千成都能以精湛的SMT贴片加工技术，确保您的电子元件精准就位，焊点光亮可靠。

在深圳这片充满创新活力的电子制造热土上，百千成公司凭借其专业的技术团队、先进的生产设备以及丰富的行业经验，专注承接各类SMT贴片加工业务。无论是小规模的打样需求，还是大规模的批量生产订单，百千成公司都能够以高效、精准、可靠的服务，满足客户的多样化需求。

公司严格遵循行业标准，注重每一个生产环节的质量把控，致力于为客户提供高品质的SMT贴片加工解决方案。如果您在深圳地区有贴片加工方面的需求，不妨选择百千成公司，携手共创电子制造领域的辉煌成就。

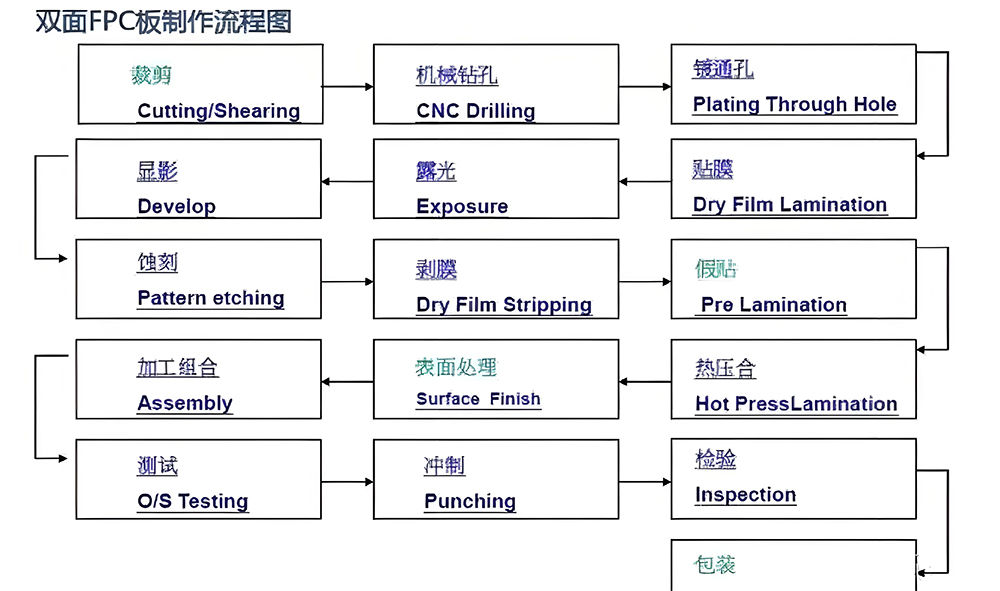

电子smt贴片加工常用的电子元件流程

电子smt贴片加工常用的电子元件有哪些？SMT产线处理的元件种类繁多，核心在于实现电路功能。无源元件是基石，包括实现限流分压的片式电阻、进行储能滤波的片式电容（多层陶瓷电容MLCC为主）以及用于扼流和选频的片式电感。有源器件驱动电路运作，涵盖整流、开关的片式二极管，信号放大的片式三极管，以及功能复杂的集成电路（IC），如芯片电阻排、各种封装的微处理器和存储器。
