smt贴片加工抛料原因和对应方法

smt贴片加工抛料原因和对应方法

SMT贴片加工中抛料问题多由设备、材料或工艺异常引起。常见原因包括吸嘴堵塞导致拾取失败，需定期清洁或更换磨损吸嘴；供料器震动造成元件偏移，应检查送料稳定性并加固料带；焊膏印刷不良（如脱模不净）引发抛料，需调整刮刀参数并优化钢网对准。解决时可结合AOI实时监测，快速定位高抛料区域，针对性调整设备参数，提升良品率，本文将从技术、管理、工艺等多维度深度解析smt贴片加工抛料原因和对应方法，并分享实战经验，助力企业降本增效。

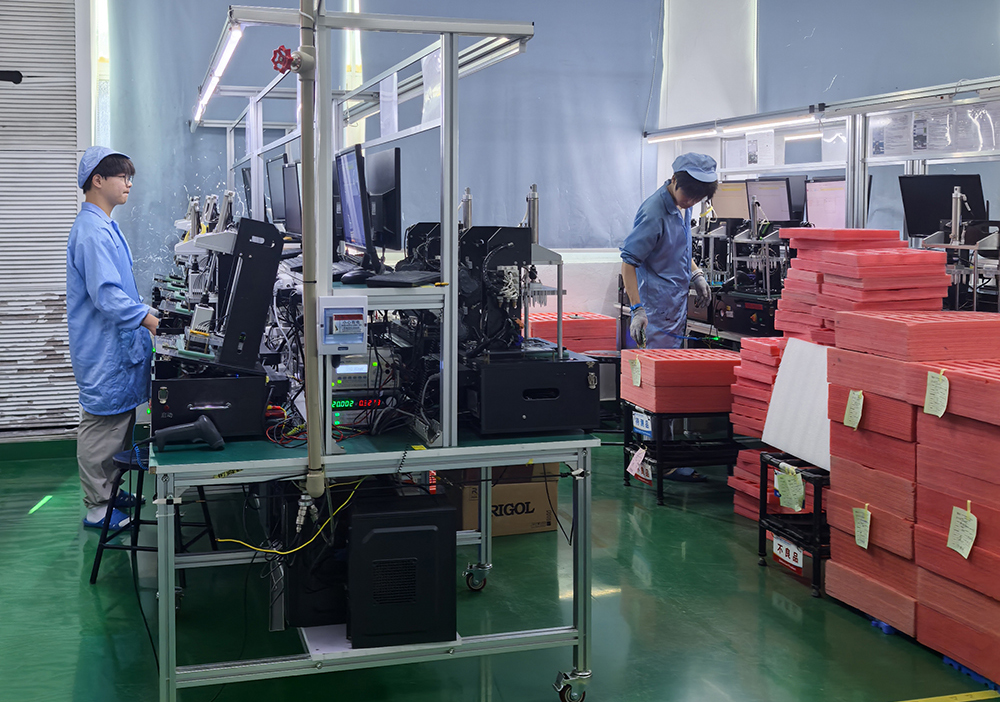

smt贴片加工抛料厂家图

一、SMT贴片加工抛料的核心原因解析

1. 设备硬件问题：从吸嘴到供料器的全面影响

1.1 吸嘴异常：吸嘴变形、堵塞或破损会导致气压不足，无法稳定吸取元件。据统计，吸嘴问题占抛料原因的40%以上，如某深圳贴片加工厂因吸嘴磨损导致抛料率飙升15%，更换后迅速恢复至0.5%以内。

1.2 供料器故障：棘齿轮损坏、料带卡位不准或弹簧老化，直接影响供料稳定性。某案例中供料器振动过大导致抛料率增加30%，通过调整振动频率后问题迎刃而解。

1.3 真空系统缺陷：气压不足或管道堵塞会引发中途掉料，需定期检查气路密封性并维持0.5-0.6Mpa标准气压。

2. 软件与工艺参数：程序设置的科学性决定成败

2.1 贴装程序偏差：元件尺寸、亮度参数与实际不符会导致识别失败，如某企业因未更新芯片参数导致抛料率超5%，重新调试后降至0.3%。

2.2 识别系统干扰：镜头污染或光源强度不当是常见问题。定期清洁镜头并调整灰度值可减少30%的误判抛料。

3. 物料管理与环境因素：不可忽视的隐形变量

3.1 来料质量缺陷：引脚氧化、尺寸偏差或包装不规范直接增加抛料风险。严格的IQC检测可拦截80%的不合格物料。

3.2 环境控制不足：温湿度波动影响胶水粘性与元件性能。建议车间温度控制在23±3℃、湿度低于60%。

二、SMT贴片加工抛料问题的系统化解决方案

1. 设备维保：建立预防性维护体系

1.1 吸嘴管理：每日清洁、每周校准、每月更换，采用自动化吸嘴检测仪提升效率。

1.2 供料器优化：每季度检修棘齿轮与弹簧，使用高精度飞达（Feeder）减少供料误差。

1.3 真空系统监控：安装气压传感器实时报警，避免突发性故障。

2. 工艺参数调优：数据驱动的精准控制

2.1 动态参数调整：针对不同元件（如0402与QFN）设置差异化贴装高度与压力，例如芯片类元件贴装高度需控制在±0.05mm内。

2.2 AI算法辅助：引入机器学习模型，根据历史数据自动优化识别阈值，降低人工调试成本。

3. 全流程管理：从物料到环境的闭环管控

3.1 供应链协同：与供应商签订质量协议，实施批次追溯管理。某客户通过优化供应链，将物料不良率从2%降至0.5%。

3.2 车间环境智能化：部署物联网传感器，实时监控温湿度与粉尘浓度，联动空调系统自动调节。

3.3优化SMT贴片工艺需要从设备、材料、工艺参数、质量控制及系统管理等多方面综合改进，以下是一些关键优化方向及具体措施：

三、如何优化SMT贴片工艺？

1. 设备优化与维护

1.1 贴片机校准

1.1.1 定期校准贴片机的运动轨迹、吸嘴压力和真空值，确保贴装精度（尤其针对01005等微小元件）。

1.1.2 更换磨损吸嘴，避免因吸嘴变形导致抛料或偏移。

1.2 印刷机调整

1.2.1 优化钢网与PCB的间隙（通常6-12mm），防止锡膏渗漏或印刷不均。

1.2.2 控制刮刀速度/角度/压力，提升锡膏成型精度。

1.3 回流焊炉管理

1.3.1 定期维护加热区温控均匀性（±5℃内），优化温度曲线（如阶梯升温、保温区延长）。

1.3.2 清理炉内积碳，避免局部过热导致元件移位。

2. 材料管理与匹配

2.1 锡膏选择与使用

2.1.1 根据工艺需求选择高黏度、低残留锡膏（如Type 4或Type 5），减少印刷偏移和回流后残留。

2.1.2 控制锡膏回温时间（通常4小时）和搅拌均匀性，避免因气泡或沉淀导致印刷缺陷。

2.2 PCB与元器件质量

2.2.1 抽检PCB翘曲度（≤0.7%变形量），对潮湿板材进行120℃/4小时烘箱除湿。

2.2.2 筛选氧化或劣质元器件，避免因表面能不足导致焊接不良。

2.3 供料器管理：定期清洁供料器齿轮，更换磨损卷带，确保元件输送稳定性。

3. 工艺参数精细化

3.1 印刷参数优化

3.1.1 钢网开孔尺寸与元件封装匹配（如QFN需减小开口10%-15%以补偿锡膏坍塌）。

3.1.2 调整印刷速度（通常20-60mm/s）和脱模速度，减少锡膏拉丝或塌陷。

3.2 贴装策略调整

3.2.1 优先贴装大尺寸元件（如BGA、连接器），后贴小元件，减少应力累积。

3.2.2 分阶段优化贴装压力（如0.5-3N范围），避免压碎元件或导致PCB凹陷。

3.3 回流曲线设计

3.3.1 预热区升温速率控制在1-2℃/秒，避免热冲击导致PCB变形。

3.3.2 设置峰值温度（如无铅工艺245-255℃）和保温时间（≥10秒），确保焊点充分浸润。

4. 质量控制与检测

4.1 实时监控工具

4.1.1 引入SPI（锡膏检测仪）检测印刷厚度/面积，及时修正印刷偏移或漏印。

4.1.2 使用AOI（自动光学检测）识别贴装偏移、缺件、错件等问题，闭环反馈至设备参数调整。

4.2 首件与批次验证

4.2.1 量产前进行首件X-ray检测（尤其BGA、HDI板），确认焊接质量。

4.2.2 每批次抽取样本进行拉力测试（≥4.5kgf标准），验证焊点可靠性。

5. 数据驱动与持续改进

5.1 数据采集与分析

5.1.1 记录抛料率、良品率、设备OEE（整体效率）等关键指标，通过帕累托图定位主要失效模式。

5.1.2 利用SPC（统计过程控制）监控参数波动（如锡膏印刷厚度CPK≥1.33）。

5.2 智能化升级

5.2.1 部署MES系统实现设备互联，自动调整参数（如根据SPI数据动态补偿钢网偏移）。

5.2.2 应用机器视觉引导贴片机，提升复杂元件（如异形LED）的贴装精度。

6. 人员培训与标准化

6.1 技能提升

6.1.1 定期培训操作员对设备异常的判断能力（如吸嘴堵塞、供料偏移的快速处理）。

6.1.2 制定标准作业指导书（SOP），规范换料、清机、参数调整等操作流程。

6.2 防呆设计：在贴片机程序中设置元件极性/旋转校验，避免人工失误导致返工。

7. 案例参考

7.1 抛料率高：某厂通过优化吸嘴真空值（从40kPa提升至50kPa）和供料器振动幅度，将01005元件抛料率从8%降至1.5%。

7.2 焊接空洞：调整回流炉升温速率（1.5℃/秒→1.0℃/秒）并延长保温时间，BGA焊点空洞率从12%降至3%。:

通过以上系统性优化，可显著提升贴片效率（目标良品率≥99.8%）、降低AOI返修成本，并实现工艺稳定性与成本控制的平衡。

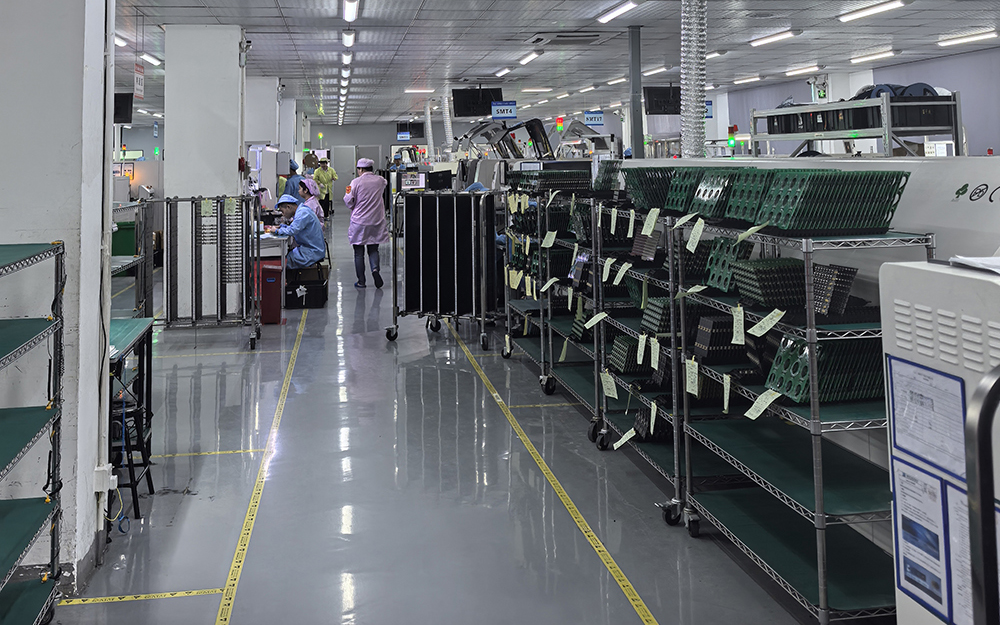

smt贴片加工抛料厂家图

三、如何优化SMT的焊接参数？

优化SMT焊接参数是确保焊接质量、提升良品率和生产效率的关键。以下是系统性优化焊接参数的步骤和方法：

1. 明确焊接需求与材料特性

1.1 锡膏选择

根据合金类型（如Sn63Pb37、无铅SnAgCu）和工艺需求选择锡膏：

1.1.1 温度曲线适配：无铅锡膏熔点较高（约245-255℃），需更高峰值温度；含铅锡膏熔点低（约183℃），但需避免过温导致氧化。

1.1.2 黏度与活性：高黏度锡膏适合精细间距（如0.4mm BGA），低黏度适合普通元件；活性不足易导致润湿不良。

1.2 存储规范：冷藏（0-10℃）并回温4小时以上，避免吸潮造成焊接缺陷。

1.2 PCB与元件特性

1.2.1 板材导热性：高Tg板材（如Tg≥170℃）耐高温，可适当提高峰值温度；普通FR-4板材需避免过热导致翘曲。

1.2.2 元件耐热性：敏感元件（如LED、陶瓷电容）需缩短液相线时间（TLPG≤5秒），避免高温损伤。

2. 设计并优化温度曲线

2.1 预热区

2.1.1 目的：均匀加热PCB，减少热冲击，防止元件翘曲。

2.1.2 参数：升温速率控制在1-2℃/秒，温度达120-150℃（无铅）或90-120℃（有铅），时间约60-120秒。

2.1.3 调整策略：若元件翘曲严重，可延长预热时间或降低升温速率。

2.2 恒温区（Soak区）

2.2.1 目的：平衡PCB内外温差，促进助焊剂活化。

2.2.2 参数：温度接近锡膏熔点（如无铅恒温180-200℃），时间30-60秒。

2.2.3 调整策略：对大尺寸PCB或BGA，延长恒温时间以确保热量渗透。

2.3 回流区（峰值温度）

2.3.1 目的：使锡膏完全熔化并润湿焊盘。

2.3.2 参数：峰值温度需高于锡膏熔点20-30℃（如无铅245-255℃，有铅220-230℃），持续时间10-20秒。

2.3.2 调整策略：若焊点发白或虚焊，提高峰值温度；若元件变色，降低温度。

2.4 冷却区

2.4.1 目的：快速冷却固化焊点，减少氧化和晶粒粗大。

2.4.2 参数：降温速率控制在3-5℃/秒，避免过快导致应力裂纹。

2.4.3 调整策略：自然冷却或强制风冷，避免急冷（如水冷）。

2.5 温度曲线测试与验证

2.5.1 热电偶放置：在PCB中心、角落、大元件（如QFN、BGA）附近放置热电偶，确保测温代表性。

2.5.2 试产验证：小批量试产后通过X-ray检测焊点空洞率（目标≤5%）、AOI检测偏移量，结合SPI（锡膏检测仪）反馈调整曲线。

3. 关键参数优化策略

3.1 升温速率与TLPG（液相线时间）

3.1.1 作用：TLPG指锡膏处于液态的时间，影响润湿性和合金层形成。

3.1.2 优化：无铅工艺TLPG建议30-60秒，有铅工艺20-40秒。升温过快会缩短TLPG，导致冷焊；过慢则增加氧化风险。

3.2 炉膛气氛与链速

3.2.1 气氛控制：氮气氛围（氧含量≤1000ppm）可减少氧化，尤其对QFN、BGA等密闭元件至关重要。

3.2.2 链速调整：根据PCB尺寸和复杂度调整链速（通常0.5-1.2m/min），复杂板需降低链速以延长加热时间。

3.3 分区温控精细化

多温区设置：现代回流炉支持6-10个温区独立控温，针对PCB不同区域（如密集IC区、边缘）设置差异化温度。

4. 工艺验证与持续改进

4.1 检测工具应用

4.1.1 X-ray：检测BGA、HDI板等隐蔽焊点，确保合金层覆盖≥95%。

4.1.2 AOI（自动光学检测）：识别偏移、缺件、翘曲等问题，反馈至贴片机参数调整。

4.1.3 拉力测试：抽检焊点强度（标准≥4.5kgf），验证焊接可靠性。

4.2 数据驱动优化

4.2.1 SPC监控：记录峰值温度、TLPG、良品率等数据，通过CPK分析过程能力（目标CPK≥1.33）。

4.2.2 DOE实验：设计正交试验（如调整升温速率、峰值温度、链速三因素），快速定位关键参数组合。

5. 案例参考

5.1 问题：某0.4mm BGA焊点空洞率超标（20%）。

5.2 优化：将恒温区延长至90秒，峰值温度提升至255℃，TLPG设为45秒，空洞率降至5%。

5.3 问题：无铅工艺中QFN元件翘曲。

5.4 优化：预热区升温速率降至1℃/秒，并在PCB下方加装托盘减少变形。

6. 常见误区与规避

6.1 过度依赖供应商推荐曲线：需根据实际生产线设备（如Heller、BTU、Vitronics）、PCB设计（厚度、铜厚）调整参数。

6.2 忽视炉膛清洁：积碳或残留助焊剂会导致局部温度不均，需定期清理。

6.3 忽略元件方向性：部分元件（如二极管、钽电容）对温度敏感，需调整其在炉内的朝向。

焊接参数优化需结合材料特性、设备性能、检测数据三者联动，核心目标是平衡焊接质量（润湿性、低空洞率）与生产效率（周期时间、能耗）。建议每季度复盘工艺稳定性，并针对新物料或设备升级重新验证参数。

四、实战案例：百千成电子如何助力客户实现抛料率趋零？

案例1：智能手表主板贴片加工

某客户因供料器振动导致抛料率高达8%，百千成技术团队通过加装减震垫片与调整送料速度，一周内将抛料率稳定在0.3%，年节省成本超50万元。

案例2：汽车电子控制模块生产

针对BGA芯片识别失败问题，百千成采用3D激光检测技术重新校准贴装坐标，抛料率从6%降至0.1%，客户良品率提升至99.98%。

五、行业趋势：2025年SMT贴片加工的智能化升级

工业4.0的深化，SMT贴片加工正加速向智能化转型：

1. 数字孪生技术：通过虚拟仿真预判设备故障，减少停机时间；

2. 无人化车间：AGV自动送料+AI视觉检测，实现24小时高效运转；

3. 绿色制造：低能耗贴片机与环保锡膏的应用，响应碳中和目标。

六、选择专业伙伴，决胜SMT贴片加工效率之战

抛料问题本质是技术、管理与经验的综合较量。百千成电子作为深圳贴片加工领域的标杆企业，凭借全自动生产线、ISO认证质量管理体系及十年以上技术团队，为客户提供抛料率≤0.1%的高精度贴片服务。

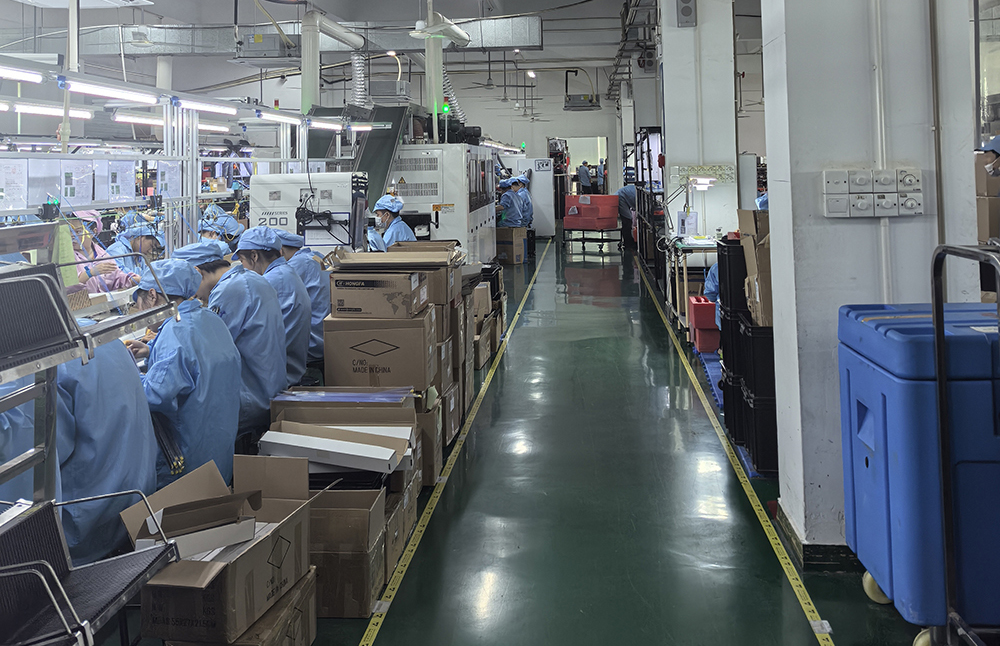

smt贴片加工抛料厂家图

smt贴片加工抛料原因和对应方法，抛料现象主要源于贴片环节的精度偏差与物料匹配问题。设备方面，吸嘴真空不足或磨损会直接导致元件滑落，需通过真空检测仪校准气压并更换老化吸嘴；程序坐标偏移可能引发系统性抛料，应重启贴片机校准原点。材料层面，潮湿的PCB或过期焊膏易造成附着力不足，需严格管控存储条件（温湿度15%-30℃）并缩短焊膏使用周期。针对微小元件（如01005），可改用低粘度焊膏并优化贴装压力。预防上定期维护气路、清洁供料器，结合SPI（锡膏检测仪）预检印刷质量，可有效减少抛料风险。
