smt贴片加工元件偏移原因和快速解决方法

smt贴片加工元件偏移原因和快速解决方法

元件偏移多因工艺链中的微小异常累积导致。如PCB板面翘曲在贴装时产生应力变形，需通过烘板或增加定位夹具平整板材；焊膏氧化或粘度不足引发剥离，建议更换新鲜焊膏并提升印刷速度；此外贴片机编程坐标误差或吸嘴磨损也会导致系统性偏移，可重启设备校准原点，并用显微镜检测吸嘴端面平整度。应急处理时若偏移量较小，可采用局部补锡或手动微调复位；若批量发生则需暂停生产，综合检查设备精度、温湿度及物料兼容性，避免二次不良。那么smt贴片加工元件偏移原因和快速解决方法呢？

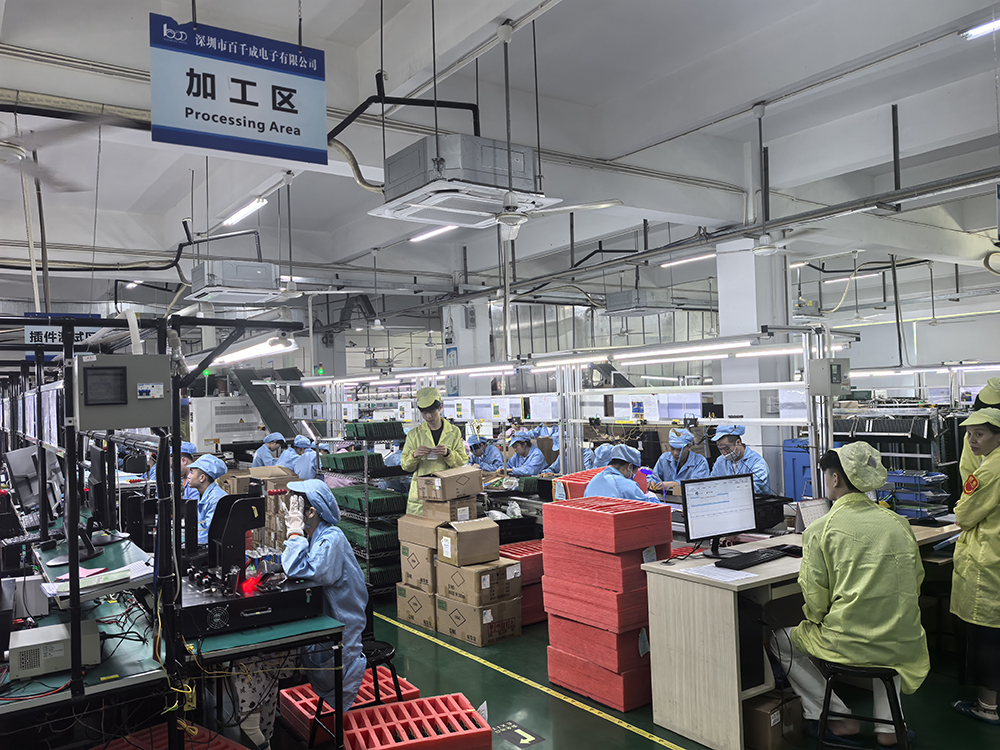

smt贴片加工厂家生产图

一、元件偏移原因深度剖析

1）锡膏相关因素

1.1. 锡膏过期或变质：锡膏作为贴装工艺中关键的粘合剂，其状态直接关系到元件的定位。当锡膏超出使用期限后，内部的助焊剂成分会逐渐氧化变质，导致其黏性大幅下降。即便贴片机在初始放置元件时精准无误，但在后续对PCB板的搬运或生产过程中产生的轻微振动，都可能使原本依靠锡膏粘性固定的元件因附着力不足而发生移位，如在一些生产车间，由于对锡膏的有效期管理不够严格，使用了过期锡膏，结果在回流焊接后发现大量元件出现了不同程度的偏移，严重影响了产品质量。

1.2. 锡膏粘性不足：除了过期变质外，本身质量不佳或未根据实际生产需求选择合适粘性的锡膏，也会导致元件在搬运过程中因受到振动、摇晃等外力作用而脱离预定位置。不同的电子产品对锡膏粘性的要求有所差异，如一些小型、轻薄的元件，需要更高粘性的锡膏来确保其在加工过程中的稳定性。如果锡膏粘性与元件不匹配，就容易出现元件移位的情况。

1.3. 焊膏中焊剂含量过高：在回流焊阶段，焊膏中的焊剂起着重要作用。然而，当焊剂含量过高时，熔融的焊料流动性会显著增强，在高温下可能在元件与焊盘之间形成一层液态润滑层，此时元件在受到焊料表面张力等因素影响时，就容易发生位置漂移。这种情况在对一些精密封装器件，如QFP（四方扁平封装）、BGA（球栅阵列封装）进行贴片加工时，风险尤为突出，如在对一款采用BGA封装芯片的PCB板进行回流焊后，通过X射线检测发现部分芯片出现了明显的偏移，经分析是由于焊膏中焊剂含量过高所致。

锡膏印刷厚度不均（CV值＞15%）会直接影响元件贴装稳定性。通过SPI检测发现，当钢网开口面积比超过0.66时，锡膏塌陷风险增加，导致回流焊阶段元件受表面张力作用产生位移。某汽车电子厂因未及时更换钝化钢网，导致QFP封装元件偏移报废率单月激增1.2个百分点。

2）贴片机设备问题

2.1. 气压不足：贴片机吸嘴的气压状况如同机械手的抓握力度，对元件的抓取和放置精度至关重要。若气压调整不当，或者设备在长期使用后维护不到位，都可能出现吸力不足的问题，导致元件在吸附和贴装过程中吸附不稳。特别是对于微型元件，如0201封装器件，其尺寸微小，对贴片机吸嘴的气压精度要求极高，轻微的压力偏差就可能致使贴装偏移，如在一次贴片机设备故障排查中发现，由于空压机的过滤器堵塞，导致输出气压不稳定，使得贴片机在贴装0201电容时，大量元件出现了偏移现象。

2.2. 机械故障：贴片机本身存在的机械问题，如机械部件的磨损、定位坐标不准确、X - Y工作台动力件与传动件间连轴器松动等，都会直接影响元器件的贴装精度，如贴装头吸嘴安装不良，可能导致吸嘴在吸取和放置元件时出现偏差；吸嘴端部磨损、堵塞或粘有异物，会改变吸嘴的吸附性能，进而引发元件偏移。另外，贴片机的光学识别系统故障，如摄像机安装松动、数据设置不当等，也会使设备无法准确识别元件的位置和方向，导致元件贴装错误或偏移。

2.3. 程序数据错误：贴片机的运行依赖于准确的程序数据设置，包括元件的位置、方向、焊盘尺寸等参数。如果在编程过程中出现错误，或者程序数据与实际的PCB板设计文件不匹配，那么贴片机在贴装元件时就会按照错误的指令操作，从而导致元件偏移，如在一款新产品的试生产阶段，由于工程师在导入PCB板设计文件时出现失误，导致贴片机程序中部分元件的坐标位置错误，结果在贴片加工后发现大量元件位置偏移。

3）搬运与操作因素

3.1. 暴力操作：在贴片后的PCB板转运、堆叠或测试等环节中，如果操作人员未严格按照规范进行操作，如搬运过程中动作过猛，导致PCB板受到剧烈振动、碰撞，或者在堆叠时倾斜角度过大，都可能使尚未固化的焊点受力变形，进而使元件脱离预定位置。在一些电子产品生产车间，由于对操作人员的培训不到位，工人在搬运PCB板时随意放置、碰撞，经常引发元件移位问题，给后续的生产和检测带来很大 麻烦。

3.2. 操作不当：在整个SMT贴片加工过程中，操作人员的操作是否规范对元件的贴装质量有很大影响，如在锡膏印刷环节，如果操作人员未能正确调整印刷机的参数，导致锡膏涂布量异常，过多或过少的锡膏都可能影响元件的固定和焊接效果，增加元件偏移的风险；在贴片机操作过程中，如果操作人员频繁更改设备的运行参数，而未经过充分的测试和验证，也容易导致元件贴装不稳定，出现偏移现象。

4）环境因素

4.1. 温湿度失控：车间的温湿度环境对SMT贴片加工工艺有着不可忽视的影响。当湿度过高时，PCB板容易吸潮膨胀，使得原本精确的贴装坐标产生微米级的偏差，从而导致元件贴装位置不准确。而温度的骤变则可能引发设备机械结构的热胀冷缩，降低贴片机的贴片重复精度，如在一些南方地区的夏季，由于空气湿度较大，且车间的空调系统出现故障，导致车间内湿度长时间超标，在这段时间内生产的PCB板中，元件偏移问题明显增多。

4.2. 静电影响：在电子制造环境中，静电是一个潜在的威胁。如果车间内的防静电措施不到位，操作人员在接触元件和PCB板时产生的静电，可能会对元件造成损伤，影响其性能，甚至导致元件在贴片过程中出现移位。尤其是对于一些对静电敏感的元件，如CMOS芯片等，静电的危害更为严重。

SMT车间温湿度波动超过±5℃/±10%RH时，锡膏黏度特性改变将导致铺展异常。某海外客户案例显示，在未启用恒温恒湿系统的季节，元件偏移不良率较标准环境高出41%。悬浮颗粒浓度超标还会造成贴装头光学识别系统误判。

5）元件自身因素

5.1. 元件结构问题：部分元件由于自身的结构设计特点，可能存在容易发生移位的风险，如一些引脚设计不合理的元件，在焊接过程中受到的应力分布不均匀，容易导致元件位置发生变化；还有一些元件的焊盘强度不足，在受到外力作用时，焊盘与元件之间的连接容易松动，进而引发元件移位。

5.2. 元件尺寸偏差：即使是同一批次的元件，也可能存在一定的尺寸偏差。当这些尺寸偏差超出了贴片机和焊接工艺的允许范围时，就可能导致元件在贴装和焊接过程中出现偏移，如一些电阻、电容等片式元件，如果其尺寸偏差过大，贴片机在吸取和放置时就可能出现位置偏差，而且在回流焊过程中，由于尺寸不一致，元件受到的热应力也不同，更容易发生偏移。

MLCC多层陶瓷电容等脆性元件在高速贴装时易产生微裂纹，导致后续工序中发生位移。某消费电子项目数据显示，当贴装压力超过2.5N时，0402元件偏移率增加2.3倍，此外异形元件引脚形态差异也会影响吸嘴抓取稳定性。

6. 设备参数动态匹配失衡

在SMT贴片机高速运行过程中，传送带震动、吸嘴磨损等动态因素会改变元件定位精度。某知名通信设备制造商的案例显示，当贴片机Z轴气压值偏差超过±5%时，0201元件偏移率骤增37%。特别在连续作业8小时后，设备热漂移现象会导致XY轴重复定位精度下降0.01mm以上。

7. PCB设计缺陷的连锁反应

PCB焊盘尺寸公差超出IPC-A-610E标准、基准点间距不足等情况，会降低贴片机视觉定位精度。典型案例显示，当PCB曲翘度超过0.15mm/m²时，SMT贴片加工中的元件偏移量将呈指数级增长，特别是对于BGA类封装器件影响尤为显著。

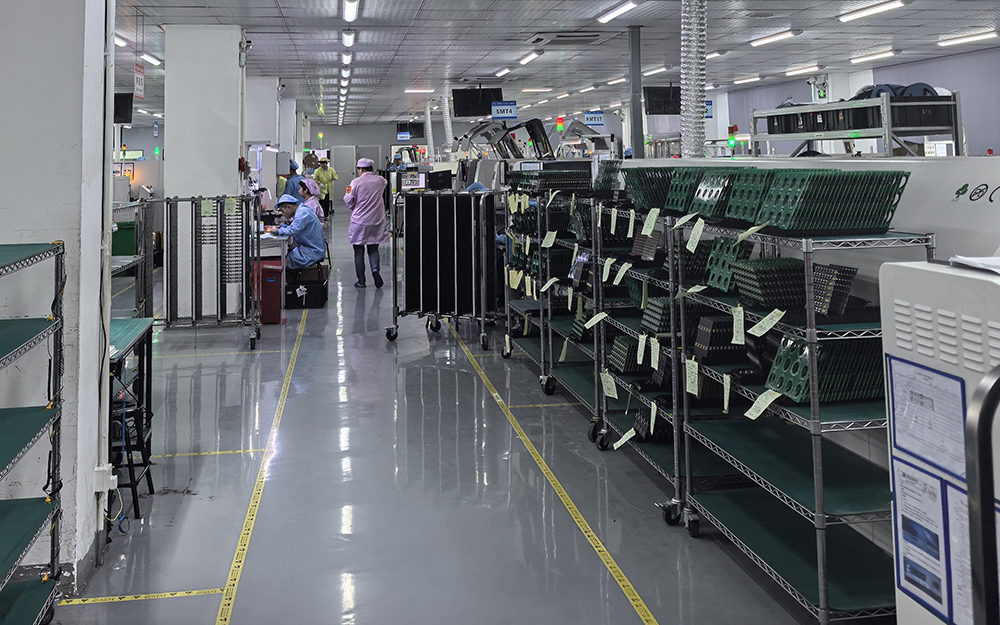

smt贴片加工厂家生产图

二、元件偏移快速解决方法汇总

1）锡膏问题解决策略

1.1. 严格锡膏管理：建立完善的锡膏存储和使用规范，确保锡膏在适宜的温度、湿度环境下保存。在使用前，仔细检查锡膏的有效期和回温状态，严禁使用过期或回温不充分的锡膏，同时对于开封后的锡膏，要按照时间管控使用，避免因长时间暴露在空气中导致变质，如可以采用先进先出的原则，优先使用较早开封的锡膏，并在锡膏容器上标注开封时间和有效期。

1.2. 选择合适锡膏：根据产品的特性和生产工艺要求，选择粘性适中、质量可靠的锡膏。在新产品导入阶段，进行充分的锡膏选型试验，评估不同锡膏在实际生产中的表现，包括焊接质量、元件固定稳定性等，从而确定樶适合的锡膏品牌和型号，如对于小型、精密元件较多的产品，可以选择高粘性、高可靠性的锡膏；而对于一些对焊接速度要求较高的生产场景，则需要选择熔点合适、流动性良好的锡膏。

1.3. 优化焊膏配方：对于焊膏中焊剂含量过高的问题，与焊膏供应商沟通，共同优化焊膏配方，确保焊剂含量在合适的范围内。在生产过程中，密切监控焊膏的使用情况，如发现因焊剂问题导致元件移位，及时调整焊膏配方或更换其他品牌的焊膏，同时加强对焊膏质量的检验，定期对焊膏的成分、性能进行检测，确保其符合生产要求。

2）贴片机设备维护与调试

2.1. 气压调整与维护：定期对贴片机的气压系统进行检查和维护，确保空压机正常运行，过滤器清洁无堵塞，气压稳定且符合设备要求。在贴装不同类型的元件时，根据元件的尺寸、重量等参数，精确调整吸嘴的气压值，如对于小型、轻质的元件，适当降低吸嘴气压，避免因气压过大损伤元件；而对于大型、较重的元件，则需要提高吸嘴气压，以确保元件能够被牢固吸附，同时定期对吸嘴进行清洁和检查，及时更换磨损、堵塞或粘有异物的吸嘴，保证吸嘴的吸附性能良好。

2.2. 机械故障排查与修复：建立贴片机定期维护保养制度，安排专业的设备维护人员对贴片机进行日常检查和定期保养。在日常检查中，重点关注贴片机的机械部件，如贴装头、X - Y工作台、连轴器等，查看是否有磨损、松动等异常情况。对于发现的机械故障，及时进行修复或更换受损部件，如当发现贴装头吸嘴安装不良时，立即停机进行重新安装和校准；如果检测到X - Y工作台动力件与传动件间连轴器松动，及时进行紧固处理，同时定期对贴片机的光学识别系统进行校准和维护，确保摄像机安装牢固，数据设置准确，以提高元件的识别精度和贴装准确性。

2.3. 程序数据核对与优化：在新产品上线前，仔细核对贴片机的程序数据与PCB板设计文件，确保元件的位置、方向、焊盘尺寸等参数准确无误。在生产过程中，如果发现元件贴装偏移，首先检查程序数据是否存在错误。若程序数据有误，及时进行修改和优化，并进行试贴装，验证修改后的程序数据是否正确，同时建立程序数据备份和版本管理机制，方便在出现问题时能够快速恢复到正确的程序版本，如每次对程序数据进行修改后，都要记录修改内容和时间，并保存备份文件。

3）规范搬运与操作流程

3.1. 加强人员培训：对涉及SMT贴片加工各个环节的操作人员进行全面、系统的培训，包括锡膏印刷、贴片机操作、PCB板搬运等。培训内容不仅要涵盖设备的操作方法和技巧，还要强调操作规范和质量意识的重要性，如在培训PCB板搬运人员时，详细讲解正确的搬运姿势和注意事项，如要轻拿轻放，避免碰撞和振动，堆叠时要保持水平且高度适中。通过培训，提高操作人员的技能水平和操作规范性，减少因人为操作不当导致的元件偏移问题。

3.2. 制定操作规范并严格执行：制定详细、明确的SMT贴片加工操作规范，对每个操作步骤的流程、参数设置、注意事项等都做出具体规定，如在锡膏印刷环节，规定印刷机的刮刀速度、压力、锡膏厚度等参数范围；在贴片机操作过程中，明确设备的运行速度、吸嘴高度等参数设置要求，同时建立严格的监督和考核机制，确保操作人员严格按照操作规范进行作业。对于违反操作规范的行为，及时进行纠正和处罚，以保证生产过程的一致性和稳定性，降低元件偏移的风险。

4）优化环境控制

4.1. 温湿度调节：在生产车间安装温湿度监测设备，实时监控车间内的温湿度变化。配备专业的空调系统和除湿设备，根据SMT贴片加工工艺要求，将车间温度控制在22℃ - 26℃，湿度控制在40% - 60%的范围内。当温湿度超出设定范围时，及时启动空调或除湿设备进行调节，如在夏季高温时段，提前开启空调制冷，降低车间温度；在雨季湿度较大时，加大除湿设备的运行功率，降低空气湿度。通过稳定的温湿度环境，减少因环境因素导致的元件偏移问题。

4.2. 防静电措施：在车间内铺设防静电地板，操作人员穿戴防静电工作服、工作鞋和防静电手环，使用防静电工具和设备，如防静电镊子、防静电周转箱等。对车间内的设备进行接地处理，确保静电能够及时导入大地，同时定期对车间内的防静电设施进行检测和维护，确保其性能良好，如每周对防静电手环的电阻值进行检测，每月对防静电地板的接地电阻进行测试，及时发现并解决防静电设施存在的问题，有效防止静电对元件造成的损害和移位。

5）元件筛选与质量管控

5.1. 元件结构评估与选型优化：在产品设计阶段，对选用的元件进行结构评估，尽量避免选用引脚设计不合理、焊盘强度不足等容易导致移位的元件。如果无法避免使用这类元件，则在生产过程中采取相应的措施进行补偿，如增加辅助固定措施或优化焊接工艺，同时在元件选型过程中，充分考虑元件的可靠性和稳定性，选择质量可靠、品牌信誉好的供应商，确保元件的质量符合要求，如对于一些关键元件，可以要求供应商提供详细的产品质量报告和测试数据，进行严格的质量审核。

5.2. 元件尺寸检测与筛选：在元件进货检验环节，增加对元件尺寸的检测项目，使用专业的测量设备，如卡尺、显微镜等，对元件的尺寸进行精确测量。根据元件的尺寸公差要求，对进货的元件进行筛选，将尺寸偏差超出允许范围的元件予以剔除，同时与元件供应商沟通，要求其加强对元件生产过程的质量控制，提高元件尺寸的一致性，如对于片式电阻、电容等元件，可以设定尺寸公差范围为±0.05mm，超出此范围的元件不得投入生产使用。通过对元件尺寸的严格检测和筛选，减少因元件尺寸偏差导致的偏移问题。

在SMT贴片加工过程中，元件偏移问题的出现是多种因素共同作用的结果。从锡膏的质量与使用，到贴片机设备的状态；从搬运操作的规范程度，到生产环境的稳定性，以及元件自身的特性，每一个环节都可能对元件的贴装精度产生影响。然而只要我们能够深入分析这些原因，并针对性地采取快速有效的解决方法，从加强锡膏管理、优化贴片机设备维护与调试、规范搬运与操作流程、改善环境控制以及强化元件筛选与质量管控等多个方面入手，就能够有效降低元件偏移的发生率，提高SMT贴片加工的质量和生产效率。

三、关于SMT贴片加工

SMT贴片加工是一种将无引脚或短引脚，表面组装元器件直接安装在印制电路板（PCB）表面的电路组装技术。其基本流程包括锡膏印刷、零件贴装、回流焊接、AOI光学检测、维修、分板等环节。在这个过程中，每一个步骤的精准执行都是确保元件正确安装、避免偏移的基础，如锡膏印刷环节需要将适量的锡膏均匀地印刷到PCB的焊盘上，为后续元件的焊接提供良好的条件；零件贴装则是利用贴片机将各种电子元件准确地放置在预定位置。任何一个环节出现偏差，都有可能引发元件偏移问题。

在深圳地区如果您正在寻找专业的SMT贴片加工服务提供商，百千成公司是您的理想选择。百千成公司拥有先进的SMT贴片加工设备、专业的技术团队和丰富的生产经验，能够承接各类复杂的深圳贴片加工订单。无论是小型电子产品的贴片加工，还是大型电子设备的电路板组装，百千成公司都能以高质量、高效率的服务满足您的需求。选择百千成，就是选择优质、可靠的SMT贴片加工合作伙伴，让您的电子产品生产更加顺利、高效。

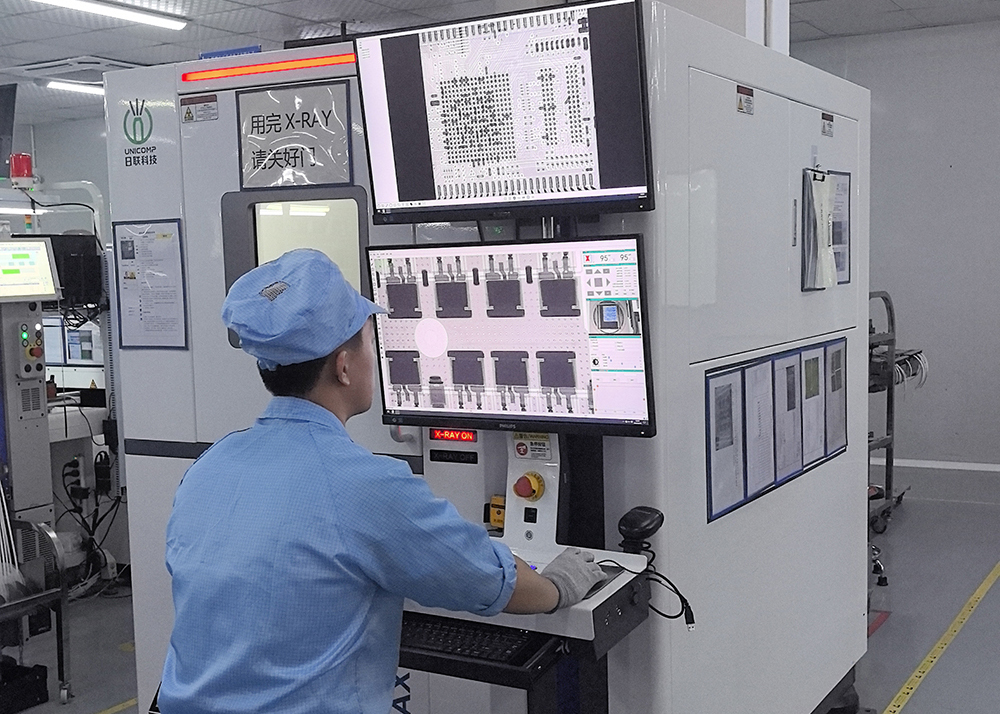

smt贴片加工厂家生产图

smt贴片加工元件偏移原因和快速解决方法，包括焊膏印刷偏差、贴装压力不均、回流炉温差过大及PCB来料变形。焊膏印刷时钢网孔隙堵塞或脱模不良会导致图案偏移，需及时清洁钢网并调整刮刀参数；贴装过程中吸嘴堵塞或供料器震动可能引发位置偏差，应定期清理吸嘴并检查供料稳定性；回流炉温区失控易造成元件移位，需校准温控曲线并优化预热时间。快速解决可优先排查近期更换的物料或治具，并通过放大镜定位偏移规律，针对性调整贴片机头压力或补印焊膏。
