smt贴片加工厂车间温度对贴片机的影响有哪些？

smt贴片加工厂车间温度对贴片机的影响有哪些？

SMT贴片加工温度过高会导致电子元器件膨胀，尺寸变化可能引发贴装偏移或压力不稳，降低良品率；温度过低则可能使焊膏黏度增大，影响印刷精度。此外极偳温度还会加速设备机械部件的磨损，缩短贴片机寿命，因此维持恒温环境（通常22-28℃）是保障贴片精度、减少故障的关键，直接影响生产效率和产品可靠性，本文将深入探讨smt贴片加工厂车间温度对贴片机的影响有哪些？并为企业提供科学的温控解决方案。

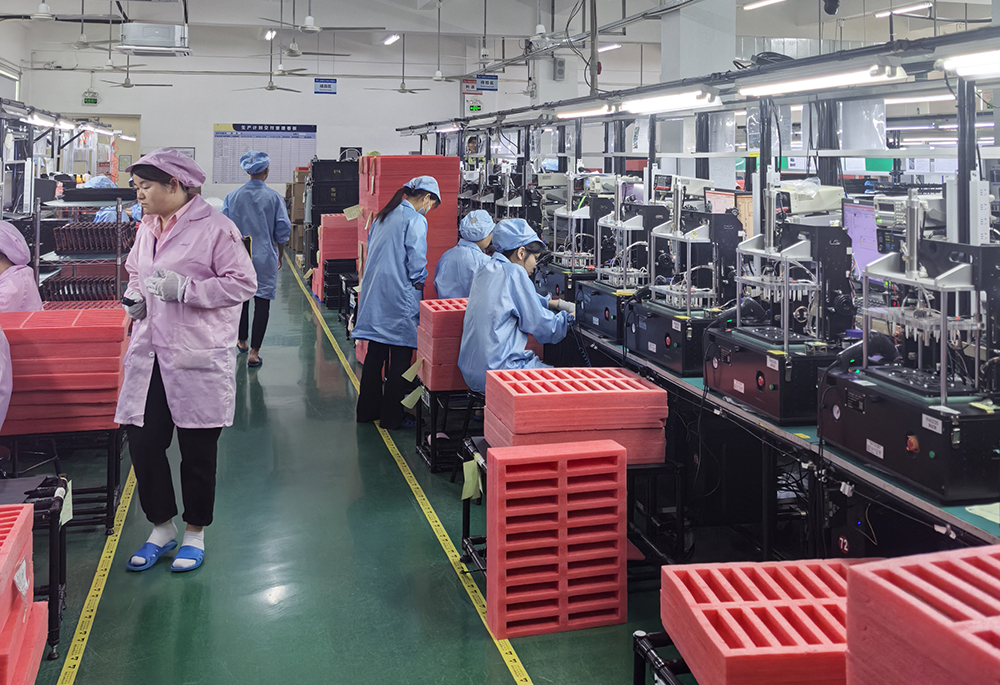

smt贴片加工厂车间图

一、温度对SMT贴片机运行的核心影响

SMT贴片加工的核心在于将微小元件（如0201、01005封装）精准贴装到PCB板上，这一过程依赖贴片机的机械臂、吸嘴、视觉识别系统等多环节协同工作。车间温度的异常波动会通过以下路径影响设备性能：

1. 温度波动与锡膏性能的蝴蝶效应

在SMT贴片加工中，锡膏是连接元器件与PCB板的介质，其活性与流动性直接受温度影响。

1.1 温度范围：多数SMT车间要求温度控制在23±3℃或24±2℃，若超出15~35℃的极限范围，将引发连锁反应。

1.2 高温危害：温度过高会导致锡膏中的助焊剂提前挥发，加速氧化，降低焊接活性，引发虚焊、焊点空洞等问题。

1.3 低温隐患：温度过低时，锡膏黏度增大，印刷时易出现拉尖、漏印，且回流焊中熔融不充分，导致冷焊缺陷。

2. 设备精度与稳定性的温度敏感症

贴片机作为高精密设备，其机械结构与电子元件对温度极为敏感。

2.1 热膨胀效应：温度波动会导致设备金属部件发生微米级形变，影响贴装坐标精度，如西门子贴片机明确要求车间温度稳定在23±3℃，以避免定位偏差。

2.2 润滑性能下降：高温环境下，设备导轨润滑油黏度降低，加速机械磨损；低温则可能凝结油剂，增加运行阻力。

3. 静电风险的温度推手

车间温度与湿度密切相关。当温度偏高且湿度低于40%RH时，空气干燥易产生静电，导致贴片机吸嘴吸附元件不稳，甚至击穿精密IC。

4. 机械部件热胀冷缩：贴片机的钢制轨道、丝杆、皮带等部件在温度变化下会产生微米级变形，如室温每升高1℃，钢质材料膨胀系数约为0.012mm/m。对于高精度贴片机（通常精度要求±0.025mm），仅需3-5℃的温差即可导致定位偏移，引发贴装偏差。

5. 吸嘴吸附力下降：贴片机吸嘴通过负压吸附元件，而温度升高会降低空气密度，削弱吸附力。实验数据显示，当车间温度从22℃升至30℃时，吸嘴对0402元件的吸附成功率可能下降15%-20%。

6. 视觉系统失准：贴片机的光学校准系统依赖稳定的环境光和热条件。温度波动会导致镜头镜片折射率变化、光源亮度衰减，进而影响元件识别精度。某品牌贴片机实测表明，温度波动超过±2℃时，视觉识别误判率会提升至正常值的2-3倍。

7 案例佐证：某SMT工厂在夏季未开启恒温系统时，贴片机连续生产4小时后，不良率从0.8%飙升至3.2%。经排查，设备轨道因受热膨胀导致Y轴定位偏移，更换温控车间后问题消失。

二、元件与材料的温度敏感链

SMT贴片加工涉及的元器件（如IC、电容、BGA封装）和辅材（锡膏、胶水）对温度极为敏感，车间环境失控可能引发连锁反应：

1. 锡膏特性劣化：锡膏印刷是SMT前端工序的关键步骤，其黏度、流变性与温度密切相关。当车间温度超过25℃时，锡膏易出现坍塌、氧化加速等问题。某品牌锡膏测试显示，温度每升高5℃，印刷后锡膏坍塌率上升8%-12%。

2. 元件应力损伤：陶瓷电容、芯片等元件在温差过大时，内部应力分布不均可能导致裂纹，如某批次0201电容在车间温度骤变（昼夜温差超10℃）后，上板裂损率高达0.5%。

3. PCB板翘曲：高温环境下，FR-4板材的热膨胀系数（约13-18ppm/℃）远高于金属焊盘，导致PCB板局部翘曲。实测表明，当车间温度超过30℃时，0.8mm厚度的PCB板拱起量可达0.2mm，直接影响贴装平整度。

4. 数据支撑：IPC标准（IPC-J-STD-003）明确要求，SMT车间温度需控制在19-28℃范围内，湿度保持在40%-60%RH。超出此范围，制程缺陷风险将显著增加。

三、能效与成本的隐形推手

车间温度不仅关乎品质，更与生产成本息息相关。以一台每小时产能15万点的高速贴片机为例，温度管理不善可能带来以下隐性成本：

1. 设备损耗加剧：轴承、电机等部件在高温下润滑效率下降，长期运行会加速磨损。某品牌贴片机维护数据显示，车间温度每升高5℃，设备年度维修成本增加约15%。

2. 能耗浪费：为抵消高温影响，部分工厂盲目调低空调温度，导致电力成本攀升。实际测算表明，将车间温度从26℃降至22℃，能耗增加30%以上，且边际收益递减。

3. 返修成本攀升：温度失控引发的贴装偏移、锡膏印刷不良等问题，往往需要后端返修（如X-ray检测、补焊），综合成本可达正常生产的2-5倍。

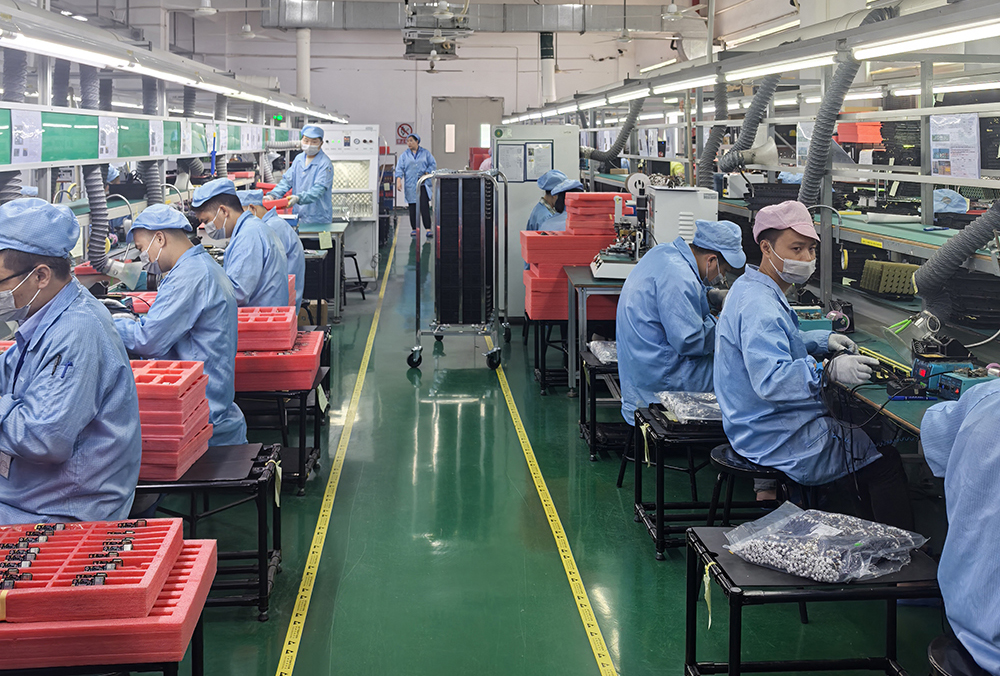

smt贴片加工厂车间图

四、SMT贴片加工车间的温度控制策略

面对温度挑战，成熟的SMT贴片加工厂需构建系统化解决方案：

1. 智能化温控系统的应用

2025年物联网（IoT）与AI技术已深度融入SMT车间管理。部署温湿度传感器（如霍尼韦尔HMC系列）与SCADA系统联动，实时调节空调、加湿器等设备。部分高偳工厂采用机器学习算法预测温漂趋势，提前干预。

1.1 实时监控：通过分布式温湿度传感器与中央控制系统，实现车间全域温度波动≤1℃。

1.2 自适应调节：结合历史数据与生产计划，空调系统可动态调整送风量，确保高负荷生产时温度稳定。

2. 分区温控与局部优化

将车间划分为贴装区、印刷区、检测区等独立温控单元，避免设备密集发热导致的局部升温，如贴装区可设置在气流上游，远离回流焊炉等热源。

2.1 设备区：贴片机周边设置独立温控单元，避免回流焊炉等热源干扰。

2.2 锡膏存储区：严格保持20~25℃，配合冷藏柜保存，防止活性衰减。

3. 人员操作规范的强化

3.1 穿戴防护：员工需着防静电服，减少人体散热对局部温度的影响。

3.2 快速响应机制：制定温度异常应急预案，如备用空调启动、生产线速调整等。

4. 设备预热与校准：每日开机前对贴片机进行30分钟预热，使其机械部件与环境温度平衡；每月校准视觉系统，补偿热变形误差。

5. 工艺参数动态调整：根据季节温差优化锡膏粘度、贴装压力等参数，如夏季可将锡膏冷藏温度从5℃调至3℃，降低回温时间对活性的影响。

车间温度看似细微，却是SMT贴片加工中牵一发而动全身的关键变量。从设备精度到元件可靠性，从生产成本到交付周期，科学的温度管理是企业构筑竞争壁垒的隐形武 器。未来01005、3D打印等技术普及，温控要求将愈发严苛，唯有将环境控制融入生产基因的企业，方能在精密制造赛道中行稳致远。

五、案例解析：温度优化带来的效益跃升

以某深圳电子企业为例，其SMT贴片加工车间通过升级恒温系统，将温度波动从±5℃压缩至±1℃，结果显著：

1. 良率提升：焊接缺陷率从1.2%降至0.3%，年节省返修成本超200万元。

2. 设备寿命延长：贴片机故障率下降40%，维护周期延长30%。

六、绿色温控与可持续发展

2025年SMT贴片加工行业正探索更环保的温控方案：

1. 余热回收：利用回流焊炉废热为车间供暖，降低能耗。

2. 相变材料应用：在建筑墙体中嵌入储能材料，平抑昼夜温差。

七、选择专业伙伴，铸就品质基石

在SMT贴片加工领域，环境控制是品质的生命线。百千成电子科技（深圳）有限公司，凭借十年行业经验与全流程智能化温控系统，为客户提供高精度、低能耗的贴片加工服务。无论是消费电子、医疗设备还是汽车电子领域，百千成均能以严苛的温度管理保障产品卓樾性能。现面向深圳及周边地区承接中小批量急单、大批量代工，欢迎垂询合作，共创电子制造新标杆！

在深圳这座全球电子产业重镇，百千成科技凭借15年SMT贴片加工经验，深知温度管理的极偳重要性。公司配备海瑞思恒温恒湿车间（±1℃精度）、全自动环境监测系统，并通过ISO 13485医疗器械认证，确保从01005元件到BGA封装的全制程稳定性。无论是消费电子、汽车电子还是医疗终端产品，百千成均可提供定制化温控方案，助力客户降低不良率30%以上。现开放深圳地区贴片加工订单，支持0元打样、批量高效交付。

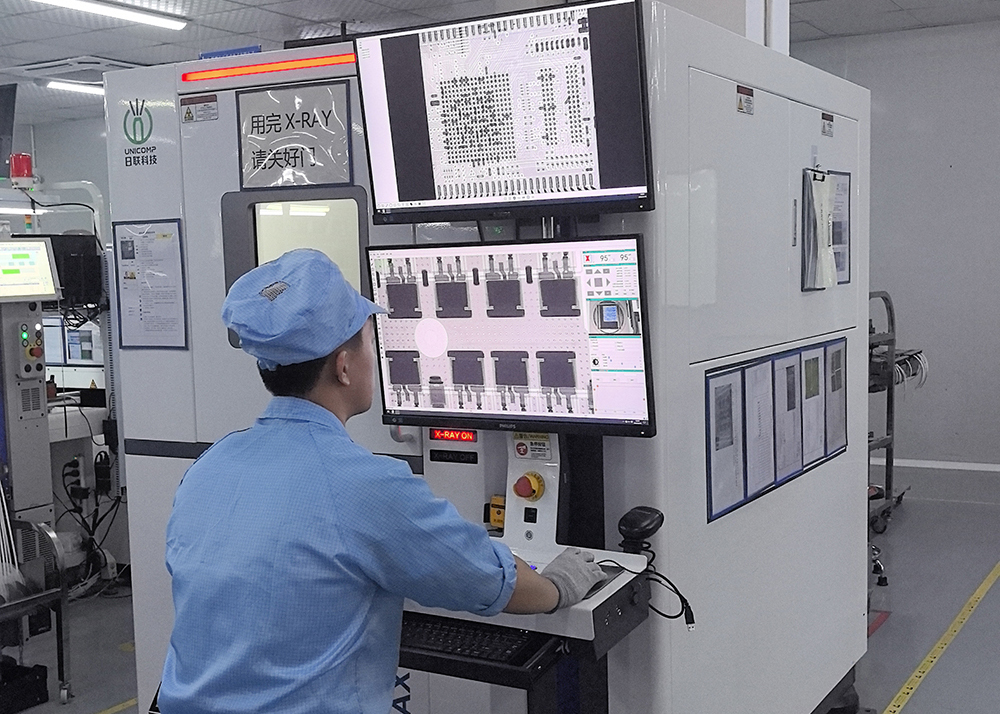

smt贴片加工厂车间图

贴片机的性能与车间温度密切相关。当温度超出适宜范围（如高于30℃或低于15℃），设备的气动元件可能出现反应迟滞，吸嘴吸附力波动，导致元件丢料或错位，此外温度异常会影响锡膏活性，导致焊接空洞或虚焊。长期处于非恒温环境还会加速电子元件氧化，增加设备静电风险，因此精准控温不仅是工艺要求，更是保障设备高效、稳定运行的必要条件。
