smt贴片加工焊接电路板怎么接线？

smt贴片加工焊接电路板怎么接线？

SMT贴片加工焊接电路板的接线过程是一个涉及多个步骤的复杂过程，在整个SMT贴片加工过程中，PCB的设计、焊膏的选择、贴片机的精度、再流焊炉的温度控制以及后续的检查和测试都是保证焊接质量和电路板可靠性的关键因素。正确的接线和焊接是确保电子产品性能稳定和长期运行的基础，它通常包括以下几个阶段：

一、smt贴片加工焊接电路板怎么接线呢？

1. 设计与准备：

- 设计PCB（印刷电路板）布局，确保所有元件的接线和放置位置正确。

- 根据设计制作钢网，用于在SMT贴片过程中施加焊膏。

- 选择适当的焊料合金和焊膏。

2. 锡膏印刷：

- 使用自动或半自动锡膏印刷机将焊膏印刷到PCB板上，形成焊接点。

3. 元件放置：

- 使用SMT贴片机将电子元器件精确地放置到PCB板上预先印刷的焊膏上。

4. 再流焊接：

- 将放置了元件的PCB板送入再流焊炉中，通过加热使焊膏熔化，从而固定元件的位置。

- 再流焊炉内的温度曲线需要根据焊料和元件的特性进行设置。

5. 检查与修复：

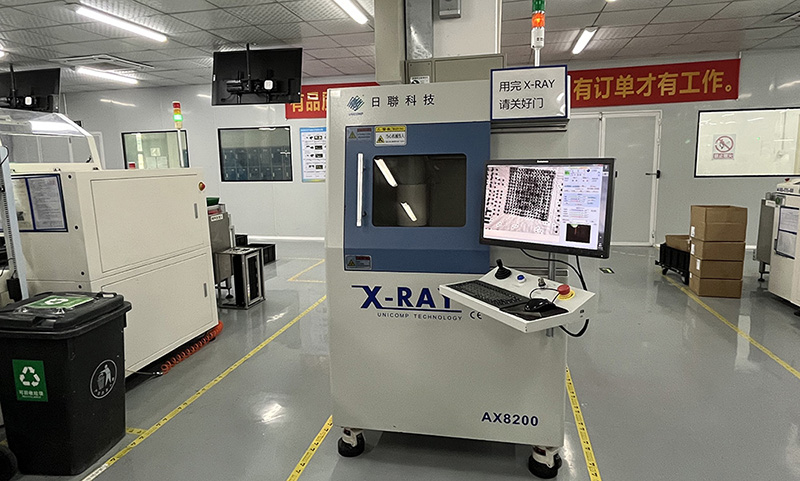

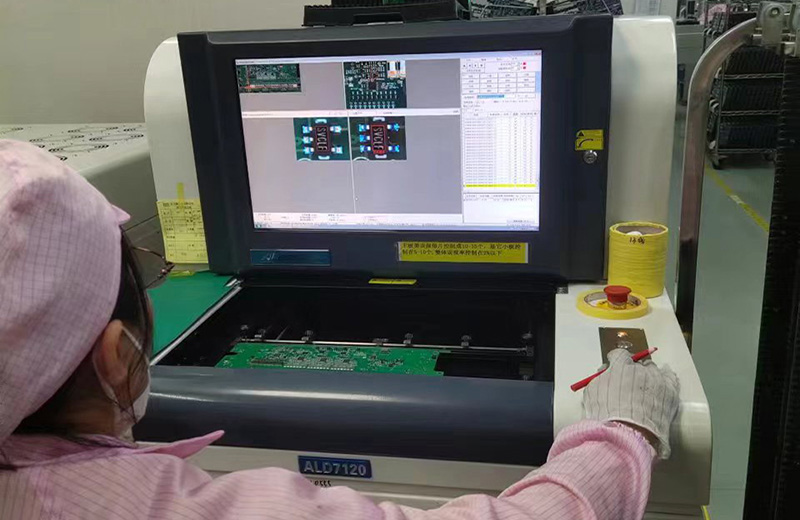

- 使用自动光学检查（AOI）或X射线检查设备检查焊接质量和元件位置。

- 对于检测出的缺陷，进行手动或自动修复。

6. 后继工序：

- 对于需要插件的元件，进行波峰焊接或手工焊接。

- 进行必要的电气测试，确保所有元件和电路正常工作。

7. 清洗：

- 如果使用了有清洗要求的焊膏或产品需要符合特定的清洁标准，需要进行清洗工序。

8. 最终检验：

- 对完成的PCB进行全面的功能和质量检验。

9. 原型测试：

- 在实际生产之前，通常会制作原型板进行测试，以验证设计、工艺和元件选择。

10. PCB和元件的储存与处理：

- 在贴片之前，确保PCB板和元件都储存在适当的环境中，避免受潮或污染。

- 元件在贴片前需要进行适当的处理，如解冻、清洁等。

11. 工艺控制：

- 监控和控制工艺参数，如温度、湿度、贴片速度等，以确保焊接质量。

12. 设备维护：

- 定期对SMT设备进行维护和校准，以保证其性能稳定。

13. 文件和数据管理：

- 维护详细的生产记录和追踪数据，以便在出现问题时进行分析和追溯。

14. 静电放电（ESD）保护：

- 在生产和处理过程中实施ESD保护措施，以防止静电损坏敏感的电子元件。

15. 质量控制：

- 实施严格的质量控制流程，包括来料检验、过程检验和最终出货检验。

16. 故障分析与改进：

- 对于检测到的故障进行根本原因分析，并采取相应的改进措施，以提高产品的长期可靠性。

17. 符合标准和法规：

- 确保所有流程和产品符合行业标准（如IPC/JEDEC标准）和相关法规要求。

18. 供应链管理：

- 管理元件供应商和物流，确保生产线的及时供料和减少库存成本。

二、SMT贴片加工焊接电路板的注意事项和步骤

SMT贴片加工焊接电路板的接线还涉及一些额外的考虑和步骤，这些对于确保最终产品质量和可靠性同样重要：

1. 设计优化：

- 在PCB设计阶段，确保遵循DFM（Design for Manufacturability）原则，考虑元件布局、线路宽度、焊盘尺寸等，以减少生产中的潜在问题。

2. 材料选择：

- 使用高质量的基板材料、焊膏、元件和其他辅料，这些都是确保产品质量的基础。

3. 设备精度：

- 确保贴片机、再流焊炉等关键设备定期维护和校准，以保持其精度和性能。

4. 工艺控制：

- 严格控制再流焊炉的温度曲线，确保它符合焊膏和元件的规格要求。

- 监控和调整生产过程中的关键参数，如温度、湿度、贴片速度等。

5. 质量检测：

- 使用AOI（自动光学检查）、X射线检查、功能测试等方法，对焊接质量和元件性能进行全面检查。

- 对于检测到的问题，进行详细的故障分析和修复。

6. 静电防护：

- 在生产和处理过程中实施ESD（静电放电）保护措施，避免静电对敏感元件造成损害。

7. 清洁和清洗：

- 如果产品需要满足特定的清洁标准，比如医疗或航空航天应用，进行适当的清洗工序以去除残留物。

8. 环境控制：

- 控制生产环境中的温湿度，以防止元件受潮或受到其他环境因素的影响。

9. 操作人员培训：

- 对操作人员进行专业培训，确保他们了解SMT贴片加工的流程和质量控制的重要性。

10. 批次管理：

- 采用批次管理，确保每个批次的产品都可以追溯，并在发现问题时能够迅速定位和处理。

11. 供应商管理：

- 选择可靠的供应商，并定期评估他们的质量控制体系和供货能力。

12. 持续改进：

- 通过收集和分析生产数据，不断寻找改进生产过程和提高产品质量的机会。

13. 合规性：

- 确保所有流程和产品符合行业标准和法规要求，如IPC/JEDEC标准、RoHS指令等。

三、ESD是什么？

ESD代表静电放电（Electrostatic Discharge），指当两个不同电荷的物体接触或靠近时，由于电荷不平衡而产生的电流流动现象。这种现象在日常生活中很常见，比如摩擦气球后贴在墙上，或者触摸门把手时的轻微电击感。在电子制造领域，ESD是一个非常重要的问题，因为它可以对敏感的电子元器件造成损害。

ESD的危害主要体现在它可能导致电子设备的过度电应力(EOS: Electrical Over Stress)破坏，这种破坏是毁灭性和永久性的，可能会导致电路直接烧毁。因此，为了防止静电损伤，IC设计和制造过程中会采取一系列措施来控制和管理静电放电的风险。

此外还有一些标准和模型用于评估和测试电子设备对ESD的防护能力，如HBM、CDM、MM、IEC和HMM等模型。这些模型提供了不同情况下的电压、电流、时间和波形参数，以及测试工具和步骤的说明，帮助制造商确保其产品能够抵抗ESD的影响，ESD也是电子行业中一个重要的质量和可靠性考量因素，需要通过严格的控制措施和标准来管理和防护。

通过smt贴片加工焊接电路板怎么接线这些详细的步骤和注意事项，可以确保SMT贴片加工大大提高SMT贴片加工焊接电路板的质量和可靠性，减少缺陷率提高生产效率。并且焊接电路板的接线工作顺利进行，从而保证电子产品的质量和可靠性。

以上就是smt贴片加工焊接电路板怎么接线详细情况！
