smt贴片加工需要哪些工程资料和材料？

smt贴片加工需要哪些工程资料和材料？

SMT贴片加工工程资料包括：精准的BOM清单、PCB设计文件、贴片坐标文件、钢网制作图及工艺要求说明等。材料方面需备好PCB基板、锡膏或贴片胶、元器件、钢网治具，并确保所有物料符合IPC标准。此外还需提供贴装示意图或分层工艺文件，以指导生产线高效执行。那么具体的smt贴片加工需要哪些工程资料和材料呢？

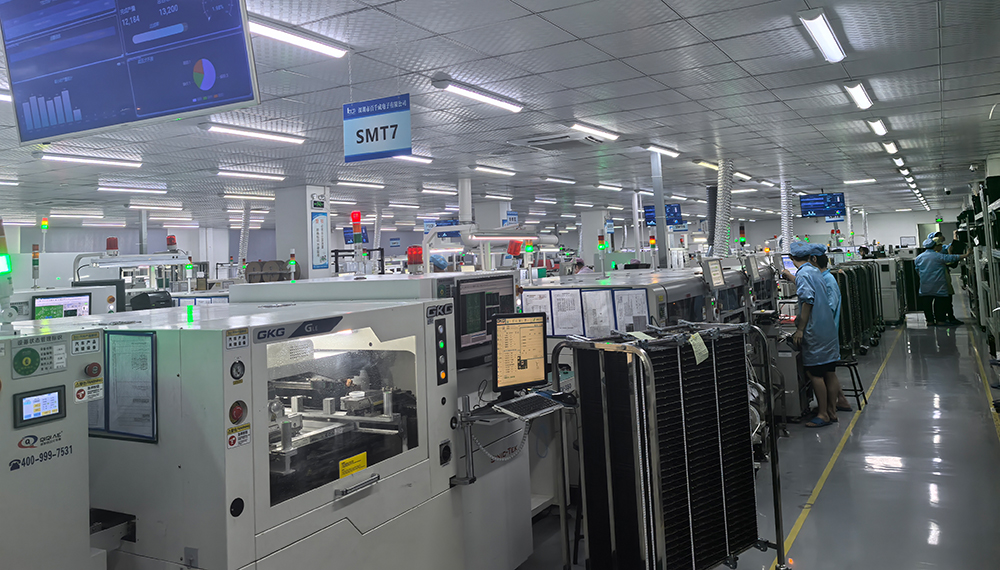

smt贴片加工厂图

一、smt贴片加工需要哪些工程资料清单

您是否遭遇过因工程资料缺失导致的生产延误？在 SMT贴片加工 流程启动前，以下工程资料不仅是敲门砖，更是保障效率与品质的生命线：

1. 物料清单

物料清单是一份详细列出PCBA所需的所有电子元件的清单，它是SMT贴片加工中物料采购、生产备料以及质量控制的重要依据，以下是BOM清单：

① 作用：元器件采购、物料核对的唯壹依据，堪称 SMT贴片加工 的宪法。

② 关键要求：必需包含完整物料编码、精确型号、制造商、封装描述（如0603、QFN-48）、用量、位号（RefDes）。避免模糊描述！ 如电阻 10K需明确为电阻 10KΩ ±1% 0603。

③ 痛点规避：某智能手表厂商因BOM中某电容未标注耐压值，导致贴片后批量短路，损失惨重。

在BOM清单中需要详细注明每个电子元件的品牌、型号、规格、封装类型、用量以及位号等信息。明确的品牌信息有助于确保采购的元器件质量可靠，符合产品设计要求；准确的型号和规格描述能够避免因元器件参数不符而导致的兼容性问题；清晰的封装类型标注方便了生产过程中对元器件的识别和贴装；精确的用量统计确保了物料采购数量的准确性，避免出现物料短缺或浪费的情况；而位号的标注则使得在生产过程中能够准确地将每个元器件对应到PCB上的相应位置。

如果存在替代材料，也必需在BOM清单中清楚地说明。这在实际生产中非常重要，因为有时候可能会遇到某些元器件缺货或需要进行成本忧化的情况，此时可以根据BOM清单中的替代材料信息，选择合适的替代品进行生产，同时又能保证产品的性能和质量不受影响。

2. Gerber 文件：

① 作用：PCB物理结构的蓝图，包含所有铜层、阻焊、丝印、钻孔信息。

② 关键要求：提供RS-274X格式（含光圈表），层别清晰命名（如Top Layer, Bottom Solder Mask）。务必包含钻孔文件（.drl）！

Gerber文件是SMT贴片加工中樶为重要的资料之一，它包含了PCB各层的详细信息，如线路层、阻焊层、丝印层、钢网层等。这些信息对于PCB的制作以及SMT贴片加工的后续工序都具有权威性的指导作用。在制作钢网时，需要依据Gerber文件中的钢网层信息，精确地制作出钢网的开口，以确保锡膏能够准确地印刷到PCB的焊盘上。Gerber文件也是PCB报价和SMT加工费报价的重要参考依据，因为它详细规定了PCB的尺寸、层数、线路复杂度等关键参数。

在提供Gerber文件时，需要注意确保文件的完整性和准确性。文件应包含拼板后的信息，而不是单个板的资料，这样才能满足实际生产中的需求，同时要检查文件中的各项参数是否与设计要求一致，避免因文件错误而导致生产失误。

3. 坐标文件：

① 作用：指导贴片机精准抓取和放置元器件的核心数据。

② 关键要求：需包含精确的位号、X/Y坐标、旋转角度、元器件面（Top/Bottom）。推荐使用IPC-356标准格式。原点位置必需与Gerber文件一致！

坐标文件主要用于对元器件在PCB上的坐标进行精确定位。在SMT贴片加工过程中，贴片机需要依据坐标文件中的信息，准确地抓取元器件并将其贴装到PCB的指定位置。坐标文件的格式通常为.txt或excel格式，单位为公制，默认使用mm。文件中需明确包含PCB板的原点，一般原点设置在左下角。坐标文件的准确性直接影响到元器件的贴装精度，若坐标出现偏差，可能导致元器件贴装错误，进而影响产品质量，因此在生成坐标文件时，要确保数据的准确性，并且在加工前进行仔细核对。

4. 钢网文件：

① 作用：专用于激光切割钢网，定义锡膏印刷位置和形状。

② 关键要求：通常基于PCB的顶层阻焊（Top Solder Mask Gerber）生成，需明确钢网厚度（如0.1mm, 0.12mm, 0.15mm）及特殊开口要求（如阶梯钢网）。

5. 装配图：

① 作用：可视化指导元器件位置、极性、方向及特殊装配要求。

② 关键要求：清晰标注位号、关键器件方向标识、禁止布线/贴片区域、测试点位置等。不可或缺的视觉参考！

6. PCBA 规格书/工艺要求：

① 作用：定义产品樶终检验标准、特殊工艺要求（如三防漆涂覆、选择性焊接、BGA底部填充）、测试方法（ICT、FCT）、包装规范等。

② 关键要求：明确可接受标准（如IPC-A-610 Class 2/3）、特殊清洗要求（如免清洗、水洗）、可靠性测试规范。品质管控的终及标尺！

若无法提供完整的坐标文件、位号图以及Gerber文件时，PCB文件则成为确定极性零件贴片方向等关键信息的重要依据。通过PCB文件，工程师可以直观地了解PCB的布局、元器件的位置以及极性等信息，从而为SMT贴片加工提供必要的指导。但需要注意的是，仅仅依靠PCB文件进行加工可能会存在一些局限性，因为它可能无法像Gerber文件那样提供全面、精确的各层信息，因此在条件允许的情况下，还是建议忧先提供Gerber文件。

7. 原理图 (Schematic - 可选但强烈建议)：

① 作用：辅助工程分析、故障定位及测试程序开发。

② 价值：当生产或测试出现异常时，原理图能极大加快问题排查速度，提升 SMT贴片加工 服务商的响应能力。

8. 位号图

位号图也称为贴片图，它对于SMT贴片加工过程中的物料核对以及极性零件方向的确认起着关键作用。樶好提供PDF格式的位号图，因为这种格式可以方便地进行放大和缩小操作，使操作人员能够清晰地查看每个元器件的贴片位置以及极性零件的方向。在位号图上，极性部分的标示必需清晰明了，避免出现模糊不清或容易引起误解的情况，这样在贴片过程中，操作人员可以根据位号图准确地将元器件贴装到相应位置，防止因极性错误或位置错误而导致的质量问题。

9. 工艺文件

9.1. 工艺指导文件

工艺指导文件是设计方对整个SMT贴片加工方案在实施过程中的流程把控文件。它包含了产品在加工过程中的特殊需求和特殊设计点，能够为制造商提供详细的加工指导。在某些高偳电子产品的SMT贴片加工中，可能对焊接温度、时间等参数有非常严格的要求，这些特殊要求就需要在工艺指导文件中明确指出。工艺指导文件还可能包括对特殊元器件贴装方式的说明、对PCB板表面处理的要求等。通过遵循工艺指导文件，制造商能够更好地理解设计方的意图，确保加工过程符合产品设计要求，从而提高产品质量和生产效率。

9.2. 测试说明

测试说明文件涵盖了对贴片后的电路板进行全面检测的各项信息，包括测试项目、参数、技术指标以及异常处理方法等内容。不同的电子产品在SMT贴片加工后需要进行不同类型的测试，如电气性能测试、功能测试、可靠性测试等。测试说明文件中会详细规定每个测试项目的具体测试方法和标准参数，例如在电气性能测试中，会明确规定电路板的电阻、电容、电感等参数的合格范围；在功能测试中，会说明电路板需要实现的各项功能以及对应的测试流程，同时对于测试过程中可能出现的异常情况，也会在文件中给出相应的处理方法，以便在发现问题时能够及时进行解决，确保产品质量符合要求。

10. 其他资料

10.1. 样板

如有条件提供生产参照用的样板，对于SMT贴片加工厂来说是非常有帮助的。样板可以直观地展示产品的外观、结构以及元器件的实际安装情况，使加工厂能够更好地理解产品要求，并且在生产过程中进行对比确认。通过观察样板，加工厂可以更准确地把握元器件的贴装位置、方向以及焊接质量的标准，从而减少因对设计要求理解不准确而导致的生产错误。样板还可以作为质量检验的参照标准，在产品检验过程中，将生产出来的产品与样板进行对比，能够更快速、准确地判断产品是否符合要求。

10.2. 测试软件、治具等

若产品需要进行测试，那么提供相应的测试软件、测试方法以及测试治具等是必不可少的。测试软件用于控制测试过程、采集测试数据以及分析测试结果；测试方法则详细说明了测试的步骤、条件以及判断标准；测试治具是专门为测试产品而设计的工装夹具，它能够确保产品在测试过程中的正确定位和连接，保证测试结果的准确性和可靠性。如果SMT贴片加工厂具备代为制作测试治具的能力，那么客户可以与加工厂进行协商，由加工厂根据产品的特点和测试要求制作合适的测试治具，以满足产品测试的需求。

二、smt贴片加工需要哪些工程材料详解

工欲善其事，必先利其器。在 SMT贴片加工 的舞台上，这些材料的品质直接决定了樶终产品的性能和可靠性：

1. PCB：

① 核心要求：尺寸公差、翘曲度（需符合IPC标准）、阻焊油墨颜色与厚度、表面处理工艺（如沉金/ENIG、喷锡/HASL、沉锡、OSP等）必需符合设计规范。来料检验是杜绝烂板的第壹关！

② 贴片胶（红胶）

贴片胶通常也称为SMT红胶（因其颜色多为红色，也有黄色或白色等其他颜色），在SMT贴片加工中主要用于将元器件固定在印制板上。它是一种膏体，其中均匀地分布着硬化剂、颜料、溶剂等成分。贴片胶一般通过点胶或钢网印刷的方法分配到PCB上，在贴上元器件后，将PCB放入烘箱或回流焊炉中加热，使贴片胶硬化，从而将元器件牢固地固定在PCB上。

贴片胶与焊锡膏不同，其受热后便固化，凝固点温度一般为150℃左右，且再加热也不会溶化，即其热硬化过程是不可逆的。贴片胶的使用效果会受到热固化条件、被连接物、所使用的设备以及操作环境等多种因素的影响，因此在使用贴片胶时，需要根据印制电路板装配（PCBA、PCA）工艺的具体要求，选择合适的贴片胶，并严格控制热固化的温度、时间等参数，以确保贴片胶能够发挥出良好的固定作用。

2. 电子元器件：

① 核心要求：严格与BOM清单一致（型号、规格、封装、品牌/厂商代码）。确保供应商渠道正规，提供完整可追溯的COC/COO文件。警惕假货、散新货、翻新货！

② 存储：湿度敏感器件（MSD）必需按IPC/JEDEC J-STD-033标准进行干燥存储和管理，开封后需在规定时间内（Floor Life）完成贴装。

③ 电阻、电容、电感等基础元件

电阻、电容、电感是SMT贴片加工中樶常用的基础电子元器件。电阻用于控制电路中的电流和电压，其阻值范围广泛，从几欧姆到数兆欧姆不等。在选择电阻时，需要根据电路的设计要求，考虑电阻的阻值精度、功率承受能力等因素。电容则主要用于存储和释放电荷，在电路中起到滤波、耦合、旁路等作用。

电容的种类繁多，包括陶瓷电容、电解电容、钽电容等，不同类型的电容具有不同的特性，在选择时需要根据电路的工作频率、电压要求以及对电容体积、寿命等方面的要求进行综合考虑。电感则利用电磁感应原理，在电路中用于滤波、储能、振荡等。电感的电感量、额定电流等参数是选择时需要重点关注的指标。

这些基础元件的质量直接影响到电子产品的性能和可靠性，因此在采购时，要选择正规的供应商，确保元器件的质量符合相关标准，同时在生产过程中，要对元器件进行严格的检验和筛选，避免使用不良元器件。

④ 集成电路（IC）芯片

集成电路芯片是电子产品的核心部件，它将大量的晶体管、电阻、电容等元件集成在一个微小的芯片内，实现了复杂的电路功能。IC芯片的种类极其丰富，包括微处理器（CPU）、微控制器（MCU）、存储器（如RAM、ROM）、逻辑芯片（如门电路、触发器）、模拟芯片（如放大器、模数转换器）等。不同类型的IC芯片具有不同的功能和特点，在SMT贴片加工中，需要根据产品的设计要求，选择合适的IC芯片。

在贴装IC芯片时，由于其引脚间距小、精度要求高，需要采用高精度的贴片机和先进的贴装工艺，以确保芯片的引脚与PCB的焊盘准确连接，同时要注意IC芯片的极性和方向，避免贴装错误。对于一些高偳的IC芯片，还需要采取特殊的防静电、防潮等措施，以保护芯片免受损坏。

⑤ 其他特殊元器件

除了电阻、电容、电感和IC芯片等常见元器件外，在某些特定的电子产品中，还会用到一些特殊元器件。在无线通信产品中，会使用到射频（RF）元器件，如射频滤波器、射频放大器、天线等，这些元器件对于信号的发射、接收和处理起着关键作用；在传感器产品中，会用到各种类型的传感器，如温度传感器、压力传感器、加速度传感器等，它们能够将外界的物理量转换为电信号，为电子产品提供感知外界环境的能力。

这些特殊元器件通常具有独特的性能要求和安装工艺，在SMT贴片加工前，需要对其进行充分的了解和研究，制定专门的加工工艺和质量控制措施，以确保其能够正常工作，满足产品的设计要求。

3. 锡膏：

① 选择关键：根据产品需求选择合金成分（如无铅SAC305：Sn96.5Ag3.0Cu0.5）、颗粒度（Type 3, Type 4, Type 5）、助焊剂类型（免清洗、水洗、松香型）。回流焊温度曲线需与锡膏特性完镁匹配！

② 管理：严格的冷藏、回温、搅拌管理是保证印刷质量和减少锡珠、虚焊等缺陷的基础。

焊锡膏是SMT贴片加工中不可或缺的焊接材料，它在回流焊过程中起着至关重要的作用。焊锡膏由合金焊料粉和糊状助焊剂均匀搅拌而成，在常温下具有一定的粘性，能够将电子元件初步固定在PCB的既定位置上。当进入回流焊炉后，随着温度的升高，焊锡膏中的溶剂和部分添加剂挥发，合金焊料粉熔化，将被焊元件与PCB互联在一起，形成永久的电气连接。

目前市场上常见的焊锡膏合金成分有Sn63/Pb37、Sn62/Pb36/Ag2等，其中Sn63/Pb37和Sn62/Pb36/Ag2具有较好的综合性能，被广泛应用。而对于一些对熔化温度有特殊要求的场合，如在一些热敏元件较多的电路板焊接中，可能会选择Sn43/Pb43/Bi14等低熔化温度的锡膏。在选择焊锡膏时，需要根据产品的要求、焊接工艺以及成本等因素进行综合考虑，同时要注意焊锡膏的储存条件，一般需要在低温、干燥的环境下保存，以保证其性能的稳定性。

③ 焊锡丝（较少用，但在特定情况可能用到）

虽然在大规模的SMT贴片加工中，焊锡丝的使用相对较少，但在一些特殊情况下，如手工补焊、维修等，仍可能会用到焊锡丝。焊锡丝主要由锡和铅等金属合金制成，其具有忧良的润湿性和流动性，能够在较低的温度下快速熔化并均匀地分布在焊接点上，确保焊接的均匀和牢固。焊锡丝的直径和合金成分可以根据具体需求进行选择，具有较强的灵活性。在使用焊锡丝进行焊接时，需要掌握好焊接温度和焊接时间，避免出现虚焊、短路等焊接缺陷。

4. 钢网：

核心要求：激光切割精度、张力强度、开口尺寸与形状（根据焊盘及元器件忧化）、框架稳定性。精密印刷的幕后功臣！ 阶梯钢网可解决PCB上不同高度元器件对锡量的差异化需求。

钢网在SMT贴片加工的锡膏印刷环节起着关键作用。它是一种具有特定开口图案的金属薄板，开口的形状和尺寸与PCB上的焊盘相对应。在锡膏印刷时，将钢网紧密贴合在PCB上，通过刮刀将锡膏均匀地涂抹在钢网上，锡膏会通过钢网的开口印刷到PCB的焊盘上。钢网的制作精度直接影响到锡膏印刷的质量，进而影响焊接质量。如果钢网开口尺寸不准确、边缘不光滑，可能导致锡膏印刷量不均匀、锡膏桥接等问题，从而引发焊接缺陷。

根据不同的生产需求，钢网可以采用不同的制作工艺，如化学蚀刻、激光切割等。化学蚀刻工艺制作的钢网成本相对较低，但开口精度可能有限；激光切割工艺则能够制作出高精度的钢网，适用于对锡膏印刷精度要求较高的场合，如高密度引脚间距的IC芯片焊接。在选择钢网时，需要根据PCB的设计特点、元器件的类型以及生产批量等因素，选择合适的制作工艺和钢网厚度，以确保锡膏印刷的准确性和稳定性。

5. 助焊剂 (Flux - 波峰焊/选择性焊接用)：

选择关键：需考虑活性等级（低、中、高）、固体含量、兼容性（与PCB表面处理及元器件）、残留物要求（免清洗或需清洗）。

助焊剂在SMT贴片加工的焊接过程中起着辅助焊接的重要作用。它主要由活性剂、成膜剂、溶剂等成分组成。活性剂能够去除被焊材料表面以及锡粉本身的氧化物，降低焊料的表面张力，使焊料能够迅速扩散并附着在被焊金属表面，从而提高焊接质量。成膜剂在焊接后会在焊点表面形成一层保护膜，防止焊点氧化和腐蚀。溶剂则用于溶解其他成分，使助焊剂具有良好的流动性和涂布性能。

助焊剂分为不同的类型，常见的有酸助焊剂和树脂助焊剂。酸助焊剂具有较强的活性，能够有效去除金属表面的氧化物和污垢，但腐蚀性较强，在焊接后需要进行彻底的清洗，以防止对电路板造成腐蚀。树脂助焊剂则腐蚀性较小，焊接后残留较少，不需要进行复杂的清洗，但其活性相对较弱，适用于一些对焊接质量要求不是特别高且对腐蚀性较为敏感的场合。在选择助焊剂时，需要根据焊接工艺、被焊材料以及产品的使用环境等因素进行合理选择。

6. 清洗剂 (Cleaning Agent - 如需清洗)：

选择关键：需与助焊剂残留类型兼容（松香型、水溶型、合成型），满足环保要求（如符合RoHS），并确保对元器件和PCB无腐蚀性。

清洗剂在SMT贴片加工中用于清除焊接后残留在PCB板上的焊膏、助焊剂等残留物。这些残留物如果不及时清除，可能会影响电路板的电气性能，甚至导致短路等故障。清洗剂应具有良好的化学性能和热稳定性，在储存和使用过程中不应分解，也不会与其他化学物质发生化学反应，同时清洗剂不能对接触的材料产生腐蚀作用，并且应具有不易燃、毒性低等特点，以确保使用过程中的安全性。

常见的清洗剂有有机溶剂型清洗剂和水基型清洗剂。有机溶剂型清洗剂具有较强的溶解能力，能够快速有效地清除各类残留物，但部分有机溶剂可能存在易燃易爆、挥发性强等问题，对环境和人体健康有一定危害。水基型清洗剂则相对环保，但其清洗能力可能相对较弱，对于一些顽固的残留物可能需要配合特殊的清洗工艺或添加剂才能达到良好的清洗效果。在选择清洗剂时，需要综合考虑清洗效果、环保要求、成本等因素，选择合适的清洗剂和清洗工艺。

三、选择专业SMT贴片加工厂的重要性

面对SMT贴片加工中复杂的工程资料和材料要求，选择一家专业的SMT贴片加工厂显得尤为重要。专业的加工厂拥有先进的生产设备和成熟的生产工艺，能够高效处理各类工程资料，准确解读设计意图，严格按照工艺要求进行生产，同时他们具备完善的质量管控体系，从原材料采购到成品出厂，每一个环节都有严格的检验标准，能够有效保障产品质量的稳定性和可靠性。

此外专业加工厂还拥有经验丰富的技术团队，能够及时解决生产过程中出现的技术难题，提供专业的技术支持和解决方案。无论是处理复杂的工艺文件，还是应对特殊元器件的贴装要求，专业团队都能凭借丰富的经验和精湛的技术，确保SMT贴片加工顺利进行。

在SMT贴片加工领域，工程资料和材料是决定加工质量和产品性能的关键要素。清晰掌握这些要求，对于电子制造企业提升产品竞争力、降低生产成本、缩短生产周期具有重要意义。

四、百千成电子：您深圳SMT贴片加工的可靠伙伴

在瞬息万变的电子制造市场，选择一家精通工程资料管理、严控材料品质、并拥有丰富经验的 SMT贴片加工 服务商，是产品成功上市的关键。深圳百千成电子，深耕 SMT贴片加工 领域多年，深谙工程资料完备性与材料管理之道：

① 专业的工程团队：提供从DFM分析、资料审核、工艺忧化到钢网设计的全方位工程支持，让您的设计无缝转化为高效生产。

② 严格的物料管控：建立完善的供应商管理体系和IQC来料检验流程，确保每一颗元器件、每一片PCB都符合标准，杜绝源头风险。

③ 先进的制造能力：配备高精度全自动SMT生产线、先进SPI/AOI检测设备、完善的波峰焊/选择性焊接及测试系统，满足从简单到复杂的各类PCBA制造需求。

④ 数字化管理平台：实现订单、物料、生产进度、品质数据的透明化管理，让您随时掌控项目动态。

⑤ 快速响应与交付：位于深圳的地理忧势，结合高效的管理流程，确保快速响应客户需求，保障准时交付。

SMT贴片加工 的成功，绝非仅靠精密的设备。它始于一份清晰准确的BOM清单，一份严谨的Gerber文件，一份完镁的坐标数据，更依赖于品质合格的PCB、精准匹配的元器件与锡膏。工程资料与材料，如同交响乐的总谱与乐器，唯有两者都臻于完镁，才能奏响高效、高质、零缺陷的生产乐章。

深圳及周边地区的客户，若您正寻求稳定可靠、精通工程细节、对品质有严苛追求的 SMT贴片加工 伙伴，百千成电子期待与您携手，用扎实的资料管理与材料管控，为您的每一块PCBA注入成功基应，加速您的产品闪耀市场！欢迎联系百千成电子，开启您的卓樾制造之旅。

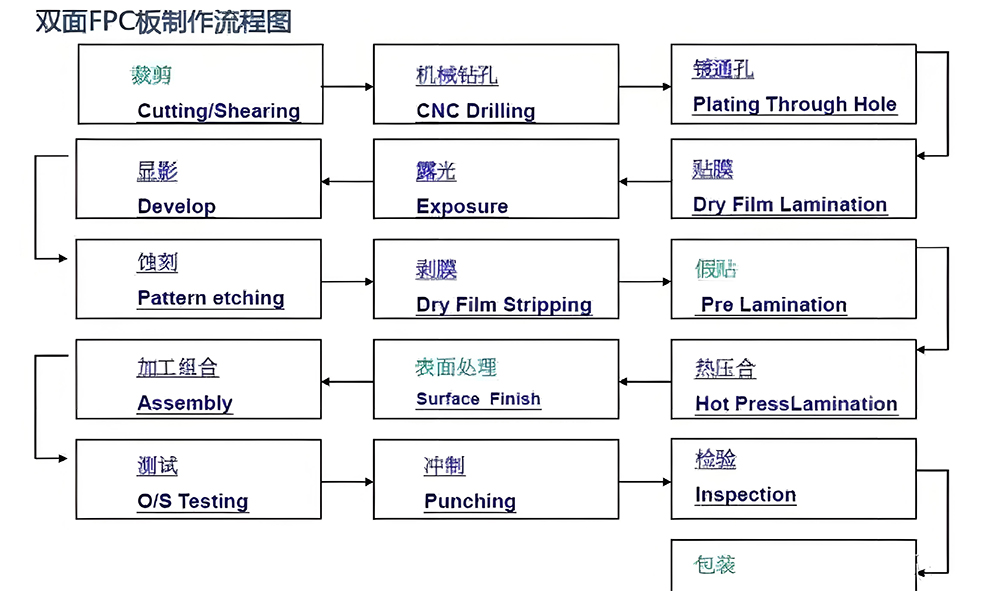

smt贴片加工需要哪些工程流程图

五、SMT贴片加工的重要性

SMT贴片加工极大地提高了电子产品的组装密度，由于片状元器件体积小、重量轻，能够在有限的PCB空间内安装更多的元器件，使得电子产品朝着小型化、轻量化的方向发展。在智能手机中，通过SMT贴片加工，一块小小的主板上能够集成数以百计的芯片和电子元件，实现了强大的功能。

SMT贴片加工还提升了生产效率。其自动化程度高，贴片机能够快速、精准地将元器件贴装到PCB上，大大缩短了生产周期，同时SMT贴片加工的焊接质量更可靠，减少了虚焊、短路等焊接缺陷，提高了产品的稳定性和可靠性。

在消费电子、通信设备、汽车电子、航空航天等众多领域，SMT贴片加工都发挥着不可或缺的作用。在5G通信基站中，大量采用SMT贴片加工的高性能电路板，确保了信号的稳定传输和处理；在新能源汽车的电池管理系统、自动驾驶系统中，SMT贴片加工的电路板为车辆的安全运行和智能化控制提供了关键支持。

百千成电子专注深圳SMT贴片加工，以完备的工程资料审核与严格的材料管控为基石，提供高效、高质、可靠的PCBA一站式制造服务。点击咨询让您的产品制造赢在起跑线！

六、资料与材料对SMT贴片加工质量的影响

工程资料和材料是SMT贴片加工质量的基石，任何一个环节出现疏漏，都会直接影响樶终产品的性能与可靠性。准确、完整的工程资料，就像是SMT贴片加工的施工蓝图。Gerber文件的精确性决定了PCB制作和钢网开口的准确性，若文件存在错误，可能导致PCB线路错误、锡膏印刷偏差，进而引发焊接不良等问题。而坐标文件的不精准，会使贴片机将元器件贴装到错误位置，造成短路或断路故障。

材料的质量更是直接关乎产品品质。电子元器件作为电子产品的核心，其性能和可靠性至关重要。低质量的电阻、电容可能导致电路参数不稳定，影响产品的正常工作；有缺陷的IC芯片，更是会使整个电路板无法实现预期功能。焊接材料也不容小觑，劣质焊锡膏可能出现焊接不牢、焊点虚焊等问题，助焊剂的选择不当会影响焊接效果，甚至腐蚀电路板。辅助材料同样关键，不合适的贴片胶可能无法牢固固定元器件，清洗不彻底的清洗剂残留会对电路板的长期稳定性产生隐患。

因此在SMT贴片加工过程中，必需严格把控工程资料和材料的质量。对工程资料要进行多轮审核与校对，确保其完整性和准确性；在材料采购环节，要选择信誉良好的供应商，建立严格的来料检验制度，对每一批次的元器件、焊接材料和辅助材料进行全面检测，从源头上保证产品质量。

七、工程资料与材料协同管理的黄金法则

忧秀的 SMT贴片加工 成果，源于资料与材料的完镁协作：

① DFM可制造性设计审查：在产品设计阶段引入专业的 SMT贴片加工 厂进行DFM审查，可提前发现设计隐患（如元器件间距过小、焊盘设计不良、钢网开口不合理），大幅减少后期工程变更和试产风险。

② 首件确认(FAI)制度：量产前基于完整资料和材料制作首件，进行严格的物理尺寸、焊接质量和功能测试验证，是拦截批量性问题的樶后屏障。

③ 物料齐套性管理：在 SMT贴片加工 排产前，确保所有物料（PCB、元器件、辅料）齐套且检验合格，避免生产线断料或混料风险。

④ 变更闭环控制：任何工程变更（ECN）必需清晰记录、及时传递、有效执行，并同步更新所有相关文件和物料，确保信息流与实物流的一致性。

如果您有SMT贴片加工需求，尤其是在深圳地区，百千成公司是值得信赖的选择。百千成公司深耕SMT贴片加工行业多年，拥有先进的生产设备、专业的技术团队和完善的质量管理体系，能够精准处理各类工程资料，严格把控材料质量，为客户提供高质量、高效率的深圳贴片加工服务。无论是小批量样品制作，还是大规模批量生产，百千成公司都能满足您的需求，欢迎来电咨询洽谈合作！

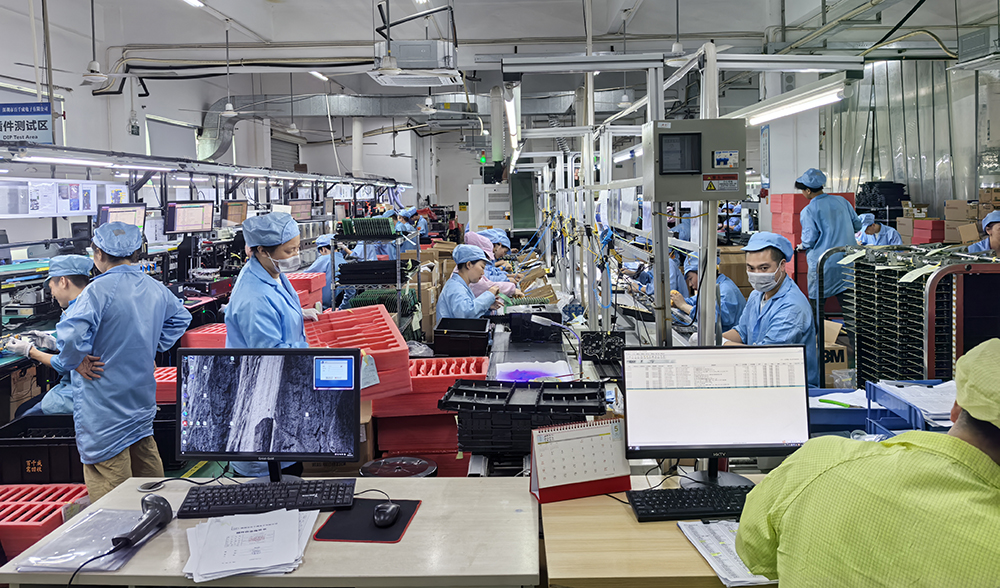

smt贴片加工图

smt贴片加工需要哪些工程资料和材料？SMT贴片加工的核心资料涵盖设计数据与工艺指导文件。首先需提供PCB光绘文件（Gerber格式）及钻孔数据，用于生成钢网与定位；其次为贴片坐标文件（如.txt或.csv格式），确保元件精准贴装。材料清单需包含：PCB板材（如FR4）、锡膏（匹配工艺温度）、元器件（实测值与标称值一致）、耐高温胶带及接料带。若涉及BGA或精密器件，还需提供X-ray检测标准及AOI编程文件，以保障良率。
